استارت خودرو چگونه کار میکند؟ | بررسی تخصصی عملکرد، علائم خرابی
امروزه روشن شدن موتور خودرو تنها با چرخاندن یک سوئیچ یا فشردن دکمه استارت انجام میشود، اما در پشت این فرآیند ساده، مجموعه ای از محاسبات الکتریکی، مکانیکی و الکترومغناطیسی قرار دارد که باید در کسری از ثانیه با یکدیگر هماهنگ شوند. استارت خودرو یکی از مهم ترین عملگرهای سیستم برق خودرو است که وظیفه دارد انرژی الکتریکی ذخیره شده در باتری را به انرژی مکانیکی تبدیل کرده و میل لنگ موتور را تا سرعت لازم برای احتراق اولیه بچرخاند.
به همین دلیل، آشنایی با اینکه استارت خودرو چگونه کار می کند؟ تنها برای تعمیرکاران اهمیت ندارد؛ بلکه برای دانشجویان مهندسی خودرو، کارشناسان فنی و حتی مالکان خودرو نیز می تواند در تشخیص صحیح عیب و جلوگیری از تعمیرات غیرضروری مؤثر باشد.
✅استارت خودرو چگونه کار میکند؟

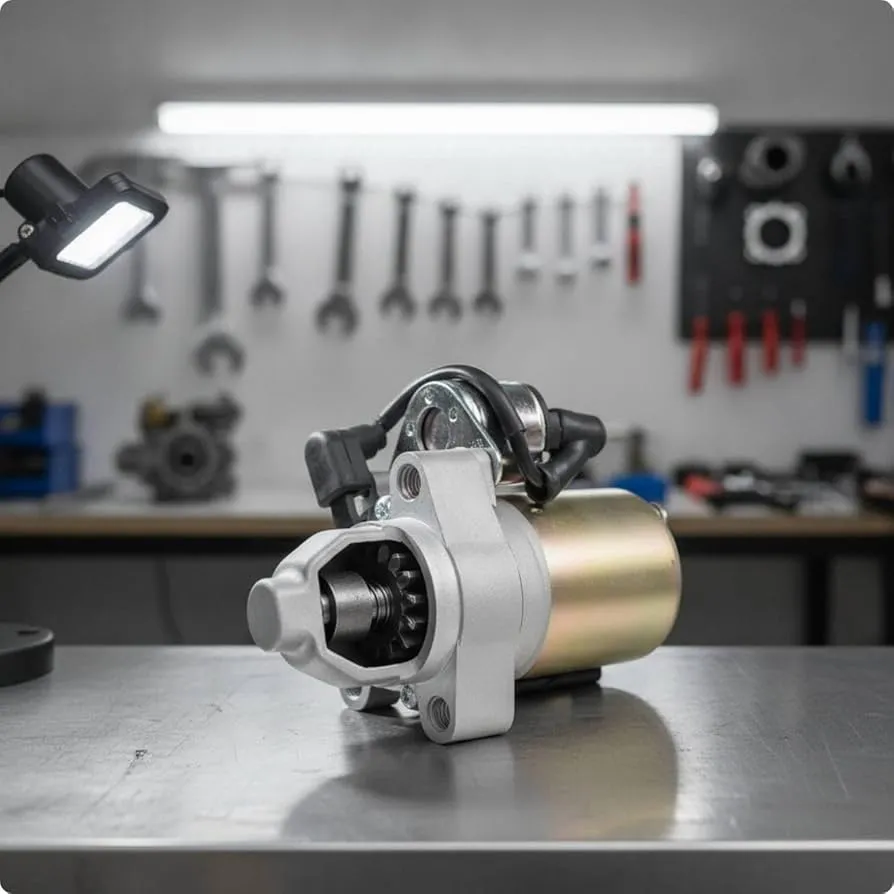

استارت خودرو (Starter Motor) یک موتور الکتریکی جریان مستقیم (DC Motor) با گشتاور بالا است که هنگام استارت زدن، انرژی الکتریکی باتری را به گشتاور مکانیکی تبدیل میکند. این گشتاور از طریق مجموعه دنده استارت (Bendix Drive) به فلایویل یا دنده رینگی موتور منتقل شده و میل لنگ را به حرکت درمیآورد.
پس از رسیدن موتور به دور لازم و آغاز احتراق، استارت به صورت خودکار از فلایویل جدا میشود تا از آسیب دیدن موتور الکتریکی جلوگیری شود.
این فرآیند معمولاً کمتر از دو ثانیه طول می کشد، اما در همین زمان کوتاه، استارت باید جریانی بین ۱۵۰ تا ۳۵۰ آمپر (و در موتورهای بزرگ تر حتی بیشتر) را تحمل کند.
✅اجزای اصلی
مجموعه استارت از قطعات متعددی تشکیل شده که هر کدام وظیفه مشخصی دارند.
- موتور الکتریکی DC
- آرمیچر (Armature)
- استاتور یا آهنرباهای دائم
- کموتاتور (Commutator)
- زغال یا برسهای کربنی (Carbon Brushes)
- سلونوئید استارت (Starter Solenoid)
- دنده استارت یا بندیکس (Bendix Drive)
- کلاچ یکطرفه (Overrunning Clutch)
- شافت خروجی
- یاتاقانها و بوشها
- پوسته آلومینیومی
🔍جدول مشخصات فنی اجزای استارت
| قطعه | وظیفه |
| آرمیچر | تولید گشتاور دورانی |
| سلونوئید | درگیر کردن دنده استارت و وصل مدار قدرت |
| بندیکس | انتقال گشتاور به فلایویل |
| کلاچ یکطرفه | جلوگیری از انتقال دور موتور به استارت |
| زغال | انتقال جریان به آرمیچر |
| کموتاتور | تغییر جهت جریان در سیمپیچها |
| بوشها | حفظ هم محوری شافت |

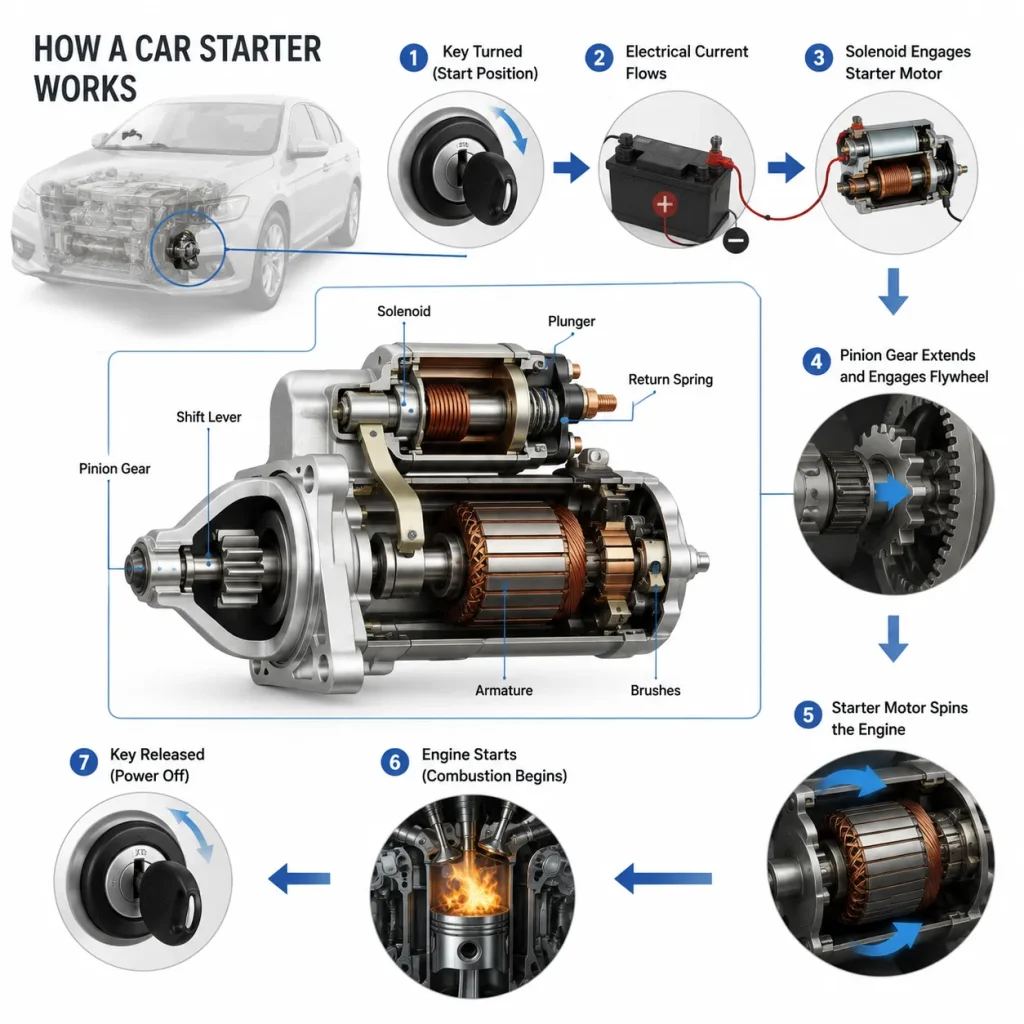

✅استارت خودرو چگونه موتور را روشن می کند؟
عملکرد استارت را میتوان در چند مرحله متوالی بررسی کرد:
۱- ارسال فرمان استارت
با چرخاندن سوئیچ یا فشردن دکمه Start، جریان ضعیفی به سلونوئید استارت ارسال می شود.
۲- فعال شدن سلونوئید
سلونوئید در حقیقت یک آهنربای الکتریکی است که دو وظیفه مهم دارد:
- اتصال مدار اصلی باتری به موتور استارت
- حرکت دادن دنده بندیکس به سمت فلایویل
۳- درگیر شدن بندیکس
پس از حرکت هسته سلونوئید، دنده استارت با دنده فلایویل درگیر میشود.
این مرحله اهمیت بسیار زیادی دارد؛ زیرا اگر درگیری به صورت کامل انجام نشود، صدای تقه یا ساییدگی شنیده خواهد شد.
۴- چرخش موتور استارت
پس از بسته شدن کنتاکتهای قدرت، جریان بسیار زیادی وارد موتور DC شده و آرمیچر با گشتاور بالا شروع به دوران میکند.این دوران از طریق بندیکس به میل لنگ منتقل میشود.
۵- آغاز احتراق
هنگامی که سرعت میل لنگ به حدود ۲۰۰ تا ۳۰۰ دور بر دقیقه برسد، ECU زمان مناسب پاشش سوخت و جرقه را تشخیص داده و موتور روشن میشود.
۶- خروج خودکار دنده استارت
به محض اینکه دور موتور از دور استارت بیشتر شود، کلاچ یکطرفه بندیکس آزاد شده و دنده استارت از فلایویل جدا میشود.
📖تحلیل مهندسی عملکرد استارت خودرو
از دیدگاه مهندسی، استارت یکی از پرتنش ترین عملگرهای خودرو محسوب میشود؛ زیرا باید در زمان بسیار کوتاه، گشتاوری چندین برابر موتورهای الکتریکی معمولی تولید کند. در لحظه شروع حرکت، آرمیچر تقریباً در حالت سکون قرار دارد و نیروی ضد محرکه (Back EMF) هنوز ایجاد نشده است؛ به همین دلیل جریان راه اندازی (Inrush Current) بسیار زیاد بوده و میتواند به چند صد آمپر برسد.
طراحان برای تحمل این جریان، از سیم پیچهای مسی با سطح مقطع بالا، کلکتورهای مقاوم در برابر جرقه و زغالهای گرافیتی با مقاومت الکتریکی کنترل شده استفاده می کنند. همچنین مدار استارت به گونهای طراحی میشود که افت ولتاژ در کابلها و اتصالات به حداقل برسد؛ زیرا حتی افت ولتاژی در حدود یک ولت میتواند باعث کاهش محسوس گشتاور خروجی استارت شود.
از دیدگاه الکترومغناطیس، گشتاور تولیدی موتور DC تابع شدت میدان مغناطیسی و جریان عبوری از آرمیچر است. هرگونه افزایش مقاومت در زغالها، خوردگی اتصالات یا ضعف باتری باعث کاهش شار مغناطیسی مؤثر و در نتیجه افت گشتاور خواهد شد؛ موضوعی که خود را به صورت استارت سنگین یا روشن نشدن موتور نشان میدهد.
📖تحلیل مهندسی مواد و طراحی استارت
استارت خودرو در محیطی با ارتعاش بالا، تغییرات شدید دما و آلودگی کار میکند؛ بنابراین انتخاب مواد اولیه نقش مهمی در دوام آن دارد.پوسته استارت معمولاً از آلیاژ آلومینیوم دایکاست ساخته میشود تا علاوه بر استحکام مناسب، وزن کمی داشته و گرمای تولید شده توسط موتور الکتریکی را به خوبی دفع کند.
شافت خروجی از فولادهای آلیاژی عملیات حرارتیشده تولید میشود تا در برابر تنشهای پیچشی و ضربههای لحظهای مقاومت کافی داشته باشد. دنده بندیکس نیز معمولاً تحت فرآیند سختکاری سطحی قرار میگیرد تا درگیری مداوم با فلایویل باعث سایش زودرس آن نشود.
در بخش الکتریکی، زغالها از ترکیبات گرافیتی با درصد مشخصی از مس ساخته میشوند تا تعادل مناسبی بین هدایت الکتریکی، مقاومت سایشی و کاهش جرقه برقرار شود. همچنین سیمپیچ آرمیچر با لاکهای عایق مقاوم در برابر دمای بالا پوشش داده میشود تا در جریانهای لحظهای زیاد دچار اتصال کوتاه نشود.

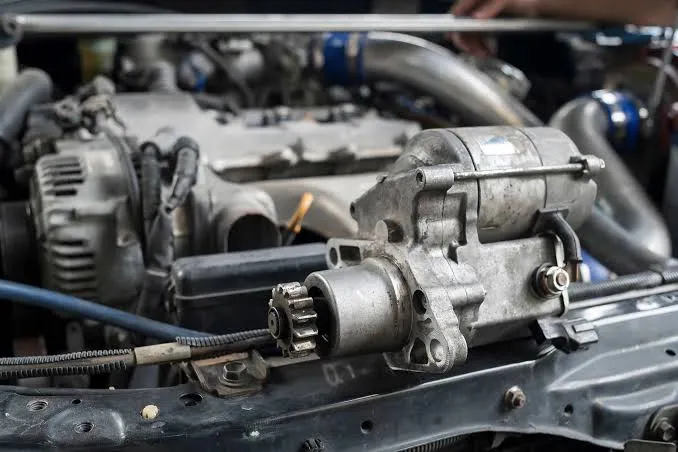

❌علائم خرابی استارت خودرو
خرابی استارت خودرو معمولاً با یک یا چند مورد از علائم زیر همراه است:
- روشن نشدن موتور با وجود سالم بودن باتری
- شنیده شدن صدای تقه از استارت
- چرخیدن استارت بدون روشن شدن موتور
- استارت سنگین بهویژه در هوای سرد
- کاهش سرعت چرخش موتور هنگام استارت
- بوی سوختگی از مجموعه استارت
- صدای ساییدگی هنگام استارت زدن
- روشن شدن متناوب خودرو
در بسیاری از موارد، ایراد از خود استارت نیست و عواملی مانند ضعف باتری، سولفاته شدن اتصالات، خرابی رله استارت یا افت ولتاژ نیز میتوانند علائمی مشابه ایجاد کنند؛ به همین دلیل عیب یابی اصولی پیش از تعویض قطعه اهمیت بالایی دارد.
دلایل خرابی استارت خودرو
خرابی استارت خودروهمیشه به سوختن موتور الکتریکی محدود نمیشود. این مجموعه از قطعات الکتریکی، مکانیکی و الکترومغناطیسی تشکیل شده است و هرگونه نقص در یکی از این بخشها میتواند عملکرد کل سیستم راه اندازی موتور را مختل کند.
رایج ترین دلایل خرابی استارت عبارت اند از:
- فرسودگی زغالهای کربنی و کاهش تماس الکتریکی با کموتاتور
- سوختن یا اتصال کوتاه سیمپیچ آرمیچر
- خرابی سلونوئید استارت
- ساییدگی یا شکستن دنده بندیکس
- خرابی کلاچ یکطرفه (Overrunning Clutch)
- گیر کردن آرمیچر به دلیل خرابی بوش یا یاتاقان
- افت ولتاژ ناشی از ضعف باتری یا کابلهای برق
- سولفاته شدن اتصالات مثبت و منفی
- نفوذ رطوبت، گردوغبار یا روغن به داخل استارت
- استفاده مکرر و طولانی از استارت بدون استراحت کافی
از دیدگاه مهندسی، بیشترین خرابیها در اثر افزایش مقاومت الکتریکی و تنشهای حرارتی رخ میدهد. هر بار استارت زدن، جریان بسیار زیادی از سیم پیچها عبور میکند و اگر این فرآیند چندین مرتبه پشت سر هم تکرار شود، دمای داخلی موتور استارت به سرعت افزایش یافته و عمر عایق سیم پیچها کاهش پیدا میکند.
📖تحلیل مهندسی حالتهای خرابی (Failure Mode Analysis)
یکی از روشهای مهندسی برای بررسی عملکرد استارت، تحلیل حالتهای خرابی یا Failure Mode Analysis (FMA) است. این روش نشان میدهد هر خرابی چگونه بر عملکرد کل سیستم اثر میگذارد.
۱- افزایش مقاومت مدار
در اثر فرسودگی زغالها، اکسید شدن کموتاتور یا سولفاته شدن اتصالات، مقاومت مدار افزایش مییابد. نتیجه این اتفاق کاهش جریان عبوری و افت گشتاور موتور استارت است.
۲-افت فشار مغناطیسی
ضعف میدان مغناطیسی ناشی از خرابی سیمپیچ یا آهنرباها باعث کاهش نیروی الکترومغناطیسی تولید شده و در نتیجه کاهش توان استارت میشود.
۳-خرابی مکانیزم بندیکس
اگر دنده بندیکس نتواند به درستی با فلایویل درگیر شود، موتور استارت میچرخد اما گشتاور به میل لنگ منتقل نمیشود. این خرابی معمولاً با صدای هرزگرد یا ساییدگی همراه است.
۴-خرابی سلونویید
سلونوئید ممکن است از نظر الکتریکی سالم باشد اما به دلیل گیر کردن هسته متحرک یا فرسودگی کنتاکتهای داخلی، نتواند جریان اصلی را به موتور استارت منتقل کند. در این حالت معمولاً تنها صدای «تق» شنیده میشود.
✅تأثیر خرابی استارت بر سایر قطعات خودرو
اگرچه استارت خودرو تنها در زمان روشن کردن موتور فعال است، اما خرابی آن میتواند به سایر بخشهای سیستم برق و موتور نیز آسیب برساند.
مهمترین قطعاتی که تحت تأثیر قرار میگیرند عبارتاند از:
- باتری
- دینام
- فلایویل
- دنده رینگی فلایویل
- کابل مثبت باتری
- کابل اتصال بدنه
- رله استارت
- سوئیچ یا دکمه استارت
برای مثال، درگیری ناقص بندیکس با فلایویل میتواند باعث لب پر شدن دندانههای فلایویل شود که تعمیر آن مستلزم باز کردن گیربکس خواهد بود. همچنین استارتی که جریان بیش از حد مصرف میکند، فشار زیادی به باتری وارد کرده و باعث کاهش عمر آن میشود.
✅روش تست و عیب یابی تخصصی استارت خودرو
عیب یابی اصولی استارت خودروباید به صورت مرحلهای انجام شود تا از تعویض غیرضروری قطعات جلوگیری شود.
مراحل پیشنهادی تست
- اندازه گیری ولتاژ باتری در حالت سکون و هنگام استارت.
- بررسی افت ولتاژ کابل مثبت و اتصال بدنه.
- کنترل عملکرد رله و سلونوئید استارت.
- اندازه گیری جریان مصرفی استارت با آمپرمتر کلمپی.
- بررسی سرعت چرخش موتور هنگام استارت.
- تست سلامت زغالها و کموتاتور پس از باز کردن استارت.
- کنترل آزاد بودن حرکت بندیکس و سلامت کلاچ یکطرفه.
در تعمیرگاههای تخصصی، از دستگاه Starter Bench Tester برای اندازه گیری گشتاور، دور موتور و جریان مصرفی استارت استفاده میشود. این روش، دقیق ترین راه تشخیص سلامت استارت بدون نصب روی خودرو است.
ℹ️خرید استارت خودرو
در زمان خرید استارت، تنها شباهت ظاهری قطعه ملاک انتخاب نیست. باید به عواملی مانند توان موتور استارت، تعداد دندانه بندیکس، نوع اتصال الکتریکی، جهت چرخش، شماره فنی (Part Number) و سازگاری با موتور خودرو توجه شود.
استفاده از استارت های بی کیفیت ممکن است باعث افزایش جریان مصرفی، کاهش سرعت استارت و آسیب به فلایویل شود؛ بنابراین انتخاب قطعه استاندارد اهمیت زیادی دارد.
قیمت استارت خودرو به چه عواملی بستگی دارد؟
قیمت استارت خودرو تحت تأثیر عوامل مختلفی قرار دارد، از جمله:
- برند تولید کننده
- کیفیت سیم پیچ مسی و هسته مغناطیسی
- کیفیت سلونوئید و بندیکس
- نوع طراحی (مستقیم یا گیربکسی)
- توان خروجی موتور استارت
- کشور سازنده
- نرخ ارز
- کیفیت فرآیند مونتاژ و ماشینکاری
به همین دلیل، امکان اعلام یک قیمت ثابت برای استارت وجود ندارد و باید مشخصات فنی هر خودرو و شماره فنی قطعه بررسی شود.
راهنمای خرید استارت خودرو
پیش از خرید استارت، شماره فنی، تعداد دندانه بندیکس، توان موتور الکتریکی و نوع اتصالات را با مشخصات خودرو مطابقت دهید. بسیاری از استارتها از نظر ظاهری مشابه هستند، اما تفاوت در تعداد دندانه یا توان موتور میتواند باعث نصب نادرست یا کاهش عمر قطعه شود.
برای بررسی مشخصات فنی کلیه قطعات لوازم یدکی تیگو، قطعات وابسته و تطابق آنها با خودروی موردنظر، میتوانید از دستهبندیهای تخصصی رهگام پارت گستر استفاده کنید تا با توجه به شماره فنی و مدل موتور، از انتخاب اشتباه جلوگیری شود. همچنین اگر در حال بررسی لوازم یدکی تیگو 8 پرو مکس، لوازم یدکی ام وی ام یا لوازم یدکی فونیکس هستید، مقایسه مشخصات فنی، شماره فنی قطعات و سازگاری آنها با مدل دقیق خودرو، بهترین راه برای انتخاب صحیح، افزایش طول عمر قطعات و جلوگیری از خرید اشتباه خواهد بود.
جمعبندی
پاسخ به این سؤال که استارت خودرو چگونه کار میکند؟ تنها به روشن کردن موتور محدود نمیشود. استارت یک سامانه الکترومکانیکی دقیق است که با استفاده از موتور DC، سلونوئید، بندیکس و کلاچ یکطرفه، انرژی الکتریکی باتری را به گشتاور لازم برای چرخاندن میللنگ تبدیل میکند.
از دیدگاه مهندسی، عملکرد صحیح این مجموعه به هماهنگی کامل بین اجزای الکتریکی و مکانیکی وابسته است. عواملی مانند افت ولتاژ، فرسودگی زغالها، خرابی سلونوئید، ساییدگی بندیکس یا نقص در سیمپیچها میتوانند باعث کاهش گشتاور، افزایش جریان مصرفی و در نهایت روشن نشدن موتور شوند. بنابراین انجام عیبیابی اصولی، استفاده از قطعات استاندارد و سرویس دورهای سیستم استارت، نقش مهمی در افزایش عمر مفید این مجموعه و جلوگیری از هزینههای سنگین تعمیرات خواهد داشت.
