واحد کنترل گیربکس (TCU) چیست؟ | بررسی تخصصی عملکرد، اجزا و تحلیل مهندسی
در خودروهای امروزی، گیربکس های اتوماتیک تنها مجموعه ای از چرخ دندهها و کلاچ های مکانیکی نیستند، بلکه توسط واحدهای کنترل الکترونیکی پیشرفته مدیریت میشوند. مهم ترین بخش این سیستم، واحد کنترل گیربکس (TCU) است که وظیفه دارد با تحلیل اطلاعات سنسورهای مختلف، بهترین زمان تعویض دنده، میزان فشار روغن و نحوه عملکرد شیرهای برقی را تعیین کند.
اگر بخواهیم به زبان ساده توضیح دهیم واحد کنترل گیربکس (TCU) چیست؟ باید گفت این قطعه مانند مغز متفکر گیربکس اتوماتیک عمل میکند. اما از دیدگاه مهندسی، TCU یک کنترل کننده بلادرنگ (Real-Time Controller) است که با پردازش صدها داده در هر ثانیه، عملکرد گیربکس را بهینه کرده و علاوه بر افزایش کیفیت رانندگی، از استهلاک قطعات داخلی نیز جلوگیری میکند.

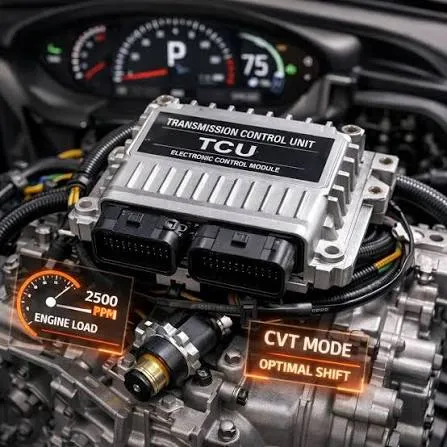

✅واحد کنترل گیربکس (TCU) چیست ؟
واحد کنترل گیربکس (Transmission Control Unit یا TCU) یک ماژول الکترونیکی است که عملکرد گیربکس اتوماتیک را کنترل می کند. این واحد با دریافت اطلاعات از سنسورهای مختلف، زمان مناسب تعویض دنده، میزان فشار روغن هیدرولیک و نحوه عملکرد شیرهای برقی (Shift Solenoids) را تعیین میکند.
TCU به طور مداوم شرایط رانندگی، بار موتور، سرعت خودرو، وضعیت پدال گاز، دمای روغن گیربکس و سایر پارامترها را بررسی کرده و بر اساس برنامه نرم افزاری خود، فرمانهای لازم را صادر میکند.
در خودروهای جدید، TCU از طریق شبکه CAN Bus با ECU موتور، سیستم ABS، ESP و سایر واحدهای کنترل در ارتباط است تا هماهنگی کاملی بین موتور و گیربکس ایجاد شود.

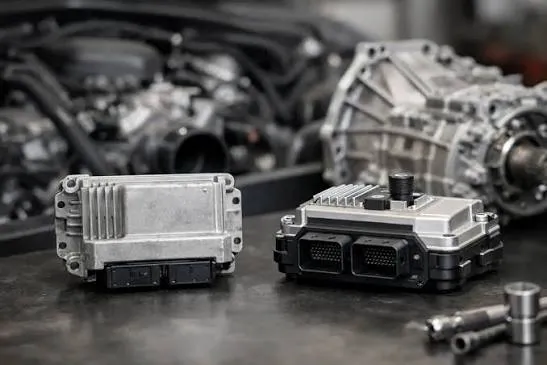

✅اجزای اصلی واحد کنترل گیربکس
اگرچه TCU یک ماژول الکترونیکی محسوب میشود، اما از بخشهای مختلف سخت افزاری و نرم افزاری تشکیل شده است.
مهم ترین اجزای آن عبارتاند از:
- پردازنده مرکزی (Microcontroller)
- حافظه فلش (Flash Memory)
- حافظه RAM
- مدار تغذیه
- مدارهای ورودی و خروجی
- درایور شیرهای برقی
- مدار ارتباطی CAN Bus
- مدار حفاظت ولتاژ
- نرمافزار کنترلی گیربکس
🔍جدول وظایف اجزای TCU
| بخش | وظیفه |
| پردازنده | پردازش اطلاعات سنسورها |
| حافظه فلش | ذخیره نرم افزار و نقشه های تعویض دنده |
| RAM | پردازش دادههای لحظه ای |
| درایور خروجی | کنترل شیرهای برقی گیربکس |
| مدار CAN | ارتباط با ECU و سایر ماژول ها |
| مدار تغذیه | تأمین ولتاژ پایدار برای برد |

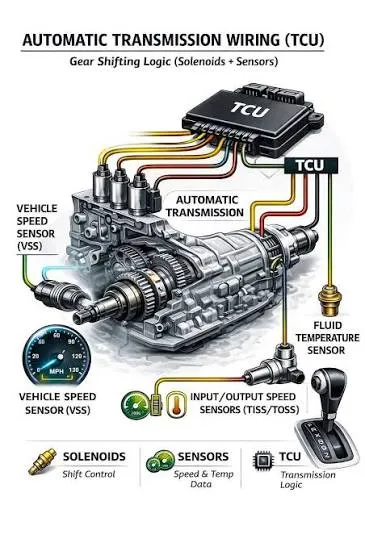

✅واحد کنترل گیربکس چگونه کار میکند؟
عملکرد TCU را می توان در چند مرحله بررسی کرد:
۱- دریافت اطلاعات
ابتدا اطلاعات از سنسورهای مختلف دریافت میشود، مانند:
- سنسور سرعت ورودی گیربکس
- سنسور سرعت خروجی
- سنسور دمای روغن گیربکس
- سنسور موقعیت دریچه گاز
- دور موتور
- وضعیت پدال ترمز
- وضعیت اهرم انتخاب دنده
۲- تحلیل داده
TCU اطلاعات دریافتی را با نقشه های برنامه ریزی شده (Shift Maps) مقایسه میکند.
این نقشه ها مشخص میکنند در چه شرایطی دنده تعویض شود تا:
- مصرف سوخت کاهش یابد.
- شتاب مناسب ایجاد شود.
- از لغزش کلاچها جلوگیری شود.
- دمای روغن کنترل گردد.
3- ارسال فرمان
پس از تحلیل اطلاعات، TCU فرمان هایی را برای قطعات زیر ارسال میکند:
- شیرهای برقی گیربکس
- کنترل فشار روغن
- قفل شدن تورک کانورتر
- انتخاب دنده مناسب
4- بررسی نتیجه
پس از هر تعویض دنده، TCU دوباره اطلاعات سنسورها را بررسی میکند.
اگر نتیجه مطابق انتظار نباشد، پارامترها اصلاح میشوند یا در صورت مشاهده خطا، کد عیب (DTC) در حافظه ذخیره خواهد شد.
📖تحلیل مهندسی عملکرد واحد کنترل گیربکس
از دیدگاه مهندسی کنترل، TCU یک سیستم کنترل حلقه بسته (Closed Loop Control) است. این سیستم به صورت مداوم خروجی گیربکس را اندازه گیری کرده و با مقدار هدف مقایسه میکند. در صورت وجود اختلاف، زمان تعویض دنده، فشار روغن یا وضعیت شیرهای برقی را اصلاح میکند.
یکی از مهم ترین وظایف TCU، جلوگیری از لغزش کلاچهای داخلی است. اگر فشار روغن کمتر از مقدار موردنیاز باشد، صفحات کلاچ به طور کامل درگیر نشده و اصطکاک بیش از حد ایجاد میشود. TCU با تحلیل سرعت ورودی و خروجی گیربکس، این وضعیت را تشخیص داده و با افزایش فشار روغن یا تغییر استراتژی تعویض دنده، از آسیب به مجموعه گیربکس جلوگیری میکند.
📖تحلیل مهندسی نرم افزار و سخت افزار TCU
برخلاف تصور بسیاری از افراد، عملکرد TCU تنها به سخت افزار وابسته نیست. بخش مهمی از دقت تعویض دنده به الگوریتمهای نرم افزاری و جداول کالیبراسیون مربوط میشود.
پردازنده مرکزی این واحد در هر ثانیه هزاران بار اطلاعات سنسورها را پردازش میکند و بر اساس مدلهای ریاضی، بهترین زمان تعویض دنده را تعیین میکند. برای افزایش قابلیت اطمینان، مدارهای الکترونیکی TCU در برابر نویز الکترومغناطیسی، نوسانات ولتاژ و افزایش دما محافظت شدهاند و بسیاری از بردها دارای پوشش محافظ (Conformal Coating) هستند تا در برابر رطوبت و آلودگی نیز مقاوم باشند.
❌علائم خرابی واحد کنترل گیربکس (TCU)
خرابی واحد کنترل گیربکس (TCU) معمولاً با اختلال در عملکرد گیربکس اتوماتیک همراه است. از آنجا که این ماژول فرمان تعویض دنده، کنترل فشار روغن و مدیریت شیرهای برقی را بر عهده دارد، هرگونه نقص در آن میتواند بر کیفیت رانندگی و سلامت گیربکس تأثیر مستقیم بگذارد.
رایج ترین علائم خرابی عبارت اند از:
- تأخیر در تعویض دنده
- ضربه هنگام تعویض دنده
- گیر کردن گیربکس روی یک دنده (Limp Mode)
- روشن شدن چراغ گیربکس یا چراغ چک موتور
- افزایش مصرف سوخت
- کاهش شتاب خودرو
- تعویض دندههای نامنظم
- عدم درگیر شدن دنده جلو یا عقب
- ثبت کدهای خطای مرتبط با TCU در دستگاه دیاگ
در بسیاری از موارد، این علائم ممکن است ناشی از خرابی سنسورها، شیرهای برقی یا افت فشار روغن نیز باشند؛ بنابراین پیش از تعویض TCU باید عیبیابی کامل انجام شود.
✅دلایل خرابی واحد کنترل گیربکس
خرابی TCU میتواند منشأ الکتریکی، الکترونیکی یا نرمافزاری داشته باشد.
مهم ترین دلایل عبارتاند از:
- نوسانات شدید ولتاژ یا ضعف باتری
- نفوذ رطوبت به داخل برد الکترونیکی
- خرابی مدار تغذیه داخلی
- آسیب دیدن پردازنده یا حافظه
- اتصال کوتاه در سیم کشی گیربکس
- خرابی شبکه ارتباطی CAN Bus
- افزایش بیش از حد دمای محیط نصب
- خرابی شیرهای برقی و ایجاد اضافهبار در خروجیهای TCU
- برنامهریزی (Programming) یا کالیبراسیون نادرست
- آسیب ناشی از ضربه یا تصادف
از دیدگاه مهندسی، یکی از مهم ترین عوامل خرابی بردهای الکترونیکی، تنش حرارتی (Thermal Stress) است. تغییرات مداوم دما باعث انبساط و انقباض مسیرهای مسی و پایههای قطعات الکترونیکی شده و در طول زمان میتواند ترکهای میکروسکوپی در اتصالات لحیمی (Cold Solder Joint) ایجاد کند. این نوع خرابی معمولاً به صورت متناوب ظاهر میشود و تشخیص آن بدون تجهیزات تخصصی دشوار است.
✅تأثیر خرابی TCU بر سایر قطعات گیربکس
عملکرد نادرست TCU تنها به تعویض دنده محدود نمیشود و در صورت ادامه رانندگی، میتواند باعث آسیب به سایر اجزای گیربکس شود.
مهم ترین قطعاتی که ممکن است تحت تأثیر قرار گیرند عبارت اند از:
- شیرهای برقی (Shift Solenoids)
- بدنه سوپاپ (Valve Body)
- صفحات کلاچ داخلی
- تورک کانورتر (Torque Converter)
- اویل پمپ گیربکس
- سنسورهای سرعت ورودی و خروجی
- سنسور دمای روغن گیربکس
- چرخدندههای سیارهای (Planetary Gear Set)
برای مثال، اگر TCU فشار روغن را کمتر از مقدار موردنیاز کنترل کند، صفحات کلاچ دچار لغزش شده و حرارت زیادی تولید میشود. این افزایش دما باعث اکسید شدن روغن، کاهش خاصیت روانکاری و در نهایت آسیب به سایر قطعات داخلی خواهد شد.
✅روش تست و عیب یابی تخصصی واحد کنترل گیربکس
عیب یابی TCU باید بر اساس دادههای واقعی و تجهیزات تخصصی انجام شود و صرفاً تعویض این ماژول راهکار مناسبی نیست.
مراحل پیشنهادی تست
- خواندن کدهای خطا (DTC) با دستگاه دیاگ تخصصی.
- بررسی اطلاعات زنده (Live Data) سنسورها و عملکرد شیرهای برقی.
- کنترل ولتاژ تغذیه و اتصال بدنه TCU.
- بررسی سلامت شبکه CAN Bus با اسیلوسکوپ یا دیاگ.
- تست مقاومت و جریان مصرفی شیرهای برقی.
- کنترل کیفیت و سطح روغن گیربکس.
- بررسی به روزرسانی نرم افزار (Software Update) در صورت وجود نسخه جدید.
- در صورت نیاز، تست برد الکترونیکی با تجهیزات تخصصی و بررسی خروجیهای پردازنده.
در بسیاری از خودروهای جدید، پس از تعویض TCU باید فرآیند Programming و Adaptation انجام شود تا واحد کنترل با مشخصات گیربکس و ECU موتور هماهنگ شود. عدم انجام این مرحله می تواند حتی با وجود سالم بودن قطعه، باعث تعویض دنده نامناسب یا ثبت خطا شود.
✅قیمت واحد کنترل گیربکس به چه عواملی بستگی دارد؟
قیمت TCU تحت تأثیر عوامل مختلفی قرار دارد، از جمله:
- برند سازنده
- نوع گیربکس (AT، CVT یا DCT)
- فناوری پردازنده و برد الکترونیکی
- نیاز به برنامه ریزی یا کالیبراسیون
- کشور سازنده
- نرخ ارز
- میزان عرضه و تقاضا
«جهت بررسی مشخصات فنی سنسورها، شیرهای برقی و سایر قطعات لوازم یدکی ام وی ام، لوازم یدکی فونیکس و لوازم یدکی تیگو ۸ پرو مکس، میتوانید با توجه به مدل خودرو از بخشهای تخصصی رهگام پارت گستر بازدید کنید. این کار کمک میکند قطعه متناسب با خودروی خود را انتخاب کرده و از خرید اشتباه یا ناسازگاری قطعات جلوگیری شود.»
جمع بندی
در پاسخ به این پرسش که واحد کنترل گیربکس (TCU) چیست؟ میتوان گفت این قطعه، مرکز پردازش و تصمیمگیری گیربکسهای اتوماتیک است که با تحلیل اطلاعات دریافتی از سنسورها، عملکرد شیرهای برقی، فشار روغن و زمان تعویض دنده را مدیریت میکند.
از دیدگاه مهندسی، TCU تنها یک برد الکترونیکی نیست، بلکه یک سیستم کنترل بلادرنگ است که با استفاده از پردازنده، نرمافزارهای کنترلی و ارتباط دائمی با سایر ECUها، عملکرد گیربکس را بهینه میکند. نگهداری صحیح، عیبیابی اصولی، استفاده از قطعات استاندارد و انجام برنامهریزی پس از تعویض، نقش مهمی در افزایش عمر گیربکس و کاهش هزینههای تعمیرات خواهد داشت.
