سنسور موقعیت دریچه گاز چیست؟ بررسی تخصصی عملکرد، علائم خرابی و روش تست
در خودروهای انژکتوری امروزی، تنها باز و بسته شدن دریچه گاز برای کنترل موتور کافی نیست؛ بلکه واحد کنترل موتور (ECU) باید در هر لحظه از زاویه دقیق باز شدن دریچه گاز اطلاع داشته باشد. این اطلاعات توسط سنسور موقعیت دریچه گاز یا Throttle Position Sensor (TPS) در اختیار ECU قرار میگیرد. به همین دلیل شناخت این موضوع که سنسور موقعیت دریچه گاز چیست، برای درک عملکرد صحیح سیستم سوخت رسانی و جرقه زنی اهمیت زیادی دارد.
این سنسور یکی از مهم ترین حسگرهای سیستم مدیریت موتور است و اطلاعات آن در محاسبه مقدار پاشش سوخت، زمان جرقه، کنترل دور آرام، عملکرد گیربکس اتوماتیک و حتی پاسخ دهی پدال گاز نقش مستقیم دارد.
✅سنسور موقعیت دریچه گاز چیست؟

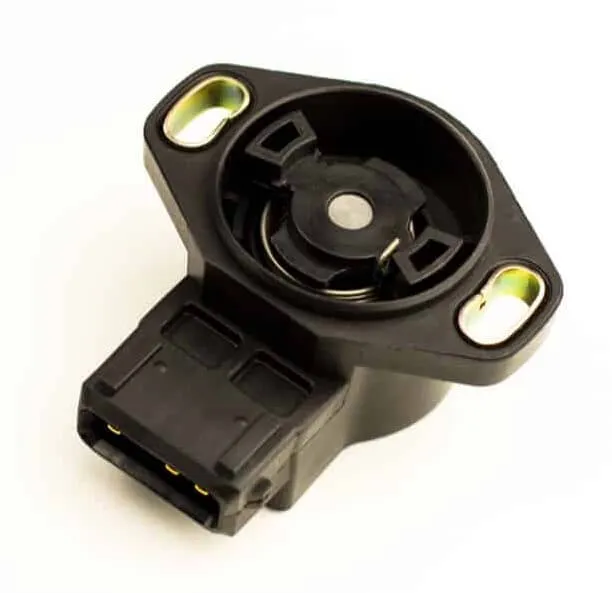

سنسور موقعیت دریچه گاز (TPS) قطعه ای الکترونیکی است که روی مجموعه دریچه گاز نصب میشود و زاویه باز شدن دریچه را به صورت لحظهای اندازه گیری میکند.
هنگامی که راننده پدال گاز را فشار میدهد، دریچه گاز باز شده و TPS این تغییر زاویه را به سیگنال ولتاژ تبدیل میکند. ECU با تحلیل این سیگنال، میزان سوخت تزریقی، زمان جرقه و سایر پارامترهای عملکرد موتور را تنظیم میکند.
در خودروهای مجهز به دریچه گاز برقی، نقش این سنسور حتی مهم تر است؛ زیرا بخشی از حلقه کنترل الکترونیکی دریچه گاز محسوب میشود.
✅نامهای دیگر سنسور موقعیت دریچه گاز
این قطعه در منابع فنی با نامهای زیر شناخته میشود:
- Throttle Angle Sensor
- سنسور زاویه دریچه گاز
❓سنسور موقعیت دریچه گاز چگونه کار میکند؟
در ساده ترین نوع TPS، یک مقاومت متغیر (پتانسیومتر) به محور دریچه گاز متصل است. با چرخش محور، مقاومت تغییر کرده و ولتاژ خروجی سنسور نیز تغییر میکند. ECU این ولتاژ را به زاویه باز شدن دریچه گاز تبدیل میکند.
در خودروهای جدیدتر مانند برخی نسخه های تیگو 7 و آریزو 6، از سنسورهای بدون تماس (Hall Effect) استفاده میشود که دقت بالاتر، عمر بیشتر و مقاومت بهتری در برابر استهلاک دارند.
🔍جدول مشخصات و عملکرد سنسور TPS
| ویژگی | توضیحات |
| نام انگلیسی | Throttle Position Sensor |
| مخفف | TPS |
| محل نصب | روی مجموعه دریچه گاز |
| وظیفه اصلی | اندازهگیری زاویه دریچه گاز |
| نوع خروجی | ولتاژ آنالوگ یا دیجیتال |
| ارتباط با ECU | مستقیم |
| نقش در مصرف سوخت | بسیار زیاد |
| تأثیر بر شتاب | مستقیم |
✅اجزای تشکیل دهنده سنسور موقعیت دریچه گاز
ساختار داخلی این سنسور شامل اجزای زیر است:
- مقاومت متغیر یا المان هال
- شفت اتصال به دریچه گاز
- مدار پردازش سیگنال
- کانکتور ارتباطی
- برد الکترونیکی
- بدنه مقاوم در برابر حرارت و رطوبت
در نمونههای جدید، استفاده از فناوری Hall Effect باعث حذف تماس مکانیکی و افزایش دقت اندازه گیری شده است.
📖تحلیل مهندسی عملکرد سنسور موقعیت دریچه گاز
از دیدگاه مهندسی کنترل، TPS یکی از مهم ترین سنسورهای حلقه بسته (Closed Loop) سیستم مدیریت موتور است. ECU با ترکیب اطلاعات این سنسور با دادههای سنسور MAF، سنسور MAP، سنسور اکسیژن و سنسور دور موتور، وضعیت بار موتور را محاسبه میکند.
اگر زاویه دریچه گاز اشتباه گزارش شود، ECU ممکن است مقدار سوخت نامناسبی تزریق کند. نتیجه این خطا میتواند کاهش راندمان حجمی، افزایش مصرف سوخت، تأخیر در پاسخ موتور و حتی ایجاد احتراق ناقص باشد.
در خودروهای توربوشارژ مانند تیگو 8 یا آریزو 8، دقت عملکرد TPS اهمیت بیشتری دارد؛ زیرا کنترل فشار بوست و گشتاور خروجی نیز به اطلاعات این سنسور وابسته است.
در نسلهای جدید TPS، بهجای پتانسیومترهای مکانیکی از سنسورهای اثر هال استفاده میشود. این فناوری مزایای زیر را دارد:
- حذف سایش مکانیکی
- افزایش طول عمر
- دقت بالاتر
- مقاومت بیشتر در برابر لرزش
- پایداری سیگنال در دماهای مختلف
همچنین بدنه سنسور از پلیمرهای مهندسی مقاوم در برابر روغن، بخار سوخت و دمای بالای محفظه موتور ساخته میشود.
❌علائم خرابی سنسور موقعیت دریچه گاز چیست؟
خرابی این سنسور معمولاً با علائم زیر همراه است:
- روشن شدن چراغ چک موتور
- تأخیر در شتابگیری
- نوسان دور آرام
- خاموش شدن موتور در حالت درجا
- افزایش مصرف سوخت
- ریپ زدن موتور
- شتاب ناگهانی یا نامنظم
- کاهش توان موتور
- عملکرد نامناسب گیربکس اتوماتیک
- تأخیر در واکنش پدال گاز
🔍جدول علائم خرابی و علت احتمالی
| علامت | علت احتمالی |
| چراغ چک | خرابی مدار داخلی TPS |
| افت شتاب | ارسال زاویه اشتباه دریچه |
| افزایش مصرف سوخت | محاسبه نادرست بار موتور |
| نوسان دور آرام | قطع و وصل شدن سیگنال |
| تعویض نامناسب دنده | اطلاعات نادرست برای ECU گیربکس |
✅دلایل خرابی سنسور موقعیت دریچه گاز
مهم ترین عوامل خرابی عبارت اند از:
- استهلاک داخلی سنسور
- خرابی پتانسیومتر
- نفوذ رطوبت
- آلودگی دریچه گاز
- خرابی سیمکشی
- سولفاته شدن کانکتور
- نوسانات ولتاژ
- نصب نادرست سنسور
✅تأثیر خرابی TPS بر سایر قطعات
خرابی این سنسور تنها روی دریچه گاز اثر نمیگذارد و میتواند عملکرد قطعات زیر را نیز مختل کند:
- ECU
- انژکتورها
- کوئل
- شمع
- سنسور MAF
- سنسور MAP
- گیربکس اتوماتیک
- دریچه گاز برقی
در خودروهایی مانند ام وی ام X55 یا ام وی ام X33، خرابی TPS میتواند باعث ورود گیربکس به حالت اضطراری (Limp Mode) شود.

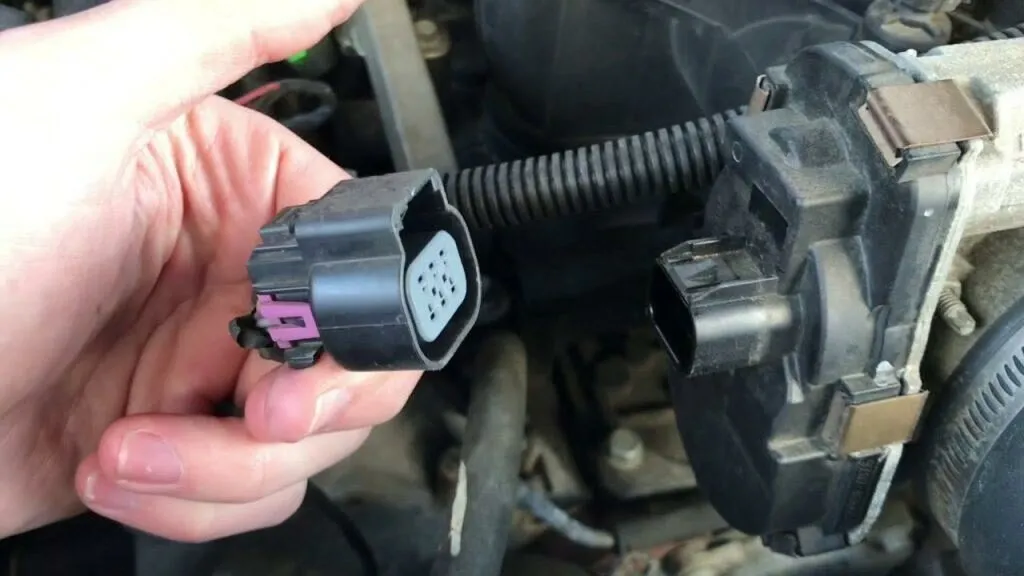

✅روش تست و عیبیابی تخصصی
تست با دستگاه دیاگ
مشاهده زاویه باز شدن دریچه گاز و مقایسه آن با مقدار واقعی.
تست ولتاژ خروجی
اندازه گیری تغییرات ولتاژ هنگام باز و بسته شدن دریچه با مولتیمتر.
تست با اسیلوسکوپ
بررسی پیوستگی و یکنواختی سیگنال خروجی برای تشخیص قطعیهای لحظهای.
بررسی دریچه گاز
وجود آلودگی یا گیر کردن مکانیکی دریچه ممکن است علائمی مشابه خرابی TPS ایجاد کند؛ بنابراین وضعیت دریچه نیز باید بررسی شود.
✅خرید سنسور موقعیت دریچه گاز
هنگام خرید این قطعه باید شماره فنی (Part Number)، نوع دریچه گاز و سازگاری آن با ECU خودرو بررسی شود. استفاده از سنسورهای غیراستاندارد میتواند باعث بروز خطا در عملکرد موتور و افزایش مصرف سوخت شود.
قیمت سنسور موقعیت دریچه گاز به چه عواملی بستگی دارد؟
قیمت این سنسور به عوامل مختلفی وابسته است، از جمله:
- برند تولید کننده
- نوع فناوری (پتانسیومتری یا Hall Effect)
- کشور سازنده
- کیفیت برد الکترونیکی
- مدل خودرو
- نرخ ارز
- کیفیت کانکتور و متریال ساخت
راهنمای خرید سنسور موقعیت دریچه گاز
برای خرید سنسور TPS، تنها به ظاهر قطعه توجه نکنید؛ شماره فنی، نوع سیستم دریچه گاز و سازگاری با ECU اهمیت بیشتری دارد. استفاده از نمونه های بی کیفیت ممکن است باعث ایجاد خطاهای متناوب و کاهش راندمان موتور شود.
اگر قصد خرید لوازم یدکی تیگو 8 پرو مکس، لوازم یدکی ام وی ام، لوازم یدکی فونیکس و چری را دارید، انتخاب قطعات اصلی و دارای استاندارد کارخانه اهمیت زیادی در عملکرد صحیح خودرو، بهخصوص سیستم مدیریت موتور و سایر بخشهای فنی دارد. به همین دلیل پیشنهاد میشود از سایت رهگام پارت گستر بازدید نمایید تا مشخصات فنی قطعات، شماره فنی، برندهای معتبر و میزان سازگاری آنها با مدلهای مختلف خودرو را بررسی کرده و با اطمینان بیشتری خرید خود را انجام دهید.
جمع بندی
اکنون که میدانیم سنسور موقعیت دریچه گاز چیست، میتوان اهمیت آن را در مدیریت هوشمند موتور بهتر درک کرد. این سنسور اطلاعات دقیقی از زاویه دریچه گاز در اختیار ECU قرار میدهد و نقش مهمی در تنظیم سوخت، زمان جرقه، شتاب خودرو و مصرف سوخت دارد. سرویس دورهای دریچه گاز، بررسی سلامت سیمکشی و استفاده از سنسورهای استاندارد، بهترین راهکار برای افزایش عمر این قطعه و حفظ عملکرد مطلوب موتور است.
