سنسور فشار گاز کولر چیست و علائم خرابی آن
سیستم تهویه مطبوع خودرو یکی از پیچیدهترین زیرمجموعههای سیستمهای رفاهی و کنترلی خودروهای مدرن محسوب میشود. عملکرد صحیح این سیستم به هماهنگی دقیق میان کمپرسور، کندانسور، اواپراتور، شیر انبساط و مجموعهای از سنسورها وابسته است. در این میان، بسیاری از مالکان خودرو این سؤال را مطرح میکنند که سنسور فشار گاز کولر چیست و چه نقشی در عملکرد سیستم تهویه دارد.
از دیدگاه مهندسی خودرو، سنسور فشار گاز کولر چیست تنها یک قطعه اندازهگیری ساده نیست، بلکه یکی از اجزای حیاتی سیستم کنترل تهویه مطبوع محسوب میشود که وظیفه حفاظت از کمپرسور و مدیریت عملکرد مدار تبرید را بر عهده دارد. خرابی این قطعه میتواند منجر به عملکرد نامناسب کولر، افزایش استهلاک کمپرسور و حتی آسیبهای پرهزینه به سیستم تهویه شود.
✅سنسور فشار گاز کولر چیست؟
برای درک بهتر اینکه سنسور فشار گاز کولر چیست باید ابتدا با عملکرد سیکل تبرید خودرو آشنا شویم. در سیستم تهویه مطبوع، گاز مبرد به صورت مداوم میان بخشهای مختلف مدار در گردش است و فشار آن در نقاط مختلف سیستم تغییر میکند.
سنسور فشار گاز کولر (A/C Pressure Sensor) قطعهای الکترونیکی است که فشار مبرد را اندازهگیری کرده و اطلاعات را به واحد کنترل الکترونیکی خودرو (ECU) یا ماژول کنترل تهویه ارسال میکند. این اطلاعات به سیستم کمک میکند تا شرایط عملکرد کمپرسور را به صورت لحظهای پایش کرده و از بروز فشارهای غیرمجاز جلوگیری کند.
در خودروهایی مانند X22 که از سیستم تهویه الکترونیکی بهره میبرند، این سنسور نقش مهمی در مدیریت عملکرد کمپرسور و فنهای خنککننده ایفا میکند.

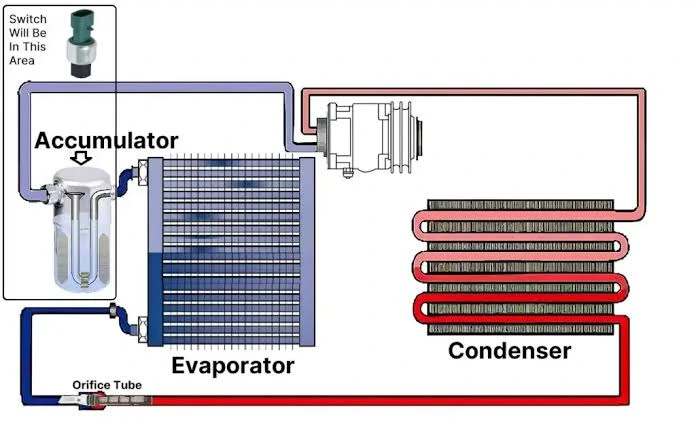

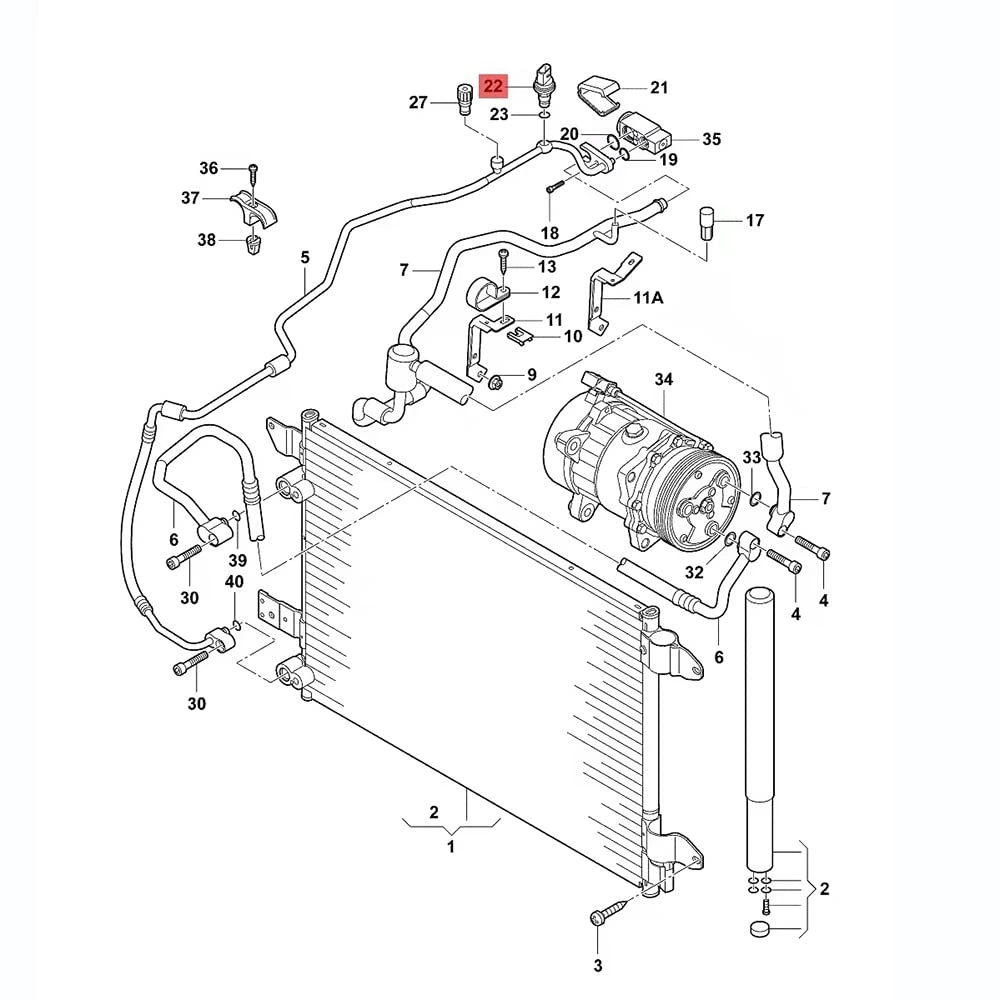

✅محل نصب سنسور فشار گاز کولر
یکی از پرسشهای متداول پس از آشنایی با اینکه سنسور فشار گاز کولر چیست، محل قرارگیری این قطعه در خودرو است.
در اغلب خودروها، سنسور فشار روی لوله فشار بالای کولر یا روی رسیور درایر نصب میشود. محل نصب به گونهای انتخاب میشود که سنسور بتواند فشار واقعی مبرد را با بیشترین دقت اندازهگیری کند.
در خودرو تیگو 5 معمولاً سنسور فشار در بخش فشار بالای مدار و در نزدیکی کندانسور نصب میشود تا تغییرات فشار ناشی از عملکرد کمپرسور و شرایط محیطی را بهدرستی ثبت کند.
✅ساختار فنی سنسور فشار گاز کولر
از منظر مهندسی الکترونیک خودرو، سنسور فشار گاز کولر بر اساس فناوری پیزورزیستیو (Piezoresistive) یا MEMS طراحی میشود.
این سنسورها از یک دیافراگم حساس به فشار تشکیل شدهاند که با تغییر فشار مبرد، دچار تغییر شکل میشود. این تغییر شکل باعث تغییر مقاومت الکتریکی المانهای داخلی شده و در نهایت به یک سیگنال ولتاژی تبدیل میشود.
اجزای اصلی سنسور شامل موارد زیر است:
- دیافراگم حساس به فشار
- تراشه اندازهگیری فشار
- مدار پردازش سیگنال
- کانکتور ارتباطی
- بدنه مقاوم در برابر فشار و خوردگی
در خودرو آریزو 5، سیگنال خروجی سنسور به ECU ارسال شده و بر اساس آن تصمیمگیری درباره روشن یا خاموش شدن کمپرسور انجام میشود.
✅نحوه عملکرد سنسور فشار در سیستم تهویه
برای درک دقیقتر اینکه سنسور فشار گاز کولر چیست باید نحوه تعامل آن با سایر اجزای سیستم تهویه را بررسی کنیم.
زمانی که راننده کولر را فعال میکند، کمپرسور شروع به فشردهسازی مبرد میکند. با افزایش فشار در مدار، سنسور فشار مقدار لحظهای فشار را اندازهگیری کرده و به ECU گزارش میدهد.
اگر فشار از محدوده مجاز کمتر باشد، ECU ممکن است اجازه فعال شدن کمپرسور را ندهد؛ زیرا کمبود مبرد میتواند باعث آسیب دیدن کمپرسور شود.
از طرف دیگر، اگر فشار بیش از حد افزایش یابد، ECU برای جلوگیری از آسیب به قطعات، کمپرسور را غیرفعال کرده یا فنهای خنککننده را با دور بالاتر فعال میکند.
✅اهمیت سنسور فشار در حفاظت از کمپرسور کولر
کمپرسور یکی از گرانترین قطعات سیستم تهویه مطبوع خودرو است. از دیدگاه مهندسی قابلیت اطمینان (Reliability Engineering)، سنسور فشار گاز کولر یکی از مهمترین ابزارهای حفاظتی برای افزایش عمر کمپرسور محسوب میشود.
در خودروهای مدرن مانند تیگو 8 پرومکس، ECU به صورت پیوسته دادههای فشار را پایش میکند. هرگونه افزایش یا کاهش غیرعادی فشار میتواند نشاندهنده مشکلاتی مانند کمبود گاز، انسداد مدار، خرابی فن کندانسور یا افزایش بیش از حد دمای سیستم باشد.
در چنین شرایطی سنسور فشار به عنوان اولین لایه حفاظتی وارد عمل میشود.
✅مقایسه سوئیچ فشار کولر و سنسور فشار کولر
| ویژگی | سوئیچ فشار کولر | سنسور فشار کولر |
|---|---|---|
| نوع عملکرد | قطع و وصل | اندازهگیری پیوسته |
| خروجی | روشن یا خاموش | سیگنال ولتاژی |
| دقت اندازهگیری | پایین | بالا |
| قابلیت ارتباط با ECU | محدود | کامل |
| کاربرد در خودروهای جدید | کمتر | بسیار رایج |
در خودروهای جدید مانند تیگو 7 پرو و فونیکس FX، استفاده از سنسورهای فشار هوشمند جایگزین سوئیچهای فشار سنتی شده است.
Rahgam Part Gostar یک شرکت فعال در حوزه ارائه خدمات و راهکارهای صنعتی است که با تمرکز بر کیفیت و بهبود فرآیندها در صنایع مختلف فعالیت میکند.

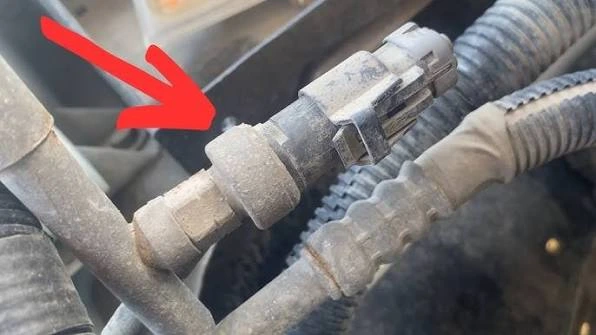

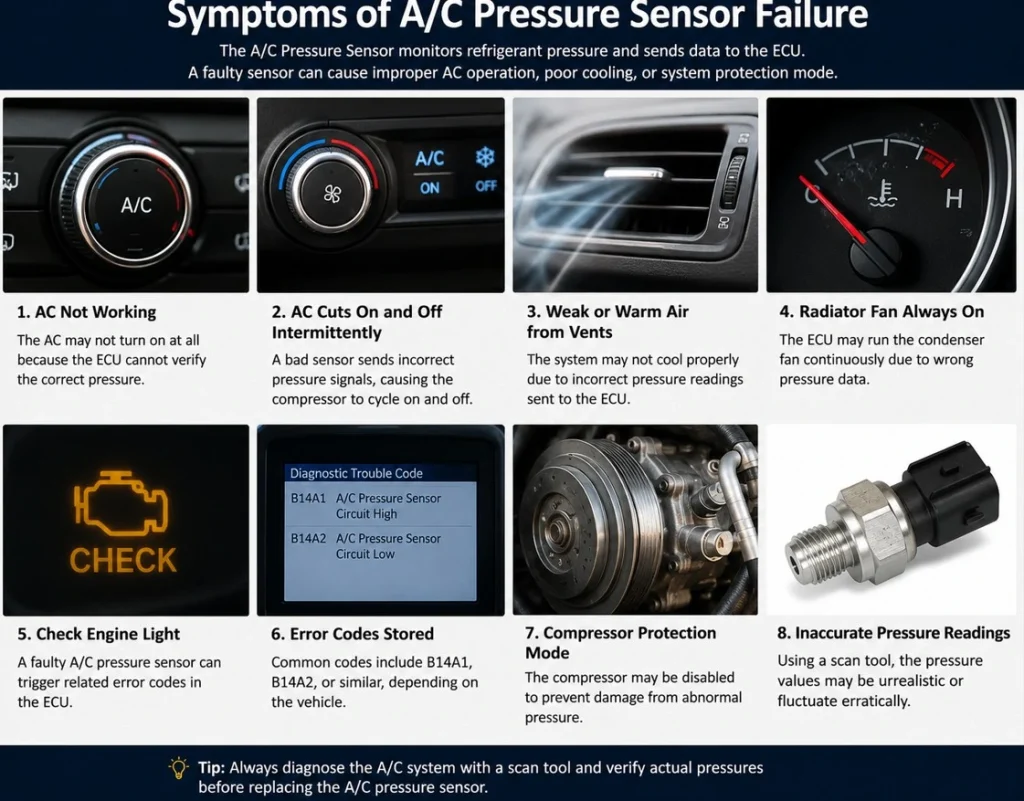

علائم خرابی سنسور فشار گاز کولر
خرابی این قطعه میتواند علائم مختلفی ایجاد کند که برخی از آنها با خرابی کمپرسور یا کمبود گاز کولر اشتباه گرفته میشوند.
1. روشن نشدن کمپرسور کولر
زمانی که سنسور فشار اطلاعات اشتباه به ECU ارسال کند، واحد کنترل برای جلوگیری از آسیب به کمپرسور اجازه فعال شدن آن را صادر نمیکند.
2. قطع و وصل شدن مداوم کمپرسور
یکی از رایجترین نشانههای خرابی سنسور فشار، درگیر و آزاد شدن مکرر کلاچ کمپرسور در فواصل کوتاه زمانی است.
3. کاهش قدرت سرمایش کولر
ارسال دادههای نادرست از سوی سنسور باعث میشود کمپرسور نتواند در شرایط بهینه فعالیت کند و در نتیجه سرمای تولید شده کاهش یابد.
4. خروج باد ولرم از دریچههای کولر
در برخی موارد کمپرسور فعال است اما به دلیل اطلاعات اشتباه فشار، سیکل تبرید به درستی عمل نکرده و هوای خروجی خنک نمیشود.
5. روشن ماندن دائمی فن کندانسور یا رادیاتور
در صورت خرابی سنسور، ECU ممکن است فشار سیستم را بیش از حد واقعی تشخیص داده و فنها را به صورت مداوم فعال نگه دارد.
6. روشن شدن چراغ چک موتور
در بسیاری از خودروهای جدید، خرابی سنسور فشار گاز کولر میتواند باعث ثبت خطا و روشن شدن چراغ Check Engine شود.
7. ثبت کد خطا در دستگاه دیاگ
هنگام عیبیابی ممکن است کدهای مرتبط با مدار سنسور فشار کولر، سیگنال خارج از محدوده یا قطع ارتباط سنسور در ECU ذخیره شده باشند.
8. نمایش مقادیر غیرواقعی فشار در دستگاه دیاگ
از دیدگاه تعمیرگاهی، یکی از قطعیترین نشانههای خرابی سنسور فشار کولر، مشاهده فشارهای غیرمنطقی یا نوسان شدید مقادیر فشار در دادههای زنده (Live Data) است.
از مهمترین علائم خرابی میتوان به موارد زیر اشاره کرد:
در خودرو تیگو 7، خرابی سنسور فشار میتواند باعث شود ECU به اشتباه تصور کند فشار سیستم خارج از محدوده استاندارد است و از فعال شدن کمپرسور جلوگیری کند.
✅تحلیل مهندسی دلایل خرابی سنسور فشار گاز کولر
از دیدگاه مهندسی، مهمترین عوامل خرابی این قطعه شامل تنشهای حرارتی، ارتعاشات مکانیکی و عوامل الکتریکی هستند.
Thermal Stress
سنسور فشار در محیطی فعالیت میکند که دمای آن به طور مداوم تغییر میکند. این سیکلهای حرارتی میتوانند باعث خستگی اتصالات داخلی و کاهش دقت اندازهگیری شوند.
Vibration Fatigue
ارتعاشات ناشی از عملکرد موتور و ناهمواریهای جاده به مرور زمان میتوانند به برد الکترونیکی داخلی سنسور آسیب برسانند.
Electrical Failure
نوسانات ولتاژ، نفوذ رطوبت و خوردگی کانکتورها از مهمترین عوامل ایجاد خطا در عملکرد سنسور هستند.
Refrigerant Contamination
آلودگی مدار کولر یا استفاده از مبرد نامناسب نیز میتواند موجب اختلال در عملکرد دیافراگم حساس به فشار شود.
✅عوامل تأثیرگذار بر قیمت سنسور فشار گاز کولر
قیمت سنسور فشار گاز کولر به عوامل متعددی وابسته است و نمیتوان عدد ثابتی برای آن تعیین کرد.
برند تولیدکننده، فناوری ساخت، دقت اندازهگیری، کیفیت تراشه داخلی، کشور سازنده، نوع خودرو، استانداردهای خودروساز و کیفیت کانکتور از مهمترین عوامل مؤثر بر قیمت این قطعه هستند.
برای مثال سنسور مورد استفاده در خودروهای مجهز به سیستم تهویه هوشمند معمولاً دارای دقت بالاتر و مدارهای الکترونیکی پیشرفتهتری بوده و در نتیجه قیمت بیشتری نسبت به نمونههای سادهتر دارد.
راهنمای خرید سنسور فشار گاز کولر
در هنگام خرید این قطعه باید به شماره فنی، نوع کانکتور، محدوده فشار قابل اندازهگیری، سازگاری با ECU خودرو و اصالت برند توجه شود. استفاده از قطعات غیراستاندارد میتواند باعث ارسال اطلاعات نادرست به ECU و ایجاد اختلال در عملکرد سیستم تهویه شود.
پیشنهاد میشود پیش از خرید، راهنمای تخصصی انتخاب سنسور فشار گاز کولر موجود در سایت را مطالعه کرده و با کارشناسان فنی مشورت کنید تا قطعهای متناسب با مدل خودرو انتخاب شود.
جمعبندی
در پاسخ به این سؤال که سنسور فشار گاز کولر چیست باید گفت این قطعه یکی از مهمترین سنسورهای سیستم تهویه مطبوع خودرو است که وظیفه اندازهگیری فشار مبرد و حفاظت از کمپرسور را بر عهده دارد. عملکرد صحیح این سنسور نقش مهمی در افزایش عمر سیستم کولر، کاهش استهلاک قطعات و حفظ راندمان سرمایش دارد.
شناخت دقیق اینکه سنسور فشار گاز کولر چیست، آگاهی از علائم خرابی، بررسی دورهای سیستم تهویه و استفاده از قطعات استاندارد میتواند از بروز هزینههای سنگین تعمیرات جلوگیری کرده و عملکرد مطلوب سیستم تهویه خودرو را تضمین کند.
