تسمه دینام چیست و علائم خرابی آن
تسمه دینام چیست (Alternator Belt / Serpentine Belt) یکی از مهمترین اجزای سیستم انتقال نیروی جانبی موتور خودرو است که وظیفه انتقال قدرت از میللنگ به دینام و سایر متعلقات موتور را بر عهده دارد. این قطعه که با نام تسمه مارپیچ یا Serpentine Belt نیز شناخته میشود، نقش کلیدی در عملکرد سیستم شارژ، کولر، پمپ هیدرولیک فرمان و واترپمپ در بسیاری از خودروها دارد.
در خودروهای مدرن مانند تیگو ۷ پرو، تیگو ۸ پرومکس، فونیکس FX، آریزو ۶ پرو و آریزو ۸، طراحی تسمه دینام به گونهای است که بتواند چندین قطعه را به صورت همزمان و با کمترین لغزش به حرکت درآورد.
✅تسمه دینام چیست و چه وظیفهای در خودرو دارد؟
تسمه دینام یک نوار لاستیکی تقویتشده با الیاف مصنوعی است که نیروی چرخشی میللنگ را به اجزای مختلف موتور منتقل میکند. این تسمه بهصورت پیوسته روی پولیها حرکت کرده و انرژی مکانیکی را به سیستمهای مختلف خودرو منتقل میکند.
در خودروهایی مانند تیگو ۸ پرو و فونیکس FX، تسمه دینام تحت فشار زیادی قرار دارد زیرا باید بهطور همزمان دینام، کمپرسور کولر و در برخی مدلها پمپ هیدرولیک را به حرکت درآورد.
✅اجزای سیستم تسمه دینام چیست؟

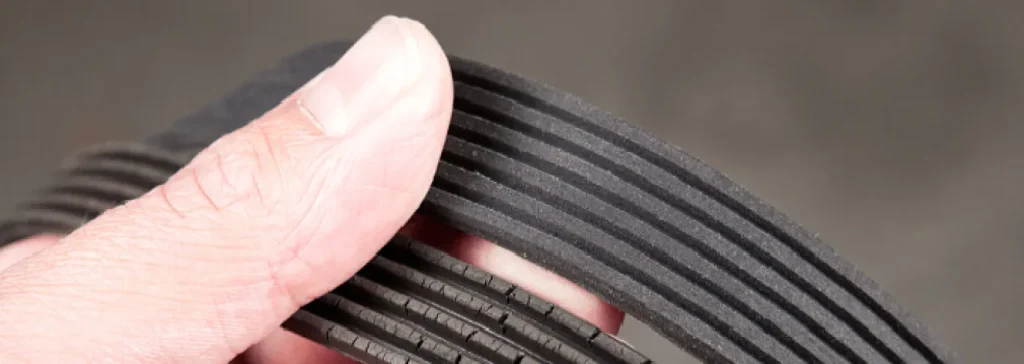

تسمه اصلی (Belt)
از لاستیک EPDM یا CR ساخته شده و دارای الیاف تقویتی برای تحمل تنش کششی است.
پولی میللنگ
منبع اصلی انتقال نیرو به تسمه محسوب میشود.
پولی دینام
وظیفه دارد انرژی مکانیکی را به انرژی الکتریکی تبدیل کند.
هرزگردها
برای تنظیم مسیر و جلوگیری از لرزش تسمه استفاده میشوند.
تسمه سفتکن (Tensioner)
وظیفه حفظ کشش استاندارد تسمه را بر عهده دارد.

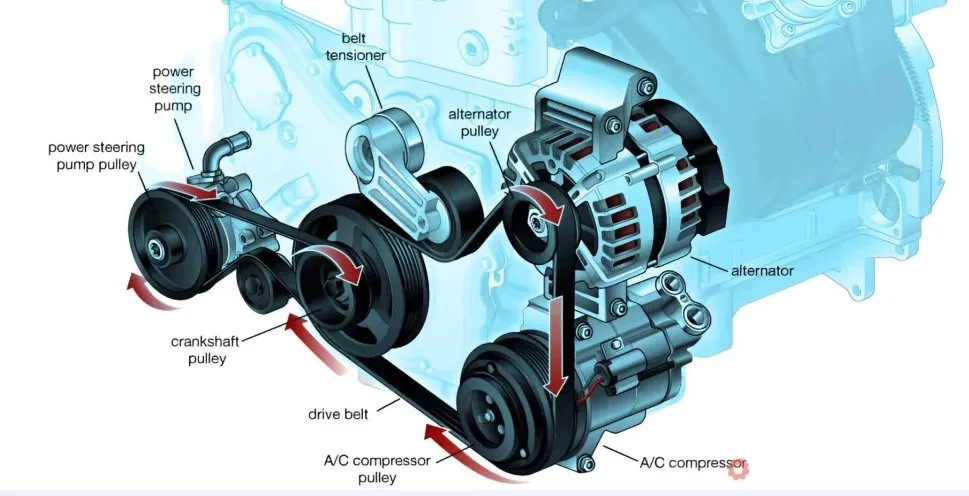

✅عملکرد تسمه دینام چگونه است؟
عملکرد تسمه دینام بر اساس انتقال نیروی اصطکاکی بین پولیها است. با چرخش میللنگ، تسمه شروع به حرکت کرده و انرژی را به قطعات مختلف منتقل میکند.
در خودروهایی مانند آریزو ۵، آریزو ۶ و تیگو ۷ پرو، این سیستم باید بتواند در دورهای مختلف موتور، پایداری کشش خود را حفظ کند تا از لغزش جلوگیری شود.
در صورت کاهش کشش تسمه، راندمان دینام کاهش یافته و سیستم شارژ خودرو دچار اختلال میشود.
انواع تسمه دینام
تسمه V شکل
نسل قدیمیتر که در خودروهای ساده استفاده میشد.
تسمه مارپیچ (Serpentine)
نوع رایج در خودروهای مدرن مانند تیگو ۸ پرومکس و فونیکس FX.
تسمه دندانهدار
برای انتقال دقیقتر نیرو در برخی سیستمهای خاص استفاده میشود.

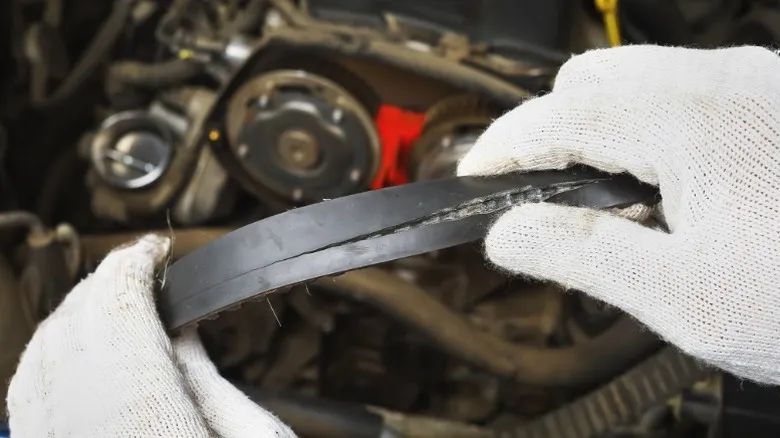

علائم خرابی تسمه دینام چیست؟
خرابی تسمه دینام معمولاً با نشانههای مشخصی همراه است:
صدای جیرجیر از موتور
یکی از اولین علائم شایع خرابی یا شل بودن تسمه.
کاهش شارژ باتری
خرابی تسمه باعث کاهش عملکرد دینام میشود.
اختلال در کولر خودرو
در خودروهایی مانند تیگو ۷ پرومکس، خرابی تسمه باعث کاهش عملکرد کمپرسور کولر میشود.
لرزش تسمه در دور بالا
نشانه خرابی هرزگرد یا سفتکن تسمه است.
پارگی کامل تسمه
در این حالت خودرو ممکن است در مدت کوتاهی خاموش شود.
علت خرابی تسمه دینام چیست؟
مهمترین عوامل خرابی تسمه عبارتاند از:
- فرسودگی طبیعی بر اثر حرارت موتور
- خرابی هرزگردها
- خرابی تسمه سفتکن
- روغنی شدن تسمه
- استفاده طولانیمدت بدون تعویض
در خودروهایی مانند آریزو ۸ و تیگو ۸ پرو، به دلیل فشار بالای سیستمهای جانبی، تسمه دینام بیشتر در معرض استهلاک قرار دارد.
تفاوت تسمه دینام با تسمه تایم چیست؟
| قطعه | وظیفه |
|---|---|
| تسمه دینام | انتقال نیرو به قطعات جانبی موتور |
| تسمه تایم | هماهنگی حرکت میللنگ و میلسوپاپ |
در خودروهای جدید مانند تیگو ۸ پرومکس، این دو سیستم کاملاً مستقل از یکدیگر طراحی شدهاند.
تأثیر خرابی تسمه دینام بر سایر قطعات
خرابی تسمه دینام میتواند باعث از کار افتادن سیستم شارژ، کولر و حتی سیستم فرمان در برخی خودروها شود.
در فونیکس FX، پارگی تسمه ممکن است باعث توقف کامل خودرو شود. در آریزو ۶ پرو نیز کاهش عملکرد دینام میتواند باعث تخلیه باتری در مدت کوتاه شود.
✅دیدگاه مهندسی عملکرد تسمه دینام
در یک موتور احتراق داخلی، بخشی از توان تولیدی میللنگ به جای انتقال به چرخها، صرف راهاندازی تجهیزات جانبی میشود. تسمه دینام این توان را به صورت توان مکانیکی دورانی (Rotational Mechanical Power) به اجزایی مانند دینام، کمپرسور کولر، پمپ هیدرولیک و در برخی طراحیها واترپمپ منتقل میکند.
انتقال توان در این سیستم بر اساس اصطکاک خشک کنترلشده بین تسمه و پولیها انجام میشود. این اصطکاک باید در محدودهای باشد که:
اما باعث افزایش بیش از حد بار شعاعی روی بلبرینگها نشود و همچنین از لغزش جلوگیری کند.
رفتار تسمه در دورهای مختلف موتور از دید مهندسی
- در دور پایین: احتمال لغزش بیشتر است
- در دور متوسط: عملکرد پایدار و بهینه
- در دور بالا: تنش دینامیکی و ارتعاش افزایش مییابد
به همین دلیل طراحی مهندسی تسمه باید برای بازه وسیعی از RPM پایدار باشد.
جنس و متریال از دید مهندسی
تسمههای مدرن معمولاً از EPDM (Ethylene Propylene Diene Monomer) ساخته میشوند که دارای ویژگیهای زیر است:
- مقاومت حرارتی بالا (تا حدود 120°C)
- مقاومت در برابر روغن و ازن
- پایداری در برابر خستگی چرخهای
- ضریب اصطکاک کنترلشده
الیاف داخلی معمولاً از پلیاستر یا آرامید (Kevlar-like fibers) ساخته میشود که وظیفه تحمل تنش کششی را دارند.
راهنمای خرید تسمه دینام اورجینال
در خودروهای خانواده چری و فونیکس تسمه دینام نقش حیاتی در عملکرد سیستم برق و تجهیزات جانبی دارد. هنگام خرید تسمه دینام باید به کیفیت لاستیک، مقاومت حرارتی، برند تولید کننده و دقت ساخت توجه کرد. تسمههای اورجینال عمر طولانیتر و عملکرد پایدارتر دارند.جهت بررسی تسمه تایم و همچنین دیگر لوازم یدکی خودروهای فونیکس و چری میتوانید به سایت رهگام پارت گستر مراجعه فرمایید.
قیمت تسمه دینام به چه عواملی بستگی دارد؟
- نوع خودرو
- جنس تسمه (EPDM یا CR)
- برند تولیدکننده
- تعداد شیارها
- کیفیت هرزگردها و سفتکن
در خودروهایی مانند تیگو ۸ پرو مکس، به دلیل طراحی پیچیدهتر سیستم جانبی موتور، قیمت این قطعه بالاتر است.
نکات فنی مهم درباره تسمه دینام
در سیستمهای مدرن، کشش تسمه دینام باید بهصورت دقیق تنظیم شود. کم بودن کشش باعث لغزش و زیاد بودن آن باعث فشار به بلبرینگها میشود.
در برخی خودروهای توربوشارژ مانند فونیکس FX، مدیریت تنش تسمه اهمیت بیشتری دارد زیرا تغییرات دور موتور سریعتر رخ میدهد.
جمعبندی
اکنون مشخص شد تسمه دینام چیست و چه نقشی در خودرو دارد. این قطعه یکی از اجزای حیاتی سیستم انتقال نیروی جانبی موتور است که وظیفه تأمین انرژی برای دینام، کولر و سایر قطعات را بر عهده دارد. خرابی تسمه دینام میتواند باعث اختلال در عملکرد خودرو و حتی توقف کامل آن شود، بنابراین استفاده از قطعات اورجینال و بررسی دورهای آن ضروری است.
