ECU چیست و آشنایی با علائم خرابی آن
مقدمه
ECU چیست ؟ کامپیوتر خودرو وظیفه کنترل سیستمهای موتور را دارد. با وظایف ECU و مهم ترین علائم خرابی آن مانند بد کار کردن موتور و روشن شدن چراغ چک آشنا شوید.
خودروهای امروزی برخلاف مدل های قدیمی، به سیستم های الکترونیکی پیچیده مجهز هستند. ای سی یو (ECU) یا همان واحد کنترل الکترونیکی موتور، به عنوان مغز خودرو شناخته می شود. این قطعه حیاتی تمامی اطلاعات سنسورها را دریافت کرده و فرمان های لازم را برای بهینه سازی عملکرد موتور و سیستمهای مرتبط صادر می کند. خرابی این قطعه میتواند عملکرد موتور را مختل کند و هزینه های زیادی برای راننده به همراه داشته باشد. در این مقاله با وظایف ECU و نشانه های خرابی آن آشنا می شویم.
✅ ECU چیست و چه وظیفه ای دارد؟
در تعریف ECU چیست باید گفت: واحد کنترل الکترونیکی موتور (Engine Control Unit) یک کامپیوتر میکروکنترلری است که بر اساس اطلاعات دریافتی از سنسورها، دستورهای کنترلی را به عملگرها ارسال می کند. این واحد دارای مدارهای پردازشگر، حافظه ROM و RAM، مدار تغذیه و درایورها است. ECU وظیفه دارد نسبت هوا به سوخت (Air-Fuel Ratio) را به صورت بهینه تنظیم کند، زمان جرقه زنی شمعها را مدیریت کند، عملکرد سیستم خنک کننده را کنترل نماید و حتی در خودروهای مدرن تر وظایف مربوط به گیربکس و سیستم های ایمنی را بر عهده بگیرد.
✅ علائم تخصصی خرابی ECU خودرو
- 1. بروز خطاهای سنسور به صورت همزمان
- اگر چندین سنسور به طور همزمان خطا نشان دهند (مثلاً TPS، MAP و O2)، احتمال خرابی این قطعه بالاست؛ چون خرابی همزمان چند سنسور در عمل غیرمعمول است.
- 2. پاشش نامنظم سوخت
خرابی در درایور انژکتورهای ECU باعث می شود زمان و میزان پاشش سوخت به هم بریزد. این موضوع منجر به مصرف سوخت بالا، احتراق ناقص و لرزش موتور میشود.
- 3. عدم ارسال سیگنال به کوئل ها
در صورتی که ترانزیستورهای قدرت (درایور جرقه) داخل این قطعه بسوزند، فرمان جرقه به کوئل نمی رسد و خودرو یا روشن نمی شود یا به سختی استارت می خورد.
- 4. ایجاد کدهای خطای غیرواقعی
یکی از نشانههای تخصصی خرابی ECU، ثبت DTCهای اشتباه است. مثلاً خطای مداوم سنسور اکسیژن حتی پس از تعویض سنسور، میتواند ناشی از معیوب بودن مدار ECU باشد.
- 5. اختلال در ارتباط CAN BUS
در خودروهای مدرن، این قطعه با سایر واحدهای کنترلی مثل TCU (گیربکس)، ABS و BCM از طریق شبکه CAN ارتباط دارد. خرابی ECU باعث قطع ارتباط یا ایجاد خطا در شبکه می شود.
- 6. گرم شدن بیش از حد ECU
به دلیل ضعف در بخش تغذیه یا نوسان برق، برخی ECUها داغ می کنند. این موضوع معمولاً همراه با خاموش شدن ناگهانی خودرو یا ریست شدن موقت این قطعه همراه است.
در خودروهایی مانند تیگو 8 پرو مکس، عملکرد صحیح ECU به استفاده از لوازم یدکی تیگو 8 پرو مکس اصل و استاندارد وابسته است.
✅ دلایل رایج خرابی ECU
- نوسانات برق ناشی از ضعف دینام یا باتری
- اتصال کوتاه در سیم کشی یا عملگرها
- نفوذ آب یا رطوبت به داخل این قطعه
- ضعف طراحی و تولید در برخی مدل ها
- ضربه یا لرزش شدید در محل نصب

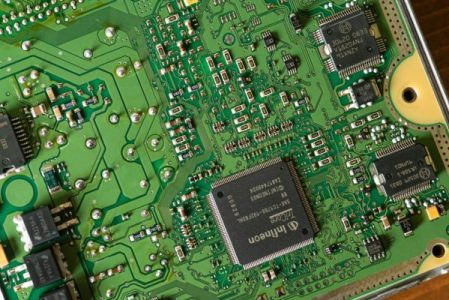

✅ ساختار داخلی ECU
ECU از بخش های مختلفی تشکیل شده است:
- ورودیها (Inputs): شامل داده های سنسورهایی مثل سنسور اکسیژن (O2 Sensor)، سنسور دمای آب (CTS)، سنسور موقعیت دریچه گاز (TPS)، سنسور فشار منیفولد (MAP)، سنسور دور موتور (CKP),…
- پردازنده مرکزی (CPU): مغز محاسباتی ECU که داده ها را پردازش کرده و الگوریتم های کنترلی را اجرا می کند.
- حافظهها: ROM (ذخیره نقشه سوخت و جرقه) RAM (ذخیره دادههای لحظهای سنسورها) EEPROM (ذخیره خطاها و کدهای تشخیصی DTC)
- خروجیها (Outputs): شامل فرمان به انژکتورها، کوئل ها، فن رادیاتور، پمپ بنزین و سایر عملگرها.
➕ دیدگاه مهندسی درباره ECU
از دیدگاه مهندسی، این قطعه را میتوان مغز متفکر خودرو نامید. این واحد کنترل الکترونیکی در هر ثانیه هزاران داده را از سنسورهای مختلف دریافت و پردازش میکند و بر اساس آن تصمیمات لازم را برای عملکرد موتور اتخاذ می کند. در خودروهایی مانند آریزو 5، آریزو 6، تیگو 7 و تیگو 8 پرومکس، این قطعه وظیفه دارد بهترین تعادل را بین قدرت موتور، مصرف سوخت، آلایندگی و دوام قطعات ایجاد کند. به همین دلیل کوچک ترین خطا در عملکرد ECU میتواند روی بخش های مختلف خودرو تأثیر بگذارد.
➕ نقش ECU در هماهنگی سنسورها و عملگرها
عملکرد صحیح موتور تنها به سلامت سنسورها وابسته نیست، بلکه ECU باید اطلاعات دریافتی را به درستی تحلیل کند. در خودروهای ام وی ام X22، ام وی ام X33 و ام وی ام X55، ECU اطلاعات سنسور اکسیژن، سنسور MAP، سنسور میل لنگ، سنسور میل سوپاپ و سنسور دمای آب را با یکدیگر مقایسه می کند و سپس فرمان لازم را به انژکتورها، کوئل ها و دریچه گاز ارسال می کند. این هماهنگی دقیق باعث بهبود راندمان موتور و کاهش مصرف سوخت می شود.
➕ عوامل مؤثر بر طول عمر ECU
برخلاف تصور بسیاری از افراد، ECU معمولاً بدون دلیل دچار خرابی نمی شود. مهمترین عواملی که میتوانند به ECU آسیب برسانند عبارت اند از:
- نوسانات شدید ولتاژ باتری
- اتصال کوتاه در سیم کشی خودرو
- نفوذ آب و رطوبت
- خرابی دینام و سیستم شارژ
- استفاده از قطعات برقی غیراستاندارد
- دستکاری غیراصولی سیم کشی خودرو
- نصب نادرست تجهیزات جانبی
در خودروهای آریزو 6، تیگو 7، ام وی ام X55 و آریزو 8 رعایت این موارد می تواند عمر ECU را به میزان قابل توجهی افزایش دهد.
➕ اهمیت ECU در خودروهای توربوشارژ
در موتورهای توربوشارژ مدرن، نقش این قطعه بسیار فراتر از مدیریت پاشش سوخت است. در خودروهایی مانند تیگو 8 پرومکس، آریزو 8 و تیگو 7، ECU فشار بوست توربو، زمان جرقه، نسبت سوخت و هوا و دمای موتور را به صورت لحظه ای کنترل میکند. این مدیریت دقیق باعث میشود موتور ضمن تولید توان بالا، از آسیب های ناشی از احتراق زودرس و فشار بیش از حد محافظت شود.
✅اطلاعاتی که این قطعه درهر ثانیه پردازش می کند
برای تصمیم گیری صحیح، ECU باید حجم زیادی از اطلاعات را در کسری از ثانیه پردازش کند. مهم ترین دادههایی که به صورت مداوم توسط ECU تحلیل میشوند عبارت اند از:
- دور موتور (RPM)
- دمای مایع خنک کننده
- فشار منیفولد هوا
- موقعیت دریچه گاز
- میزان اکسیژن گازهای خروجی
- موقعیت میل لنگ و میل سوپاپ
- ولتاژ باتری
- سرعت خودرو
در خودروهای ام وی ام X22، ام وی ام X55، آریزو 6 و تیگو 8 پرومکس، هماهنگی این اطلاعات باعث می شود موتور در شرایط مختلف بهترین عملکرد را داشته باشد.
📖 راهنمای خرید لوازم یدکی
عملکرد ECU به اطلاعات دریافتی از سنسورهای مختلف وابسته است. به همین دلیل هنگام عیبیابی ECU بهتر است قطعاتی مانند سنسور اکسیژن، سنسور MAP، سنسور میل لنگ، سنسور موقعیت میل سوپاپ، کوئل و انژکتورها نیز بررسی شوند. در سایت رهگام پارت گستر میتوانید انواع سنسورها و قطعات اصلی خودروهای ام وی ام X22، ام وی ام X33، ام وی ام X55، آریزو 5، آریزو 6 را مشاهده و انتخاب کنید.
🏁 جمع بندی
ECU خودرو نه تنها وظیفه کنترل موتور را بر عهده دارد، بلکه با سایر سیستمهای الکترونیکی خودرو هم در ارتباط است. خرابی ECU میتواند با علائمی مثل پاشش نامنظم سوخت، خطاهای همزمان سنسورها، عدم جرقه زنی، کدهای خطای اشتباه و اختلال در شبکه CAN خود را نشان دهد. تشخیص دقیق تنها با دستگاه دیاگ پیشرفته و دانش تخصصی امکان پذیر است و در بسیاری موارد تعمیر یا پروگرام مجدد ECU بهجای تعویض آن مقرون به صرفه تر خواهد بود.
