میکروسوییچ پدال ترمز چیست و علائم خرابی آن
سیستم ترمز در خودروهای امروزی تنها وظیفه کاهش سرعت یا توقف خودرو را بر عهده ندارد، بلکه به عنوان یکی از مهمترین منابع ارسال اطلاعات به واحد کنترل الکترونیکی (ECU)، نقش اساسی در عملکرد بسیاری از سامانههای ایمنی و رفاهی ایفا میکند. در این میان، بسیاری از کاربران این سؤال را مطرح میکنند که میکروسوییچ پدال ترمز چیست و چه تأثیری بر عملکرد خودرو دارد.
از دیدگاه مهندسی خودرو، پاسخ به این پرسش که میکروسوییچ پدال ترمز چیست بسیار فراتر از معرفی یک کلید ساده است. این قطعه در حقیقت یک حسگر الکترومکانیکی (Electromechanical Switch) محسوب میشود که وضعیت فشرده شدن پدال ترمز را تشخیص داده و این اطلاعات را به سیستمهای مختلف خودرو ارسال میکند. خرابی آن میتواند علاوه بر از کار افتادن چراغهای ترمز، موجب اختلال در عملکرد گیربکس اتوماتیک، کروز کنترل، سامانه کنترل پایداری و حتی سیستم مدیریت موتور شود.
✅میکروسوییچ پدال ترمز چیست؟
برای درک بهتر اینکه میکروسوییچ پدال ترمز چیست ابتدا باید محل قرارگیری و وظیفه آن را شناخت.
میکروسوییچ پدال ترمز (Brake Pedal Switch یا Brake Light Switch) قطعهای الکترومکانیکی است که در قسمت بالای پدال ترمز نصب میشود. هنگامی که راننده پدال ترمز را فشار میدهد، پیستون داخلی این کلید آزاد شده و مدار الکتریکی را وصل یا قطع میکند.
در خودروهای جدید، این قطعه تنها وظیفه روشن کردن چراغ ترمز را ندارد، بلکه سیگنال آن به ECU، واحد کنترل گیربکس (TCU)، سیستم ABS، کنترل پایداری (ESP) و کروز کنترل نیز ارسال میشود.
در خودرو ام وی ام X22، عملکرد صحیح میکروسوییچ برای آزاد شدن قفل دستهدنده در گیربکس CVT نیز ضروری است.

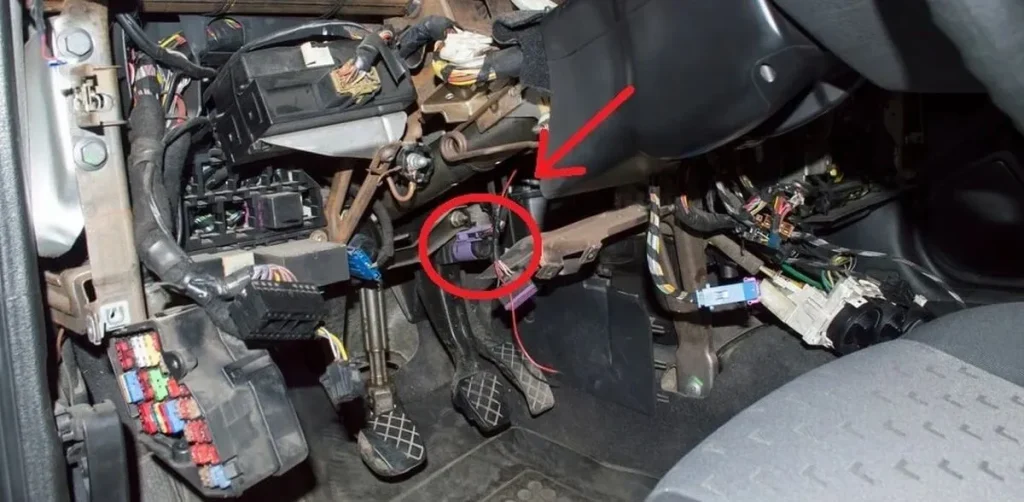

✅محل نصب میکروسوییچ پدال ترمز
پس از آشنایی با این قطعه یکی از سؤالات رایج محل نصب این قطعه است.
این میکروسوییچ معمولاً در قسمت فوقانی پدال ترمز و روی پایه فلزی نگهدارنده آن نصب میشود. هنگام رها بودن پدال، شاسی میکروسوییچ تحت فشار قرار دارد و با فشرده شدن پدال، وضعیت کنتاکتهای داخلی تغییر میکند.
در خودرو ام وی ام 530، این قطعه علاوه بر چراغ ترمز، اطلاعات لازم را به ECU و سیستم گیربکس ارسال میکند تا عملکرد صحیح خودرو تضمین شود.
✅ساختار فنی میکروسوییچ پدال ترمز چیست
از دیدگاه مهندسی، این قطعه از چند بخش اصلی تشکیل شده است:
- بدنه مقاوم در برابر حرارت و ارتعاش
- پیستون یا Plunger
- فنر بازگرداننده
- کنتاکتهای الکتریکی
- کانکتور ارتباطی
- مکانیزم قفل روی پایه پدال
در خودرو ام وی ام X33، طراحی این قطعه به گونهای است که بتواند میلیونها بار قطع و وصل شدن را بدون کاهش کیفیت عملکرد تحمل کند.

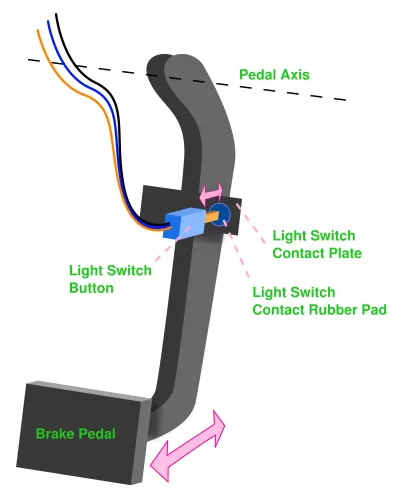

✅نحوه عملکرد میکروسوییچ پدال ترمز
برای پاسخ دقیقتر به این سؤال که میکروسوییچ پدال ترمز چیست باید نحوه عملکرد آن را بررسی کرد.
هنگامی که راننده پدال ترمز را فشار میدهد، شاسی داخلی میکروسوییچ آزاد شده و وضعیت کنتاکتهای الکتریکی تغییر میکند. این تغییر باعث ارسال سیگنال به ECU و سایر واحدهای کنترلی خودرو میشود.
در خودرو آریزو 5، ECU از این سیگنال برای فعال کردن چراغهای ترمز، مدیریت عملکرد کروز کنترل و هماهنگی با گیربکس استفاده میکند.
در بسیاری از خودروهای مجهز به گیربکس اتوماتیک، بدون دریافت این سیگنال، دستهدنده از وضعیت Park (P) خارج نخواهد شد.
✅نقش میکروسوییچ پدال ترمز در سیستمهای الکترونیکی خودرو
در خودروهای نسل جدید، این قطعه به یکی از مهمترین اجزای سیستم مدیریت خودرو تبدیل شده است.
این قطعه با سیستمهای زیر در ارتباط مستقیم قرار دارد:
- ECU موتور
- واحد کنترل گیربکس (TCU)
- سیستم ABS
- سیستم کنترل پایداری ESP
- کروز کنترل
- سامانه Auto Hold
- سیستم Brake Override
- چراغهای هشدار عقب
در خودرو آریزو 6، خرابی این قطعه میتواند باعث غیرفعال شدن کروز کنترل شود؛ زیرا ECU دیگر قادر به تشخیص زمان فشرده شدن پدال ترمز نخواهد بود.
✅تفاوت میکروسوییچ پدال ترمز با سنسور پدال ترمز
اگرچه این دو قطعه گاهی به جای یکدیگر استفاده میشوند، اما از نظر مهندسی تفاوتهای مهمی دارند.
| ویژگی | میکروسوییچ پدال ترمز | سنسور پدال ترمز |
|---|---|---|
| نوع خروجی | روشن / خاموش | سیگنال آنالوگ یا دیجیتال |
| ساختار | مکانیکی | الکترونیکی |
| دقت اندازهگیری | متوسط | بسیار بالا |
| ارتباط با ECU | دارد | پیشرفتهتر |
| کاربرد | خودروهای رایج | خودروهای مجهز به ADAS |
در خودروهای پیشرفتهتر مانند آریزو 8 و تیگو 8، علاوه بر میکروسوییچ، از سنسورهای دقیقتر نیز برای اندازهگیری میزان فشار وارد شده به پدال استفاده میشود.
✅علائم خرابی میکروسوییچ پدال ترمز چیست
خرابی این قطعه میتواند علائم مختلفی ایجاد کند که برخی از آنها مستقیماً بر ایمنی خودرو تأثیر میگذارند.
مهمترین علائم عبارتاند از:
- روشن نشدن چراغهای ترمز
- روشن ماندن دائمی چراغ ترمز
- خارج نشدن دستهدنده از حالت پارک
- غیرفعال شدن کروز کنترل
- ثبت خطا در ECU
- روشن شدن چراغ هشدار ABS یا ESP
- اختلال در عملکرد سیستم Auto Hold
- تأخیر در تشخیص فرمان ترمز توسط ECU
در خودرو تیگو 7، خرابی این قطعه میتواند باعث بروز خطا در هماهنگی میان ECU و گیربکس دوکلاچه شود و عملکرد تعویض دنده را تحت تأثیر قرار دهد.
✅تحلیل مهندسی دلایل خرابی میکروسوییچ پدال ترمز چیست
از دیدگاه مهندسی قابلیت اطمینان (Reliability Engineering)،این قطعه در طول عمر خودرو میلیونها بار تحت سیکلهای قطع و وصل قرار میگیرد؛ بنابراین فرسودگی آن امری طبیعی است.
مهمترین دلایل خرابی عبارتاند از:
➕خستگی کنتاکتهای الکتریکی (Contact Fatigue)
بر اثر عبور مداوم جریان الکتریکی، سطح کنتاکتها به مرور دچار خوردگی و افزایش مقاومت الکتریکی میشود.
➕فرسایش مکانیکی (Mechanical Wear)
حرکت مداوم پیستون و فنر داخلی میتواند باعث کاهش دقت عملکرد و گیر کردن مکانیزم داخلی شود.
➕اکسیداسیون کانکتورها (Connector Oxidation)
نفوذ رطوبت و گردوغبار به کانکتور موجب افزایش مقاومت مدار و ارسال سیگنالهای نادرست به ECU خواهد شد.
➕ارتعاشات خودرو (Vibration Fatigue)
در خودرو ام وی ام X55، ارتعاشات ناشی از جاده و عملکرد موتور در طولانیمدت میتواند موجب کاهش عمر مفید قطعات داخلی میکروسوییچ شود.

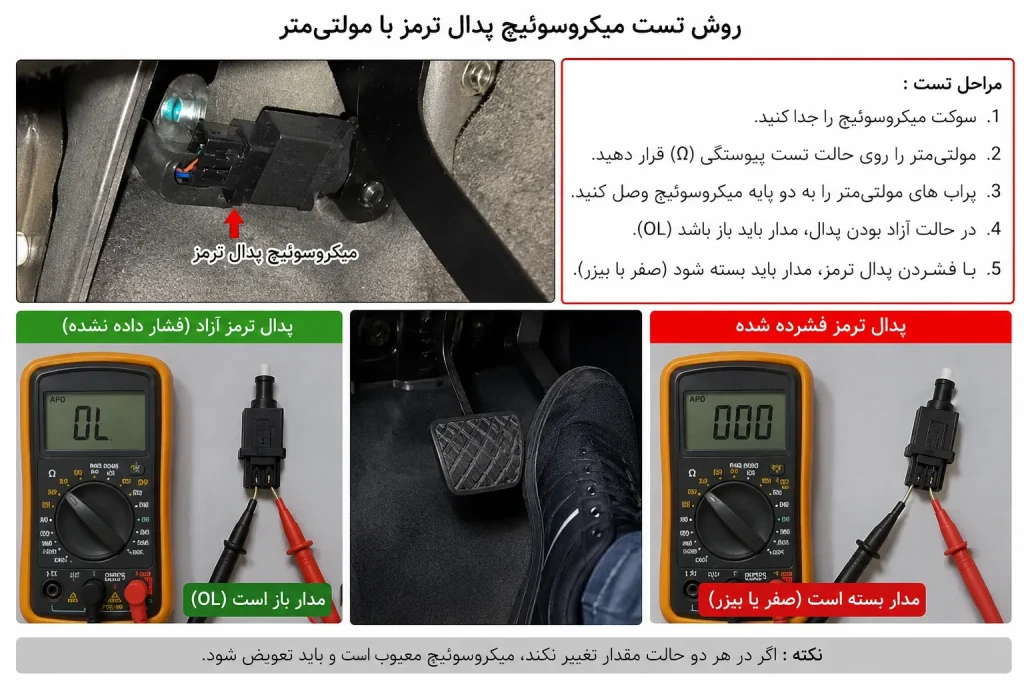

🔧روش تست میکروسوییچ پدال ترمز
پس از آشنایی با اینکه میکروسوییچ پدال ترمز چیست، یکی از مهمترین مراحل در فرآیند عیبیابی، بررسی عملکرد صحیح این قطعه است. از دیدگاه مهندسی تعمیرات خودرو، تست میکروسوییچ باید هم به صورت مکانیکی و هم الکتریکی انجام شود؛ زیرا ممکن است مکانیزم داخلی سالم باشد اما کنتاکتهای الکتریکی دچار افت کیفیت شده باشند.
سادهترین روش، استفاده از مولتیمتر در حالت تست پیوستگی (Continuity Test) است. در حالت عادی و بدون فشار دادن پدال، وضعیت کنتاکتها باید مطابق نقشه سیمکشی خودرو باشد و با فشردن پدال، وضعیت مدار تغییر کند. هرگونه عدم تغییر یا مقاومت غیرعادی میتواند نشانه خرابی میکروسوییچ باشد.
در خودروهای جدید، بررسی دادههای زنده (Live Data) با دستگاه دیاگ نیز یکی از دقیقترین روشهای عیبیابی است. در خودرو تیگو 8، مقدار وضعیت پدال ترمز به صورت لحظهای در ECU ثبت میشود و تعمیرکار میتواند تغییر وضعیت میکروسوییچ را بدون باز کردن قطعه مشاهده کند.
✅ارتباط میکروسوییچ پدال ترمز با ECU و گیربکس اتوماتیک
در خودروهای مدرن، این قطعه تنها برای روشن کردن چراغهای عقب استفاده نمیشود. این قطعه یکی از ورودیهای اصلی ECU و واحد کنترل گیربکس (TCU) محسوب میشود.
در خودرو ام وی ام 550، هنگام فشردن پدال ترمز، ECU اطلاعات دریافتی از میکروسوییچ را با دادههای سنسور دور موتور، سنسور سرعت خودرو و وضعیت گیربکس تطبیق میدهد. این هماهنگی باعث میشود سیستمهایی مانند Brake Shift Interlock (قفل ایمنی دستهدنده) و Cruise Control عملکرد صحیحی داشته باشند.
در خودروهای مجهز به گیربکس دوکلاچه (DCT)، این اطلاعات برای مدیریت تعویض دنده نیز اهمیت ویژهای دارد؛ زیرا ECU بر اساس وضعیت پدال ترمز، استراتژی تعویض دنده و درگیری کلاچها را تنظیم میکند.
✅نکات مهم هنگام تعویض میکروسوییچ پدال ترمز چیست
تعویض این قطعه اگرچه نسبتاً ساده به نظر میرسد، اما رعایت تنظیم صحیح آن اهمیت زیادی دارد. در بسیاری از خودروها فاصله بین نوک میکروسوییچ و پدال باید مطابق استاندارد کارخانه تنظیم شود. در غیر این صورت، ممکن است چراغ ترمز دائماً روشن بماند یا اصلاً فعال نشود.
در خودرو آریزو 8، پس از نصب میکروسوییچ جدید، توصیه میشود عملکرد آن توسط دستگاه دیاگ نیز بررسی شود تا ECU وضعیت صحیح قطعه را تشخیص دهد و در صورت نیاز، خطاهای ذخیرهشده پاک شوند.
💲عوامل تأثیرگذار بر قیمت میکروسوییچ پدال ترمز
قیمت این قطعه به عوامل مختلفی بستگی دارد و نمیتوان برای همه خودروها یک قیمت ثابت اعلام کرد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- مدل و سال ساخت خودرو
- کیفیت مواد اولیه و کنتاکتهای داخلی
- اصلی (OEM) یا افترمارکت بودن قطعه
- برند تولیدکننده
- نوع کانکتور و تعداد پایهها
- استانداردهای خودروساز
- کشور سازنده
- نوسانات نرخ ارز و هزینه واردات
برای مثال، میکروسوییچ مورد استفاده در تیگو 7 یا تیگو 8 که با سامانههای الکترونیکی پیشرفته در ارتباط است، ممکن است از نظر ساختار و کیفیت با نمونههای مورد استفاده در خودروهای قدیمیتر تفاوت داشته باشد و همین موضوع بر قیمت آن تأثیر بگذارد.
📖راهنمای خرید میکروسوییچ پدال ترمز
هنگام خرید این قطعه، تنها تطابق ظاهری کافی نیست. شماره فنی (Part Number)، تعداد پایهها، نوع سوکت، ولتاژ کاری و سازگاری کامل با سیستم برقی خودرو باید بررسی شود. استفاده از قطعات غیراستاندارد میتواند باعث ایجاد خطا در ECU، اختلال در عملکرد چراغهای ترمز، کروز کنترل یا حتی سیستم گیربکس شود.
اگر قصد خرید میکروسوییچ پدال ترمز را دارید و با توجه به اینکه ممکن است میکروسوییچ بر اساس مدل خودرو، شماره فنی ،تغییر یابد پیشنهاد می شود از سایت رهگام پارت گستر وارد کننده قطعات یدکی خودروی چری-فونیکس قطعه مناسب را انتخاب کنید. خرید از فروشگاههای تخصصی قطعات یدکی نیز احتمال تهیه قطعه اصلی و باکیفیت را افزایش میدهد.
✅چرا استفاده از میکروسوییچ اصلی اهمیت دارد؟
از دیدگاه مهندسی، میکروسوییچهای اصلی تحت آزمونهای دوام، ارتعاش، رطوبت، شوک حرارتی و سیکلهای کاری طولانی قرار میگیرند. این آزمایشها تضمین میکنند که قطعه بتواند میلیونها بار بدون افت عملکرد، وضعیت پدال ترمز را به درستی تشخیص دهد.
در مقابل، نمونههای بیکیفیت ممکن است پس از مدت کوتاهی دچار افزایش مقاومت الکتریکی، گیر کردن کنتاکتها یا ارسال سیگنالهای نادرست شوند که نتیجه آن اختلال در عملکرد سیستمهای ایمنی خودرو خواهد بود.
📌جمع بندی
در پاسخ به این سؤال که میکروسوییچ پدال ترمز چیست باید گفت این قطعه یکی از اجزای کلیدی سیستم الکترونیکی خودرو است که وظیفه تشخیص فشرده شدن پدال ترمز و ارسال این اطلاعات به چراغهای ترمز، ECU، گیربکس اتوماتیک و سایر سامانههای ایمنی را بر عهده دارد.
خرابی این قطعه میتواند علاوه بر روشن نشدن چراغهای ترمز، باعث اختلال در عملکرد گیربکس، کروز کنترل، سیستم کنترل پایداری و سایر سامانههای هوشمند شود. به همین دلیل، بررسی دورهای عملکرد آن، استفاده از قطعات اصلی و تعویض بهموقع، نقش مهمی در حفظ ایمنی و عملکرد صحیح خودرو دارد.
