کابل حلزونی ایربگ چیست و علائم خرابی آن
کابل حلزونی ایربگ چیست؟ کابل حلزونی ایربگ یکی از مهم ترین قطعات سیستم ایمنی و تجهیزات الکتریکی فرمان خودرو است که وظیفه انتقال مداوم جریان برق و سیگنالهای الکتریکی بین غربیلک فرمان و بدنه خودرو را هنگام چرخش فرمان بر عهده دارد. خرابی این قطعه می تواند باعث از کار افتادن ایربگ راننده، بوق، کلیدهای کنترلی روی فرمان و حتی سنسور زاویه فرمان شود.
در خودروهایی مانند تیگو ۷ پرو، کابل حلزونی ایربگ علاوه بر انتقال مدار ایربگ، ارتباط سیستم فرمان برقی و برخی تجهیزات کنترلی را نیز حفظ میکند. همچنین در آریزو ۶ پرو، عملکرد صحیح این قطعه نقش مهمی در ایمنی سرنشینان و عملکرد سیستمهای الکترونیکی فرمان دارد.
✅کابل حلزونی ایربگ چیست و چه وظیفه ای دارد؟

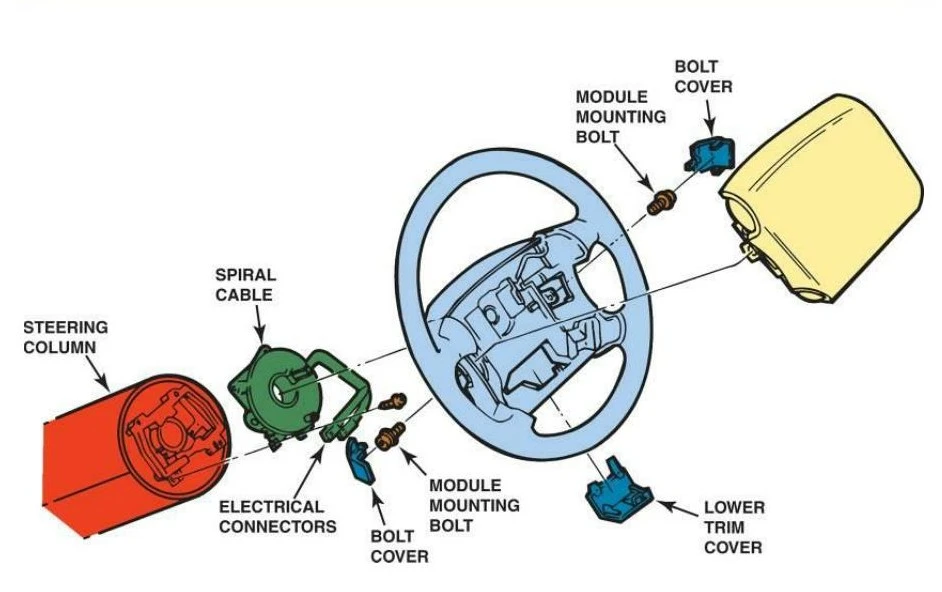

کابل حلزونی ایربگ قطعه ای است که بین غربیلک فرمان و ستون فرمان نصب میشود و از یک نوار رسانای تخت تشکیل شده است که به صورت مارپیچی داخل محفظه ای دایرهای شکل قرار گرفته است. این طراحی باعث میشود حتی هنگام چندین دور چرخش فرمان، ارتباط الکتریکی بین فرمان و دسته سیم اصلی خودرو قطع نشود.
در خودروهای امروزی، این قطعه فقط مخصوص ایربگ نیست و وظیفه انتقال سیگنال بسیاری از تجهیزات روی فرمان را نیز بر عهده دارد. در لوازم یدکی تیگو ۸ پرو، اطلاعات مربوط به بوق، کلیدهای مولتی مدیا، کروز کنترل و در برخی نسخهها سنسور زاویه فرمان نیز از طریق همین مجموعه منتقل میشود.
✅نامهای رایج دیگر کابل حلزونی ایربگ چیست
در بازار لوازم یدکی این قطعه با نام های مختلفی شناخته می شود که همگی به یک مجموعه اشاره دارند.
- فنر ساعتی
- کابل اسپیرال فرمان
- فنر حلزونی فرمان
- کابل حلزونی فرمان
- رول ایربگ
بنابراین اگر فروشنده از اصطلاح فنر ساعتی یا کابل حلزونی ایربگ استفاده کند، منظور همان قطعه است.
✅ساختمان داخلی کابل حلزونی ایربگ
با وجود ظاهر ساده، این قطعه از مجموعه ای از اجزای دقیق تشکیل شده است.
نوار رسانای انعطاف پذیر (Flat Ribbon Cable)
مهم ترین بخش کابل حلزونی است که از چند مسیر هادی تشکیل شده و هنگام چرخش فرمان بدون کشیده شدن یا پارگی باز و بسته میشود.
محفظه حلزونی
تمام کابل نواری داخل یک محفظه پلاستیکی دایره ای قرار میگیرد تا حرکت آن کاملاً کنترل شده باشد.
کانکتورهای ورودی و خروجی
سیگنال ها را بین دسته سیم خودرو و تجهیزات روی فرمان منتقل میکنند.
مکانیزم محدود کننده چرخش
از باز شدن بیش از حد کابل جلوگیری می کند تا هنگام چرخاندن کامل فرمان، کابل آسیب نبیند.
❓کابل حلزونی ایربگ چگونه کار میکند؟
وقتی راننده فرمان را می چرخاند، مجموعه فرمان نسبت به ستون فرمان دوران میکند، اما کابل نواری داخل فنر ساعتی به شکل مارپیچ باز و جمع میشود. این ساختار باعث میشود ارتباط الکتریکی همیشه برقرار بماند.
در فونیکس FX، هنگام فشردن بوق یا فعال کردن کروز کنترل، سیگنالها از طریق همین کابل به ECU ارسال میشوند. همچنین در زمان تصادف، مدار ایربگ راننده نیز از طریق کابل حلزونی فعال میشود.
📖دیدگاه مهندسی درباره کابل حلزونی ایربگ
از دیدگاه مهندسی خودرو، کابل حلزونی ایربگ یکی از مهمترین اجزای سیستم انتقال سیگنال دوار (Rotary Electrical Interface) محسوب میشود.
برخلاف سیم های معمولی که در اثر پیچش مداوم دچار شکستگی می شوند، در این قطعه از کابل فلت چندلایه (Flexible Flat Cable) استفاده میشود که دارای شعاع خم استاندارد و مقاومت بسیار بالایی در برابر خستگی مکانیکی است.
کابل داخلی معمولاً از هادی های مسی بسیار نازک با روکش پلی آمید ساخته می شود تا بتواند صدها هزار بار باز و بسته شدن را بدون افت کیفیت تحمل کند.
در خودروهایی مانند آریزو ۸، علاوه بر مدار ایربگ، اطلاعات مربوط به سنسور زاویه فرمان و کلیدهای کنترلی فرمان نیز از طریق همین مجموعه منتقل میشوند؛ بنابراین کوچک ترین قطعی در مسیر کابل میتواند هم زمان چندین سیستم خودرو را دچار اختلال کند.
از نظر مهندسی، مهمترین عوامل مؤثر بر عمر این قطعه عبارتاند از:
- کیفیت کابل فلت
- مقاومت در برابر خستگی مکانیکی
- کیفیت کانکتورها
- دقت مونتاژ
- تعداد دفعات چرخش فرمان
- عدم نصب اشتباه هنگام باز کردن فرمان
✅انواع کابل حلزونی ایربگ
کابل حلزونی ساده
تنها مدار ایربگ و بوق را منتقل میکند.
کابل حلزونی چند مداره
علاوه بر ایربگ، مدار کلیدهای فرمان، کروز کنترل و سیستم صوتی را نیز انتقال میدهد.
کابل حلزونی مجهز به سنسور زاویه فرمان
در برخی خودروهای جدید مانند X55 Pro، سنسور زاویه فرمان روی همین مجموعه نصب شده است.
❌علائم خرابی کابل حلزونی ایربگ چیست؟
خرابی این قطعه معمولاً با چند نشانه مشخص همراه است.
روشن شدن چراغ ایربگ
رایج ترین نشانه خرابی، روشن شدن چراغ Airbag است. در این حالت ارتباط ECU با ایربگ راننده قطع شده یا مقاومت مدار از محدوده استاندارد خارج شده است.
از کار افتادن بوق
در بسیاری از خودروها، مدار بوق از داخل کابل حلزونی عبور میکند. پارگی کابل باعث میشود بوق دیگر عمل نکند.
از کار افتادن کلیدهای روی فرمان
اگر کلیدهای تنظیم صدا، کروز کنترل یا پاسخگویی به تماس روی فرمان عمل نکنند، یکی از اولین قطعاتی که باید بررسی شود کابل حلزونی ایربگ است.
اختلال در سنسور زاویه فرمان
در X22 Pro، خرابی مجموعه فنر ساعتی میتواند باعث ثبت خطای سنسور زاویه فرمان و روشن شدن چراغ ESP شود.
ایجاد صدای تق تق هنگام چرخاندن فرمان
در صورت شکستگی یا خارج شدن کابل از مسیر اصلی، ممکن است هنگام چرخاندن فرمان صدای تقتق یا ساییدگی شنیده شود.
قطع و وصل شدن تجهیزات فرمان
گاهی هنگام چرخاندن فرمان، بوق یا کلیدهای روی فرمان فقط در یک جهت کار میکنند که این موضوع معمولاً نشانه پارگی بخشی از کابل داخلی است.
❌دلایل خرابی کابل حلزونی ایربگ
مهم ترین عوامل خرابی عبارت اند از:
- پایان عمر کابل فلت
- چرخاندن بیش از حد فرمان هنگام باز بودن جعبه فرمان
- نصب اشتباه پس از تعمیر
- ضربه ناشی از تصادف
- کیفیت پایین قطعه
- نفوذ رطوبت
- شکستگی کانکتورها
در تیگو ۸ پرومکس، اگر هنگام تعمیر جلوبندی فرمان در موقعیت مرکزی قفل نشود، احتمال آسیب دیدن کابل حلزونی وجود دارد.
روشن شدن چراغ ایربگ
✅تأثیر خرابی کابل حلزونی ایربگ بر خودرو
خرابی این قطعه میتواند باعث ایجاد مشکلات زیر شود:
- غیرفعال شدن ایربگ راننده
- از کار افتادن بوق
- اختلال در کلیدهای فرمان
- ثبت خطا در ECU
- اختلال در ESP
- اختلال در کروز کنترل
- غیرفعال شدن برخی امکانات فرمان برقی
در تیگو ۷ پرومکس، ادامه رانندگی با کابل حلزونی معیوب ممکن است باعث غیرفعال شدن بخشی از سیستمهای ایمنی شود.
📊تفاوت کابل حلزونی ایربگ و سنسور زاویه فرمان
| قطعه | وظیفه |
|---|---|
| کابل حلزونی ایربگ | انتقال برق و سیگنال بین فرمان و بدنه خودرو |
| سنسور زاویه فرمان | اندازهگیری زاویه و سرعت چرخش فرمان |
| سنسور گشتاور فرمان | اندازهگیری نیروی واردشده به فرمان |
| ایربگ راننده | محافظت از راننده هنگام تصادف |
📋خرید کابل حلزونی ایربگ
هنگام خرید، به کیفیت کابل فلت، مقاومت کانکتورها، سازگاری با مدل خودرو و کیفیت مونتاژ توجه کنید. استفاده از کابل حلزونی ایربگ اورجینال باعث عملکرد صحیح ایربگ، بوق، کلیدهای فرمان و سیستمهای ایمنی خواهد شد.
➕قیمت کابل حلزونی ایربگ به چه عواملی بستگی دارد؟
عوامل زیر بیشترین تأثیر را بر قیمت این قطعه دارند:
- نوع خودرو
- تعداد مدارهای داخلی
- وجود سنسور زاویه فرمان
- کیفیت کابل فلت
- برند تولیدکننده
- کیفیت کانکتورها
ℹ️راهنمای خرید کابل حلزونی ایربگ از رهگام پارت گستر
اگر قصد خرید کابل حلزونی ایربگ اورجینال را دارید، بهتر است سلامت ایربگ، سوکتها، دستهسیم فرمان و سنسور زاویه فرمان نیز بررسی شود. در رهگام پارت گستر میتوانید انواع کابل حلزونی ایربگ اورجینال مناسب خودروهای تیگو، آریزو، فونیکس، تیگو ۸ پرومکس، آریزو ۵ و X55 Pro را با اطمینان از اصالت و کیفیت تهیه کنید.
🏁جمع بندی
اکنون مشخص شد کابل حلزونی ایربگ چیست و چرا یکی از مهمترین قطعات سیستم ایمنی خودرو محسوب میشود. این قطعه که با نام فنر ساعتی نیز شناخته میشود، وظیفه انتقال مداوم جریان برق و سیگنالهای الکتریکی بین فرمان و بدنه خودرو را بر عهده دارد. استفاده از کابل حلزونی ایربگ اورجینال و نصب صحیح آن، علاوه بر عملکرد بدون نقص ایربگ، باعث حفظ عملکرد بوق، کلیدهای فرمان، کروز کنترل و در بسیاری از خودروها سنسور زاویه فرمان خواهد شد.
