هرزگرد تسمه دینام چیست و علائم خرابی آن

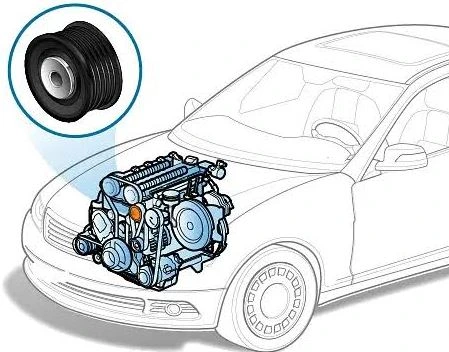

هرزگرد تسمه دینام چیست؟(Idler Pulley)
این سؤال برای بسیاری از مالکان خودرو و تعمیرکاران مطرح میشود، زیرا این قطعه یکی از اجزای مهم سیستم انتقال نیروی جانبی موتور است. هرزگرد تسمه دینام وظیفه هدایت مسیر حرکت تسمه، حفظ زاویه مناسب تماس با پولیها و کاهش ارتعاشات سیستم را بر عهده دارد. اگرچه این قطعه نیرویی به تسمه وارد نمیکند، اما نقش آن در عملکرد صحیح دینام، کمپرسور کولر، واترپمپ و سایر تجهیزات جانبی موتور بسیار مهم است.
در خودروهایی مانند ام وی ام X33 و X33 کراس،ام وی ام X22 Pro و X55 Pro، خرابی هرزگرد تسمه دینام می تواند باعث ایجاد صدای غیرعادی، پارگی تسمه، کاهش عملکرد دینام و حتی آسیب دیدن سایر قطعات سیستم انتقال قدرت جانبی شود.
✅هرزگرد تسمه دینام چیست و چه وظیفه ایی دارد
هرزگرد تسمه دینام یکی از پولی های آزاد سیستم تسمه است که برخلاف پولی دینام یا پولی میل لنگ، هیچ نیروی محرکه ای تولید نمی کند. وظیفه اصلی این قطعه، هدایت مسیر حرکت تسمه، افزایش زاویه درگیری تسمه با پولی ها و جلوگیری از لرزش و انحراف تسمه است.
در موتورهای مدرن، مسیر حرکت تسمه معمولاً پیچیده است و تسمه باید از روی چندین پولی عبور کند. وجود هرزگرد باعث می شود تسمه بدون ایجاد تنش اضافی، در مسیر صحیح حرکت کند و نیروی موتور را با راندمان بالا به قطعات جانبی منتقل کند.
در خودروهایی مانند تیگو ۸ پرو و فونیکس FX که از موتورهای توربوشارژ استفاده می کنند، اهمیت هرزگرد تسمه دینام بیشتر است؛ زیرا بار واردشده به سیستم انتقال نیروی جانبی در این موتورها بالاتر است.
❓نام دیگر هرزگرد تسمه دینام چیست؟
در بازار قطعات یدکی ممکن است این قطعه با نام های زیر نیز شناخته شود:
- پولی هرزگرد تسمه دینام
- هرزگرد دینام
- پولی راهنمای تسمه
- پولی آزاد تسمه
گاهی برخی افراد آن را با سفت کن تسمه دینام (Belt Tensioner) اشتباه می گیرند، اما این دو قطعه از نظر عملکرد کاملاً متفاوت هستند.
✅اجزای تشکیل دهنده هرزگرد تسمه دینام
هرزگرد تسمه دینام از چند بخش اصلی تشکیل شده است:
➕پولی (Pulley)
پولی محل تماس تسمه است و معمولاً از فولاد یا پلاستیک مهندسی مقاوم ساخته میشود.
➕بلبرینگ داخلی
مهم ترین بخش هرزگرد است که امکان چرخش نرم پولی را فراهم می کند.
➕گریس مخصوص بلبرینگ
باعث کاهش اصطکاک، جلوگیری از افزایش دما و افزایش عمر بلبرینگ می شود.
➕کاسه نمد
از ورود گرد وغبار، رطوبت و آلودگی به داخل بلبرینگ جلوگیری می کند.
➕پیچ یا محور اتصال
هرزگرد را به بدنه موتور متصل می کند و باید استحکام بالایی داشته باشد.
❓هرزگرد تسمه دینام چگونه کار می کند؟
زمانی که میل لنگ موتور شروع به چرخش می کند، تسمه دینام نیز حرکت می کند. هرزگرد بدون انتقال نیرو، فقط به صورت آزاد می چرخد و باعث میشود تسمه مسیر صحیح خود را حفظ کند.
از نظر مهندسی، هرزگرد سه وظیفه مهم دارد:
- افزایش سطح تماس تسمه با پولی های اصلی
- کاهش ارتعاشات و نوسانات تسمه
- جلوگیری از خروج تسمه از مسیر
در خودروهایی مانند آریزو ۶ پرو و X55 Pro، طراحی صحیح محل قرارگیری هرزگرد باعث افزایش راندمان انتقال نیرو و کاهش استهلاک تسمه میشود.
📖دیدگاه مهندسی درباره هرزگرد تسمه دینام
از دیدگاه مهندسی مکانیک، هرزگرد تسمه دینام یک عضو هدایتکننده (Guiding Component) در سیستم انتقال توان اصطکاکی است و اگرچه گشتاور تولید نمی کند، اما در توزیع نیرو و کنترل تنش تسمه نقش اساسی دارد.
بلبرینگ داخلی هرزگرد هم زمان تحت بار شعاعی (Radial Load) ناشی از کشش تسمه و بارهای دینامیکی متناوب ناشی از تغییرات دور موتور قرار دارد. به همین دلیل، کیفیت بلبرینگ و دقت ماشین کاری پولی اهمیت زیادی دارد.
اگر هرزگرد دچار لقی شود، تسمه از حالت پایدار خارج شده و پدیدههایی مانند Flutter (نوسان عرضی تسمه) و Belt Slip (لغزش تسمه) ایجاد میشود. این وضعیت باعث افزایش دمای تسمه، کاهش راندمان انتقال نیرو و استهلاک سریعتر دینام و کمپرسور کولر خواهد شد.
در خودروهای توربوشارژ مانند تیگو ۸ پرومکس و فونیکس FX، تغییرات سریع دور موتور باعث میشود هرزگرد تحت تنشهای بیشتری قرار گیرد و استفاده از قطعات اورجینال اهمیت دوچندان پیدا کند.
🔍تفاوت هرزگرد تسمه دینام و سفت کن تسمه دینام
بسیاری از افراد این دو قطعه را با یکدیگر اشتباه می گیرند.
| قطعه | وظیفه |
|---|---|
| هرزگرد تسمه دینام | هدایت مسیر حرکت تسمه و کاهش لرزش |
| سفت کن تسمه دینام | تنظیم و حفظ کشش استاندارد تسمه |
| پولی میل لنگ | انتقال نیروی موتور به تسمه |
| پولی دینام | انتقال نیرو به دینام |

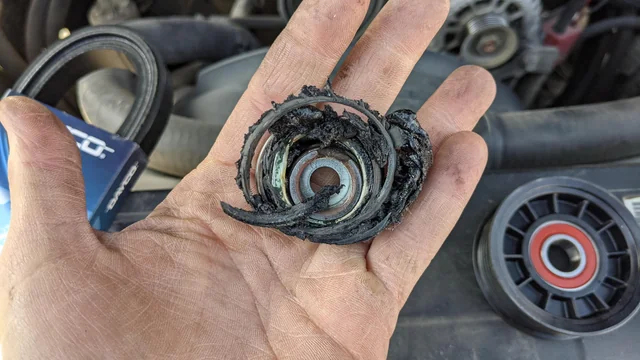

❌علائم خرابی هرزگرد تسمه دینام چیست؟
خرابی هرزگرد معمولاً به تدریج ایجاد میشود و با علائم زیر همراه است:
صدای سوت یا زوزه از موتور
خرابی بلبرینگ داخلی معمولاً باعث ایجاد صدای سوت یا زوزه در دورهای مختلف موتور میشود.
صدای تق تق یا خشخش
در صورت از بین رفتن گریس داخلی، ساچمه های بلبرینگ به صورت خشک حرکت میکنند و صدای خش خش تولید میشود.
لرزش تسمه دینام
در تیگو ۷ پرو و آریزو ۵، خرابی هرزگرد می تواند باعث لرزش محسوس تسمه در دور آرام شود.

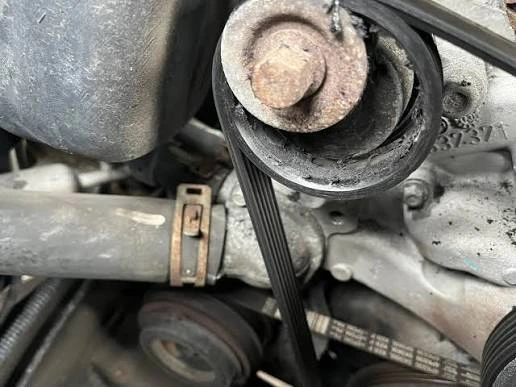

انحراف تسمه
اگر بلبرینگ هرزگرد لقی داشته باشد، تسمه بهصورت نامتقارن حرکت کرده و ممکن است از روی پولی خارج شود.
پارگی زودهنگام تسمه دینام
یکی از مهم ترین پیامدهای خرابی هرزگرد، افزایش سایش و پارگی تسمه است.
✅دلایل خرابی هرزگرد تسمه دینام چیست
مهم ترین عوامل خرابی عبارت اند از:
- پایان عمر بلبرینگ
- خشک شدن گریس داخلی
- نفوذ آب و گرد وغبار
- خرابی تسمه سفت کن
- کشش بیش از حد تسمه
- استفاده از تسمه بی کیفیت
- افزایش بیش از حد دمای موتور
در آریزو ۸ و تیگو ۸ پرو، افزایش دمای محفظه موتور می تواند عمر گریس بلبرینگ را کاهش دهد.
✅تأثیر خرابی هرزگرد تسمه دینام بر سایر قطعات
خرابی این قطعه می تواند باعث آسیب به بخشهای مختلف موتور شود، از جمله:
- تسمه دینام
- دینام
- کمپرسور کولر
- واتر پمپ (در خودروهایی که توسط تسمه دینام به حرکت درمیآید)
- سفت کن تسمه
- بلبرینگ پولی ها
در فونیکس FX، پارگی تسمه ناشی از خرابی هرزگرد ممکن است باعث خاموش شدن سیستم شارژ و افزایش دمای موتور شود.
⏳چه زمانی باید هرزگرد تسمه دینام تعویض شود؟
در صورت مشاهده صدای غیرعادی، لقی، گیرکردن پولی یا سایش نامتقارن تسمه، باید هرزگرد بررسی و در صورت نیاز تعویض شود.
در سرویس های دوره ای خودروهای تیگو ۷ پرومکس، X22 Pro و X55 Pro، توصیه میشود وضعیت هرزگرد هم زمان با تسمه دینام و سفتکن تسمه بررسی شود.
ℹ️راهنمای خرید قطعات سیستم انتقال نیروی جانبی
در زمان سرویس سیستم انتقال نیروی جانبی موتور، بهتر است هرزگرد تسمه دینام، سفتکن تسمه، تسمه دینام، پولی میل لنگ و بلبرینگ های مربوطه به صورت هم زمان بررسی شوند. در رهگام پارت گستر میتوانید انواع قطعات اورجینال خودروهای تیگو، آریزو، فونیکس، X22 Pro و X55 Pro را تهیه کرده و از اصالت و کیفیت آن ها اطمینان داشته باشید.
🧾قیمت هرزگرد تسمه دینام به چه عواملی بستگی دارد؟
قیمت این قطعه به عوامل مختلفی بستگی دارد:
- نوع خودرو
- کیفیت بلبرینگ
- جنس پولی
- برند تولید کننده
- کشور سازنده
- کیفیت گریس داخلی
در خودروهای تیگو ۸ پرومکس و فونیکس FX به دلیل استفاده از سیستم های پیشرفته تر، قیمت هرزگرد ممکن است بیشتر باشد.
جمع بندی
اکنون مشخص شد هرزگرد تسمه دینام چیست و چه نقشی در عملکرد صحیح سیستم انتقال نیروی جانبی موتور دارد. این قطعه اگرچه نیرویی تولید نمی کند، اما با هدایت صحیح تسمه، کاهش ارتعاشات و حفظ مسیر حرکت آن، نقش مهمی در افزایش عمر دینام، کمپرسور کولر و سایر قطعات جانبی موتور ایفا میکند. استفاده از قطعات اورجینال و بررسی دوره ای هرزگرد، بلبرینگ داخلی و وضعیت تسمه، بهترین راه برای جلوگیری از هزینه های سنگین تعمیرات است.
