شیر انبساط کولر چیست و علائم خرابی آن

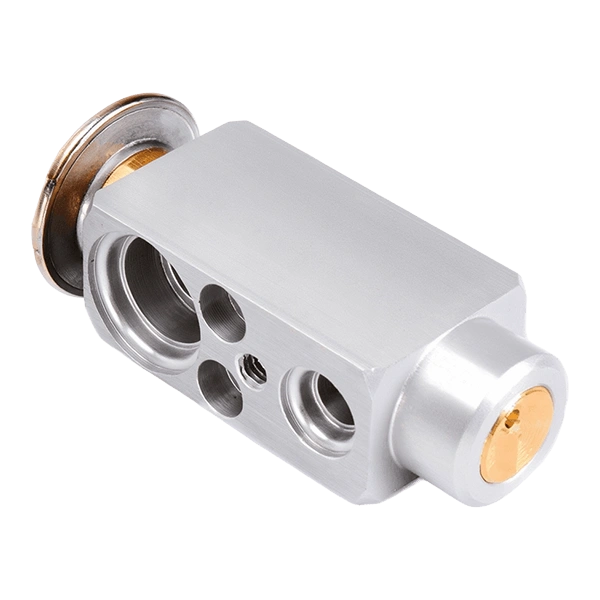

شیر انبساط کولر چیست(Expansion Valve) یکی از مهم ترین قطعات سیستم تهویه مطبوع خودرو است که وظیفه کنترل مقدار مبرد ورودی به اواپراتور و کاهش فشار آن را بر عهده دارد. این قطعه در بازار لوازم یدکی با نام قطع کن کولر نیز شناخته میشود، اگرچه از نظر فنی، وظیفه آن قطع کامل جریان مبرد نیست، بلکه تنظیم و کنترل دقیق میزان عبور مبرد به اواپراتور است.
در خودروهایی مانند تیگو ۷ پرو، شیر انبساط کولر نقش مهمی در حفظ راندمان سرمایش کابین دارد. همچنین در آریزو ۶ پرو، عملکرد صحیح این قطعه باعث می شود دمای اواپراتور در محدوده استاندارد باقی بماند و از یخ زدگی آن جلوگیری شود. در خودروهای مدرن، خرابی شیر انبساط میتواند باعث کاهش محسوس سرمای کولر، افزایش فشار کمپرسور و حتی آسیب دیدن سایر قطعات سیستم تهویه شود.
✅شیر انبساط کولر چیست و چه وظیفه ای دارد؟
شیر انبساط کولر چیست؟ شیر انبساط کولر یکی از اجزای اصلی سیکل تبرید تراکمی (Vapor Compression Refrigeration Cycle) است که بین کندانسور و اواپراتور قرار میگیرد. این قطعه وظیفه دارد مبرد مایع پرفشار خروجی از کندانسور را با کاهش فشار کنترلشده، به مخلوطی از مایع و بخار تبدیل کرده و آن را وارد اواپراتور کند..
در تیگو ۸ پرو، عملکرد دقیق شیر انبساط باعث می شود دمای هوای خروجی از دریچه های کولر ثابت بماند. همچنین در فونیکس FX، این قطعه از وارد شدن مبرد مایع بیش از حد به کمپرسور جلوگیری می کند؛ موضوعی که برای افزایش عمر کمپرسور اهمیت زیادی دارد.
✅نام دیگر شیر انبساط کولر چیست؟
در بازار قطعات خودرو، این قطعه با نام های مختلفی شناخته می شود:
- قطع کن کولر
- شیر انبساط
- شیر اکسپنشن کولر
- سوپاپ انبساط کولر
- Expansion Valve
- TXV (Thermal Expansion Valve)
اصطلاح قطع کن کولر بیشتر در بازار رایج است، اما از دیدگاه مهندسی، عنوان صحیح این قطعه شیر انبساط کولر یا شیر کنترل جریان مبرد است.

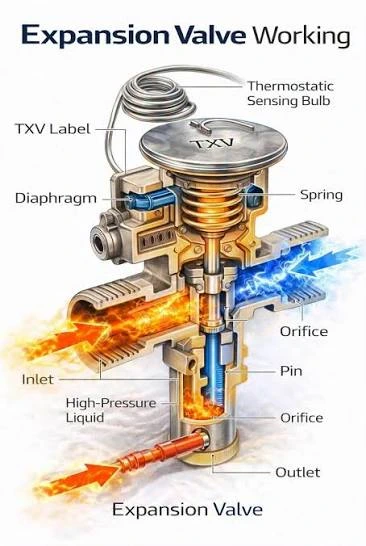

❓ساختمان داخلی شیر انبساط کولر چیست
شیر انبساط کولر از چندین قطعه دقیق و کالیبره شده تشکیل شده است که هر کدام وظیفه کنترل جریان مبرد را بر عهده دارند. هماهنگی این اجزا باعث می شود مقدار مبرد ورودی به اواپراتور متناسب با بار سرمایشی خودرو تنظیم شود.
1.بدنه اصلی (Valve Body)
بدنه معمولاً از آلیاژ آلومینیوم یا برنج ساخته می شود تا در برابر فشار بالای مبرد، تغییرات دمایی و خوردگی مقاومت مناسبی داشته باشد. تمام مسیرهای عبور مبرد و محل قرارگیری قطعات داخلی در این بخش ماشین کاری می شوند.
2.سوزن تنظیم جریان (Metering Needle)
این قطعه مهم ترین بخش شیر انبساط است و میزان عبور مبرد را با دقت بسیار بالا کنترل میکند. کوچک ترین تغییر در موقعیت سوزن می تواند مقدار جریان مبرد و راندمان سیستم تهویه را تغییر دهد.
3.نشیمنگاه سوپاپ (Valve Seat)
سوزن روی این قسمت قرار می گیرد و مسیر عبور مبرد را باز یا بسته می کند. دقت ماشین کاری این قسمت اهمیت زیادی دارد، زیرا هرگونه خوردگی یا آسیب باعث نشت داخلی مبرد و کاهش راندمان سیستم خواهد شد.
4.دیافراگم حساس به فشار
دیافراگم اختلاف فشار بین خروجی اواپراتور و فشار داخل شیر را تشخیص داده و متناسب با آن، موقعیت سوزن را تغییر می دهد. انعطافپذیری این قطعه تأثیر مستقیمی بر عملکرد دقیق شیر انبساط دارد.
5.فنر کالیبره شده
فنر با نیروی مشخصی در برابر حرکت دیافراگم مقاومت می کند و باعث میشود شیر تنها در فشارهای مشخص باز یا بسته شود. سختی این فنر هنگام تولید به صورت دقیق تنظیم می شود.
6.حسگر دمایی (Thermal Bulb)
در شیرهای انبساط ترموستاتیکی، این حسگر روی لوله خروجی اواپراتور نصب می شود و دمای مبرد را اندازه گیری می کند. اطلاعات این حسگر باعث تنظیم میزان باز شدن شیر و حفظ مقدار مناسب سوپرهیت می شود.
7.مجاری کالیبره شده عبور مبرد
داخل شیر انبساط مسیرهای بسیار دقیقی وجود دارد که سرعت، فشار و دبی مبرد را کنترل می کنند. قطر این مجاری در حد چند دهم میلی متر است و به همین دلیل وجود کوچک ترین آلودگی میتواند عملکرد شیر را مختل کند.
❓شیر انبساط کولر چگونه کار میکند؟
مبرد پس از خروج از کندانسور، به صورت مایع و با فشار بالا وارد شیر انبساط می شود. این قطعه با ایجاد یک افت فشار کنترل شده، باعث کاهش دمای مبرد می شود.
پس از خروج از شیر انبساط، مبرد وارد اواپراتور شده و با جذب گرمای داخل کابین تبخیر میشود. این فرآیند باعث تولید هوای خنک میشود.
در آریزو ۸، ECU سیستم تهویه و سنسورهای دما به صورت غیرمستقیم عملکرد شیر انبساط را پایش می کنند تا سرمایش در شرایط مختلف رانندگی پایدار بماند.
📖دیدگاه مهندسی درباره شیر انبساط کولر چیست
از دیدگاه مهندسی، شیر انبساط کولر یک شیر کنترل دبی (Flow Control Valve) است که وظیفه آن تنظیم جرم مبرد ورودی به اواپراتور بر اساس میزان بار سرمایشی است.
عملکرد این قطعه بر پایه اصول ترمودینامیک و دینامیک سیالات است. هنگام عبور مبرد از مجرای باریک شیر، فشار آن به شدت کاهش پیدا می کند. این افت فشار باعث می شود بخشی از مبرد به صورت لحظه ای تبخیر شود و دمای آن نیز کاهش یابد. این پدیده با عنوان اثر ژول-تامسون (Joule–Thomson Effect) شناخته می شود.
در شیرهای انبساط ترموستاتیکی، دیافراگم و فنر کالیبرهشده به گونهای طراحی شده اند که مقدار سوپرهیت (Superheat) در خروجی اواپراتور را در محدوده استاندارد حفظ کنند. اگر سوپرهیت بیش از حد کم باشد، احتمال ورود مبرد مایع به کمپرسور وجود دارد که می تواند باعث ضربه مایع (Liquid Slugging) و آسیب جدی به کمپرسور شود. اگر سوپرهیت بیش از حد زیاد باشد، بخشی از سطح اواپراتور بدون استفاده باقی می ماند و راندمان سرمایش کاهش پیدا میکند.
در خودروهای جدید مانند X55 Pro، طراحی دقیق شیر انبساط نقش مهمی در کاهش مصرف سوخت و افزایش راندمان سیستم تهویه مطبوع دارد.
✅انواع شیر انبساط کولر
شیر انبساط ترموستاتیکی (TXV)
رایج ترین نوع که با توجه به دمای خروجی اواپراتور، میزان جریان مبرد را تنظیم میکند.
شیر انبساط الکترونیکی (EEV)
در خودروهای پیشرفته و هیبریدی استفاده میشود و توسط ECU کنترل میشود.
لوله اریفیس (Orifice Tube)
در برخی خودروها بهجای شیر انبساط استفاده میشود و ساختار سادهتری دارد.

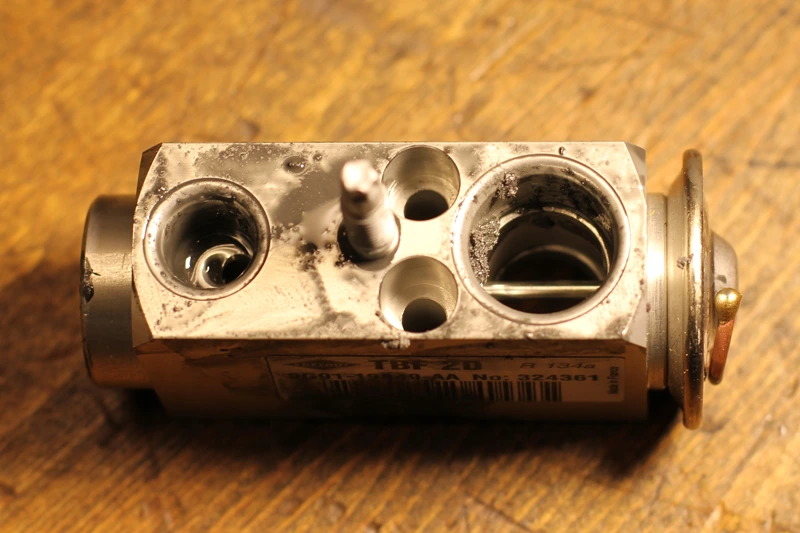

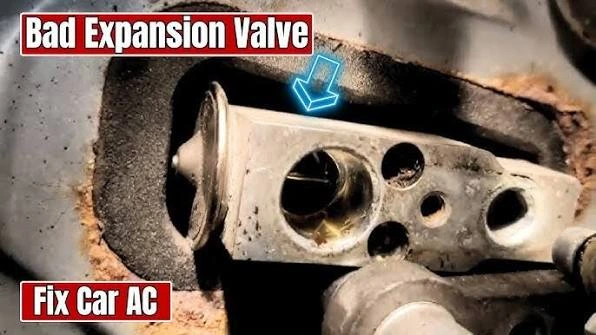

❌علائم خرابی شیر انبساط کولر چیست؟
خرابی شیر انبساط کولر معمولاً بهصورت تدریجی ظاهر میشود و اگر در مراحل اولیه تشخیص داده نشود، میتواند باعث آسیب دیدن کمپرسور، افزایش فشار مدار تبرید و کاهش شدید راندمان سیستم تهویه شود.
کاهش محسوس سرمای کولر
یکی از اولین نشانههای خرابی شیر انبساط، کاهش توان سرمایش کولر است. اگر شیر به دلیل گرفتگی یا خرابی سوزن نتواند مقدار کافی مبرد را وارد اواپراتور کند، فرآیند تبخیر ناقص انجام شده و گرمای داخل کابین بهخوبی جذب نمیشود. در نتیجه حتی با روشن بودن کولر، هوای خروجی تنها کمی خنک خواهد بود.
سرد و گرم شدن متناوب هوای خروجی
اگر دیافراگم یا سوزن شیر انبساط عملکرد پایداری نداشته باشد، میزان عبور مبرد دائماً تغییر میکند. در این شرایط ممکن است چند لحظه هوای بسیار سرد و چند لحظه بعد هوای نسبتاً گرم از دریچهها خارج شود. این نوسان معمولاً نشاندهنده عملکرد نامنظم شیر یا وجود آلودگی در مدار مبرد است.
یخ زدگی اواپراتور یا لوله های کولر
در صورتی که شیر انبساط بیش از اندازه باز بماند، مقدار زیادی مبرد وارد اواپراتور میشود و دمای آن به زیر نقطه انجماد رطوبت هوا میرسد. در این حالت روی سطح اواپراتور یا حتی لولههای آلومینیومی، یخ تشکیل میشود. ادامه این وضعیت باعث کاهش جریان هوا، افت راندمان کولر و در نهایت از کار افتادن موقت سیستم سرمایش خواهد شد.
افزایش فشار کاری کمپرسور
اگر مسیر عبور مبرد در شیر انبساط به دلیل آلودگی یا گیر کردن سوزن محدود شود، کمپرسور مجبور میشود برای عبور دادن مبرد فشار بیشتری تولید کند. این موضوع باعث افزایش بار مکانیکی کمپرسور، بالا رفتن دمای آن و افزایش مصرف سوخت خودرو میشود. ادامه کار در این شرایط میتواند به خرابی کمپرسور منجر شود.
شنیده شدن صدای غیرعادی از سیستم کولر
خرابی شیر انبساط گاهی باعث ایجاد صدای سوت، خشخش یا عبور نامنظم مبرد در داخل مدار میشود. این صداها معمولاً زمانی شنیده میشوند که جریان مبرد بهصورت ناپایدار از مجرای شیر عبور کند یا حبابهای گاز در مسیر مایع تشکیل شوند.
یخ نزدن کامل اواپراتور و کاهش راندمان سرمایش
اگر شیر انبساط کمتر از مقدار استاندارد باز شود، فقط بخشی از سطح اواپراتور توسط مبرد پوشش داده میشود و بقیه سطح آن بدون استفاده باقی میماند. این موضوع باعث کاهش سطح تبادل حرارت و در نتیجه افت محسوس راندمان سیستم تهویه خواهد شد.
افزایش مصرف سوخت خودرو
عملکرد نامناسب شیر انبساط باعث میشود کمپرسور برای رسیدن به دمای مطلوب، مدت زمان بیشتری درگیر باشد. افزایش زمان کارکرد کمپرسور، بار بیشتری به موتور وارد میکند و در نهایت مصرف سوخت خودرو را افزایش میدهد. این حالت در رانندگی شهری و ترافیک بیشتر محسوس است.
ثبت خطا در سیستم تهویه خودرو
در خودروهای جدید مانند تیگو ۸ پرو، فونیکس FX و آریزو ۸ که سیستم تهویه توسط ECU کنترل میشود، عملکرد غیرعادی شیر انبساط میتواند باعث ثبت خطا در یونیت تهویه یا نمایش هشدار مربوط به عملکرد کولر شود. در این شرایط معمولاً با دستگاه دیاگ نیز میتوان ناهنجاریهای فشار مدار را مشاهده کرد.
✅دلایل خرابی شیر انبساط کولر چیست؟
مهمترین عوامل خرابی عبارتاند از:
- آلودگی مدار کولر
- ورود رطوبت به سیستم
- استفاده از مبرد نامناسب
- خرابی خشک کن کولر
- فرسودگی دیافراگم
- گیر کردن سوزن شیر
- وجود براده فلزی ناشی از خرابی کمپرسور
در X22 Pro، خرابی کمپرسور میتواند باعث ورود ذرات فلزی به مدار و آسیب دیدن شیر انبساط شود.
✅تأثیر خرابی شیر انبساط کولر بر سایر قطعات
خرابی این قطعه فقط روی سرمای کولر تأثیر نمیگذارد و ممکن است باعث آسیب به قطعات زیر شود:
- کمپرسور کولر
- کندانسور
- اواپراتور
- خشک کن کولر
- شیلنگ های فشار بالا
- سنسور فشار کولر
در تیگو ۸ پرومکس، ادامه رانندگی با شیر انبساط معیوب می تواند فشار کاری کمپرسور را افزایش داده و هزینه تعمیرات را بهطور قابل توجهی بیشتر کند.
✅تفاوت و خشک کن کولر و شیر انبساط کولر چیست
| قطعه | وظیفه |
|---|---|
| شیر انبساط کولر | کاهش فشار و تنظیم دبی مبرد |
| خشککن کولر | جذب رطوبت و فیلتر کردن ذرات |
| کندانسور | تبدیل مبرد گازی به مایع |
| اواپراتور | جذب گرمای کابین و تولید هوای سرد |
✅نکات مهم برای افزایش عمر شیر انبساط کولر
برای جلوگیری از خرابی زودهنگام این قطعه، رعایت نکات زیر توصیه میشود:
- سیستم کولر را بهصورت دورهای سرویس کنید.
- از مبرد استاندارد و با حجم صحیح استفاده کنید.
- خشککن کولر را در زمان مناسب تعویض کنید.
- هنگام تعمیر کمپرسور، مدار کولر را کاملاً شستوشو دهید.
- از ورود رطوبت به مدار تبرید جلوگیری کنید.
✅خرید شیر انبساط کولر اورجینال
در زمان خرید این قطعه باید به دقت ماشینکاری، کیفیت دیافراگم، جنس بدنه، کالیبراسیون فنر و سازگاری آن با نوع مبرد خودرو توجه شود.
استفاده از شیر انبساط کولر اورجینال باعث افزایش راندمان سرمایش، کاهش فشار کاری کمپرسور و افزایش عمر کل سیستم تهویه مطبوع میشود.
📋قیمت شیر انبساط کولر به چه عواملی بستگی دارد؟
قیمت این قطعه تحت تأثیر عوامل مختلفی قرار دارد:
- نوع خودرو
- نوع شیر (ترموستاتیکی یا الکترونیکی)
- کیفیت ساخت
- برند تولید کننده
- دقت کالیبراسیون
- جنس بدنه
در خودروهای پیشرفته تر، به دلیل استفاده از سیستمهای تهویه دقیق تر، قیمت این قطعه معمولاً بیشتر است.
ℹ️راهنمای خرید قطعات سیستم کولر از رهگام پارت گستر
در هنگام سرویس سیستم تهویه مطبوع، بهتر است شیر انبساط کولر، خشککن کولر، کندانسور، کمپرسور، اواپراتور و سنسور فشار نیز بررسی شوند. در رهگام پارت گستر میتوانید انواع قطعات اورجینال سیستم کولر خودروهای تیگو، آریزو، فونیکس، X22 Pro و X55 Pro را با اطمینان از اصالت و کیفیت تهیه کنید.
نتیجه گیری
اکنون مشخص شد شیر انبساط کولر چیست و چرا به آن قطع کن کولر نیز گفته میشود. این قطعه یکی از مهمترین اجزای سیستم تهویه مطبوع خودرو است که با تنظیم دقیق جریان مبرد، نقش اساسی در ایجاد سرمای مطلوب، محافظت از کمپرسور و افزایش راندمان سیستم کولر دارد. خرابی شیر انبساط میتواند باعث کاهش سرمایش، افزایش فشار سیستم و آسیب دیدن قطعات گرانقیمت شود؛ بنابراین استفاده از قطعات اورجینال و سرویس منظم سیستم کولر اهمیت بسیار زیادی دارد.
