سنسور چشمی دنده عقب چیست و وظایف آن
سنسور چشمی دنده عقب چیست؟(Reverse Parking Sensor) این سؤال برای بسیاری از رانندگان، به ویژه مالکان خودروهای مجهز به سیستم پارک هوشمند مطرح میشود. سنسور چشمی دنده عقب یکی از مهم ترین اجزای سیستم کمک پارک (Parking Assist System) است که وظیفه تشخیص موانع پشت خودرو و هشدار به راننده را بر عهده دارد. این قطعه با استفاده از امواج فراصوت (Ultrasonic Waves)، فاصله خودرو تا موانع را اندازه گیری کرده و اطلاعات را به یونیت کنترل یا نمایشگر خودرو ارسال میکند.
در خودروهای امروزی مانند تیگو ۷ پرو، این سیستم نقش مهمی در پارک ایمن خودرو دارد. همچنین در آریزو ۶ پرو نیز عملکرد صحیح سنسور چشمی دنده عقب باعث کاهش احتمال برخورد با موانع در فضاهای محدود میشود. با پیشرفته تر شدن خودروها، این سنسور به یکی از اجزای اصلی سیستمهای کمک راننده (ADAS) تبدیل شده است.
✅سنسور چشمی دنده عقب چیست و چه وظیفه ای دارد؟
این قطعه یک حسگر الکترونیکی است که معمولاً روی سپر عقب خودرو نصب می شود. این سنسور با ارسال امواج اولتراسونیک و دریافت بازتاب آن ها، فاصله تا موانع را محاسبه میکند.
پس از قرار دادن خودرو در دنده عقب، یونیت کنترل، سنسورها را فعال میکند. هر سنسور چندین بار در ثانیه امواج فراصوت را ارسال کرده و مدت زمان بازگشت موج را اندازه گیری میکند. سپس ECU با استفاده از سرعت انتشار صوت، فاصله دقیق مانع را محاسبه می کند.
در تیگو ۸ پرو، اطلاعات این سنسورها علاوه بر هشدار صوتی، روی نمایشگر مرکزی نیز نمایش داده می شود تا راننده دید بهتری نسبت به محیط اطراف خودرو داشته باشد.
✅نامهای دیگر سنسور چشمی دنده عقب چیست
در بازار قطعات یدکی ممکن است این قطعه با نام های زیر شناخته شود:
- سنسور پارک
- سنسور پارک عقب
- سنسور دنده عقب
- سنسور سپر عقب
- سنسور فاصله سنج عقب
- چشمی دنده عقب
- سنسور اولتراسونیک پارک
تمام این نام ها معمولاً به همین قطعه اشاره دارند.

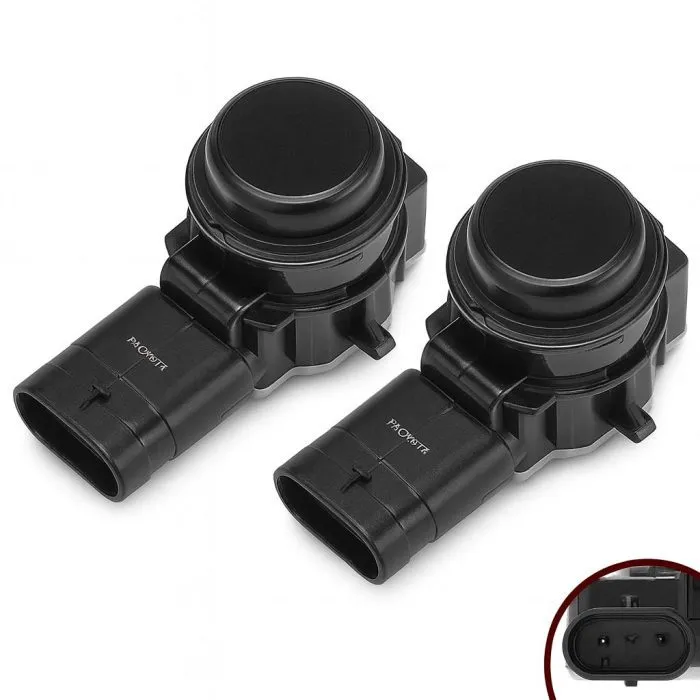

✅اجزای تشکیل دهنده سنسور چشمی دنده عقب چیست
هر سنسور از چند بخش اصلی تشکیل شده است.
➕کریستال پیزوالکتریک (Piezoelectric Element)
مهم ترین بخش سنسور است که وظیفه تولید و دریافت امواج اولتراسونیک را بر عهده دارد.
➕مدار الکترونیکی
سیگنالهای دریافتی را پردازش کرده و به ECU ارسال میکند.
➕قاب محافظ
از سنسور در برابر رطوبت، گرد وغبار و ضربه محافظت میکند.
➕سوکت و سیم کشی
ارتباط سنسور با یونیت کنترل را برقرار میکند.
➕آببندی داخلی
از نفوذ آب به داخل مدار جلوگیری می کند.

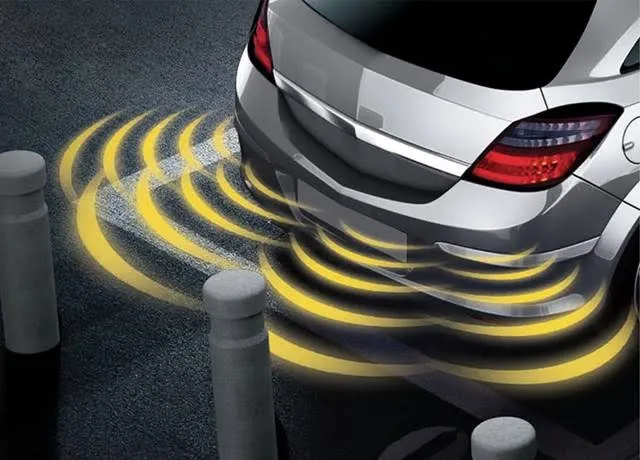

❓سنسور چشمی دنده عقب چگونه کار می کند؟
پس از قرار گرفتن دسته دنده روی حالت R، یونیت پارک فعال میشود.
سنسور امواج اولتراسونیک با فرکانسی حدود ۴۰ کیلوهرتز تولید میکند. این امواج پس از برخورد با مانع بازتاب پیدا می کنند و دوباره به سنسور بازمی گردند.
ECU با استفاده از رابطه زیر فاصله مانع را محاسبه میکند:
Distance = (Sound Speed × Time) ÷ 2
هرچه فاصله خودرو به مانع کمتر شود، فاصله زمانی بوق ها نیز کوتاه تر خواهد شد.
در فونیکس FX این اطلاعات علاوه بر بوق هشدار، به دوربین عقب نیز ارسال میشود تا راننده تصویر دقیق تری از محیط داشته باشد.
📖دیدگاه مهندسی درباره سنسور چشمی دنده عقب چیست
از دیدگاه مهندسی، این قطعه یک حسگر اولتراسونیک فعال (Active Ultrasonic Sensor) است.
برخلاف سنسورهای نوری، این قطعه برای تشخیص مانع به نور محیط وابسته نیست و با انتشار امواج صوتی کار میکند.
عملکرد آن بر پایه Time of Flight (TOF) یا اندازه گیری زمان رفت و برگشت موج است.
این سنسورها باید بتوانند فاصله ای در حدود ۲۰ سانتیمتر تا ۲٫۵ متر را با خطای بسیار کم اندازه گیری کنند.
از نظر مهندسی، عواملی مانند:
- زاویه نصب سنسور
- دمای محیط
- رطوبت
- جنس مانع
- جذب یا انعکاس صوت
می توانند روی دقت اندازه گیری تأثیر بگذارند.
در تیگو ۸ پرومکس، یونیت مرکزی با فیلتر کردن نویز محیط، احتمال هشدار اشتباه را کاهش می دهد.
✅انواع سنسور چشمی دنده عقب
1.سنسور اولتراسونیک ساده
رایج ترین نوع که فقط هشدار صوتی تولید میکند.
2.سنسور مجهز به نمایشگر
فاصله مانع را روی نمایشگر نشان میدهد.
3.سنسور هوشمند
با دوربین عقب و سیستم کمک پارک یکپارچه است.
4.سنسور ۳۶۰ درجه
در خودروهای لوکس برای پوشش کامل اطراف خودرو استفاده میشود.
در آریزو ۸، برخی تیپها از سیستم پارک هوشمند با چندین سنسور اولتراسونیک استفاده میکنند.

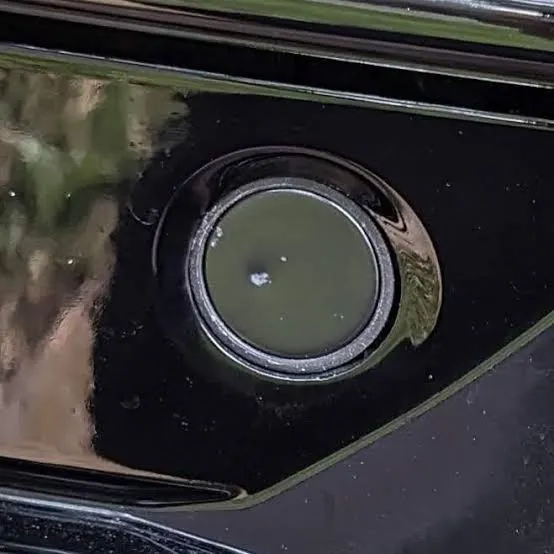

❌علائم خرابی سنسور چشمی دنده عقب چیست؟
خرابی این قطعه معمولاً با نشانه های زیر همراه است.
بوق ممتد هنگام قرار دادن دنده عقب
یکی از رایج ترین علائم خرابی سنسور یا قطعی سیمکشی است.
عدم تشخیص مانع
ممکن است خودرو هیچ هشداری صادر نکند.
هشدار اشتباه
گاهی بدون وجود مانع، سیستم به اشتباه بوق می زند.
نمایش خطای سیستم پارک
در X55 Pro ممکن است پیام خطای Parking Sensor روی صفحه کیلومتر ظاهر شود.
عملکرد نامنظم
گاهی سیستم کار می کند و گاهی از کار می افتد.
❌دلایل خرابی سنسور چشمی دنده عقب چیست
مهم ترین عوامل خرابی عبارت اند از:
- نفوذ آب به داخل سنسور
- ضربه به سپر
- خرابی سوکت
- پارگی سیم کشی
- آلودگی شدید سطح سنسور
- خرابی یونیت پارک
- نوسانات ولتاژ خودرو
در X22 Pro مشاهده شده است که ضربه های خفیف به سپر نیز میتوانند باعث تغییر زاویه نصب سنسور و کاهش دقت آن شوند.
✅تأثیر خرابی سنسور چشمی دنده عقب بر خودرو
اگرچه خرابی این قطعه باعث توقف خودرو نمیشود، اما ایمنی رانندگی را کاهش میدهد.
در تیگو ۷ پرومکس، از کار افتادن سنسور ممکن است عملکرد سیستم کمک پارک را مختل کند. همچنین در تیگو ۸، در صورت خرابی چند سنسور بهطور همزمان، برخی قابلیتهای کمکی راننده نیز غیرفعال میشوند.
✅تفاوت سنسور چشمی دنده عقب با دوربین دنده عقب
| قطعه | وظیفه |
|---|---|
| سنسور چشمی دنده عقب | اندازهگیری فاصله با امواج اولتراسونیک |
| دوربین دنده عقب | نمایش تصویر پشت خودرو |
| رادار نقطه کور | تشخیص خودروهای اطراف |
| دوربین ۳۶۰ درجه | ایجاد نمای کامل اطراف خودرو |
این دو سیستم مکمل یکدیگر هستند و جایگزین هم محسوب نمیشوند.
💡نکات مهم در نگهداری سنسور چشمی دنده عقب
برای افزایش عمر این قطعه رعایت نکات زیر توصیه میشود:
- سطح سنسورها را همیشه تمیز نگه دارید.
- از فشار مستقیم کارواش با فاصله بسیار نزدیک خودداری کنید.

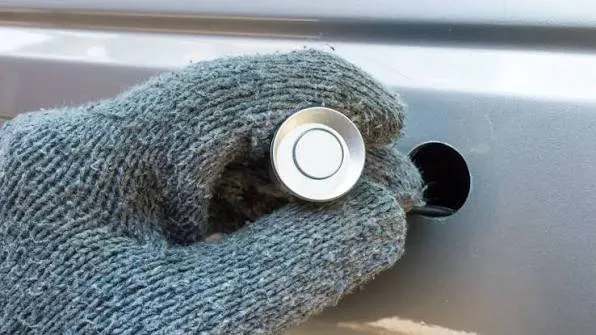

- پس از تصادف یا ضربه به سپر، محل نصب سنسورها بررسی شود.
- از رنگ آمیزی غیراستاندارد روی سنسورها خودداری کنید؛ زیرا ضخامت زیاد رنگ میتواند در انتشار و دریافت امواج اختلال ایجاد کند.
- هنگام شست و شوی خودرو، وجود ترک یا شکستگی روی سطح سنسور را بررسی کنید.
✅خرید سنسور چشمی دنده عقب اورجینال
در زمان خرید باید به نوع فرکانس کاری، کیفیت کریستال پیزوالکتریک، دقت اندازهگیری، مقاومت در برابر نفوذ آب (IP Rating)، کیفیت سوکت و سازگاری با ECU خودرو توجه شود.
استفاده از سنسور اورجینال باعث کاهش هشدارهای اشتباه و افزایش دقت سیستم کمک پارک خواهد شد.
📋قیمت سنسور چشمی دنده عقب به چه عواملی بستگی دارد؟
قیمت این قطعه به عوامل زیر بستگی دارد:
- نوع خودرو
- تعداد سنسورها
- کیفیت ساخت
- برند تولید کننده
- دقت اندازه گیری
- مقاومت در برابر آب و گرد وغبار
- سازگاری با سیستم کمک پارک خودرو
در خودروهای مجهز به سیستم پارک هوشمند، قیمت این قطعه معمولاً بیشتر از مدل های معمولی است.
ℹ️راهنمای خرید قطعات برقی خودرو
در زمان سرویس سیستم پارک خودرو، بهتر است سنسور چشمی دنده عقب، دوربین دنده عقب، دسته سیم سپر و سوکت های ارتباطی نیز بررسی شوند. در وب سایت رهگام پارت گستر میتوانید انواع قطعات اورجینال خودروهای تیگو، آریزو، فونیکس، X22 Pro و X55 Pro را با اطمینان از اصالت کالا تهیه کنید.
🏁 جمع بندی
اکنون مشخص شد سنسور چشمی دنده عقب چیست و چه نقشی در افزایش ایمنی رانندگی دارد. این قطعه با استفاده از امواج اولتراسونیک، فاصله خودرو تا موانع را اندازهگیری کرده و از بروز برخوردهای ناخواسته جلوگیری میکند. خرابی آن میتواند باعث هشدارهای اشتباه، عدم تشخیص مانع و کاهش عملکرد سیستم کمک پارک شود. استفاده از قطعات اورجینال و بررسی دورهای وضعیت سنسورها، بهترین راه برای حفظ عملکرد دقیق این سیستم است.
