سنسور وزن صندلی چیست؟( بررسی تخصصی عملکرد و علائم خرابی)
سیستم ایمنی خودروهای امروزی تنها به باز شدن کیسه هوا در زمان تصادف محدود نمیشود، بلکه قبل از فعال شدن ایربگ باید تشخیص دهد که آیا شخصی روی صندلی نشسته است یا خیر، وزن سرنشین چقدر است و آیا شرایط برای فعال شدن ایربگ مناسب است یا نه. این وظیفه بر عهده سنسور وزن صندلی (Seat Occupancy Sensor یا Occupant Detection Sensor) است؛ قطعه ای که نقش بسیار مهمی در عملکرد سیستم SRS و افزایش ایمنی سرنشینان دارد.
در بسیاری از خودروهای جدید، تصمیم ECU ایربگ تنها بر اساس شدت ضربه اتخاذ نمیشود؛ بلکه اطلاعات دریافتی از سنسور وزن صندلی نیز در الگوریتم تصمیم گیری دخالت دارد. به همین دلیل خرابی این سنسور می تواند باعث روشن شدن چراغ ایربگ، ثبت خطا در ECU و حتی غیرفعال شدن ایربگ سرنشین شود.
✅سنسور وزن صندلی چیست؟

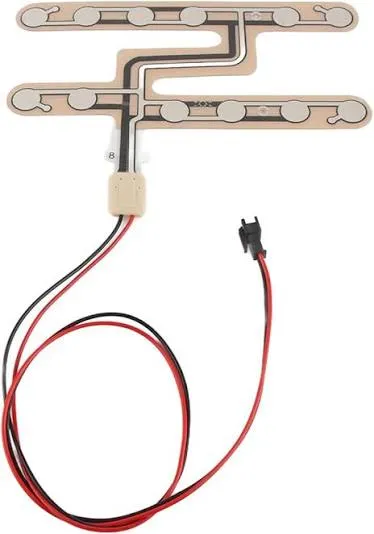

سنسور وزن صندلی یک حسگر الکترونیکی است که در قسمت نشیمنگاه صندلی سرنشین نصب میشود و وظیفه دارد وزن وارد شده بر صندلی را اندازه گیری کرده و اطلاعات را به واحد کنترل ایربگ (Airbag ECU) ارسال کند.
در بسیاری از خودروها اگر وزن اندازه گیری شده کمتر از مقدار تعیین شده باشد (مانند حضور کودک یا نبود سرنشین)، ECU از فعال شدن ایربگ جلوگیری می کند تا از آسیب احتمالی جلوگیری شود. این سیستم بخشی از سامانه Occupant Classification System (OCS) محسوب میشود.
✅نام های دیگر سنسور وزن صندلی
این قطعه در منابع فنی با نام های زیر نیز شناخته میشود:
- Seat Occupancy Sensor
- سنسور اشغال صندلی
- سنسور تشخیص سرنشین

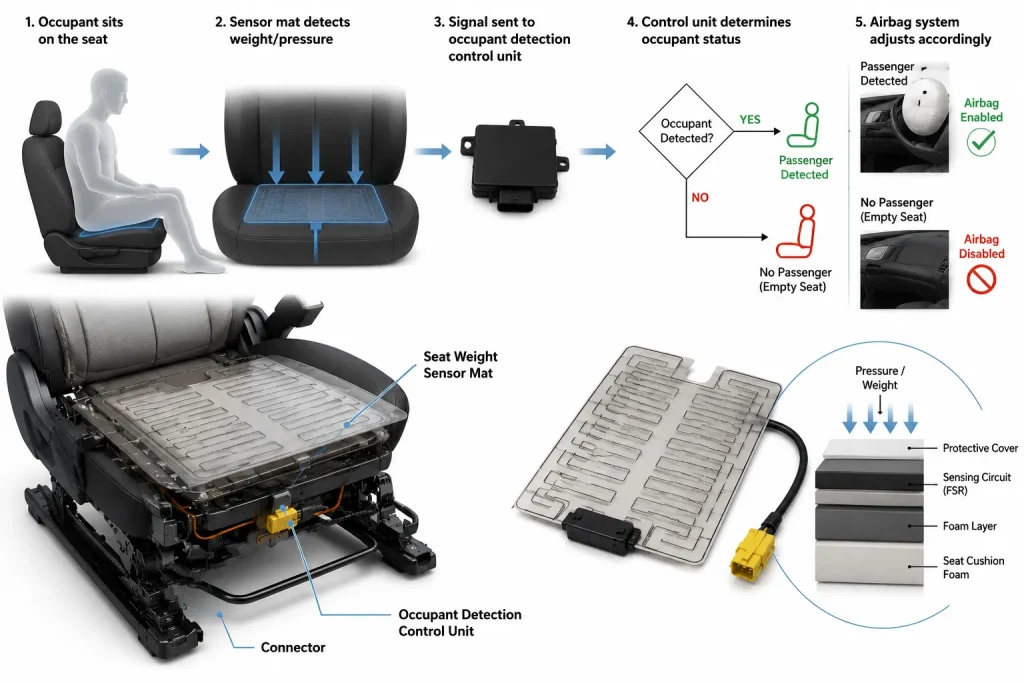

❓سنسور وزن صندلی چگونه کار می کند؟
در خودروهای مدرن، داخل تشک صندلی یا زیر فوم نشیمن، مجموعهای از حسگرهای فشار یا کرنش نصب میشود. این حسگرها تغییر شکل ناشی از اعمال وزن را به سیگنال الکتریکی تبدیل میکنند.
سیگنال تولیدشده وارد ماژول OCS شده و پس از پردازش اولیه به ECU ایربگ ارسال میشود. ECU نیز اطلاعات این سنسور را با دادههای سنسور ضربه، کمربند ایمنی و سایر ورودیها مقایسه کرده و درباره فعال شدن یا نشدن ایربگ تصمیم میگیرد.
در زمان بررسی لوازم یدکی تیگو 8 پرو و پرومکس، سلامت این سنسور اهمیت ویژهای دارد؛ زیرا بسیاری از سیستمهای ایمنی این خودروها به اطلاعات دقیق OCS وابسته هستند.
✅اجزای تشکیل دهنده سنسور وزن صندلی
مهمترین اجزای این مجموعه عبارتاند از:
- پد یا تشک حسگر (Sensor Mat)
- المان های اندازه گیری فشار یا کرنش
- مدار پردازش سیگنال
- ماژول OCS
- سوکت و دسته سیم
- ارتباط CAN با ECU ایربگ
🔍جدول مشخصات فنی سنسور وزن صندلی
| ویژگی | توضیحات |
| نام انگلیسی | Seat Occupancy Sensor |
| نام دیگر | Occupant Detection Sensor |
| محل نصب | داخل یا زیر صندلی سرنشین |
| ارتباط | Airbag ECU |
| فناوری | Pressure Mat / Strain Gauge |
| خروجی | سیگنال دیجیتال یا آنالوگ |
| وظیفه | تشخیص حضور و وزن سرنشین |
✅تحلیل مهندسی عملکرد سنسور وزن صندلی
از دیدگاه مهندسی خودرو، سنسور وزن صندلی صرفاً یک کلید قطع و وصل نیست، بلکه یک سامانه اندازه گیری دقیق نیرو محسوب میشود. در بسیاری از خودروهای جدید از فناوری Strain Gauge یا Pressure Sensitive Mat استفاده می شود که قادر است تغییرات بسیار کوچک تنش مکانیکی را اندازه گیری کند.
زمانی که فرد روی صندلی می نشیند، نیرو به صورت یکنواخت در سطح فوم صندلی توزیع نمیشود. این نیرو از طریق ساختار فلزی صندلی به پد سنسور منتقل شده و موجب تغییر مقاومت الکتریکی یا ظرفیت خازنی المان های داخلی میشود. سپس مدار Conditioning سیگنال، نویزهای محیطی را حذف کرده و داده ای پایدار برای ECU تولید میکند.
یکی از چالشهای طراحی این سنسور، جبران تغییرات ناشی از دما، رطوبت، تغییر شکل فوم صندلی و ارتعاشات خودرو است. به همین دلیل سازندگان از الگوریتمهای کالیبراسیون خودکار استفاده میکنند تا حتی پس از سالها استفاده، دقت اندازهگیری حفظ شود.
در خودروهایی که از لوازم یدکی تیگو 7 پرو و پرومکس استفاده میکنند، پس از تعویض صندلی یا ماژول OCS معمولاً لازم است فرآیند کالیبراسیون توسط دستگاه دیاگ انجام شود؛ در غیر این صورت ممکن است ECU وزن سرنشین را اشتباه تشخیص دهد.
✅تحلیل مهندسی مواد و طراحی
از نظر مهندسی مواد، پد سنسور باید هزاران سیکل بارگذاری را بدون تغییر مشخصات الکتریکی تحمل کند. به همین دلیل معمولاً از پلیمرهای مهندسی مانند PET و Polyimide Film به همراه لایههای رسانای نقره یا مس استفاده میشود.
بدنه کانکتورها اغلب از PBT GF30 یا PA66-GF30 ساخته میشود تا در برابر حرارت، رطوبت و ارتعاش مقاومت بالایی داشته باشد. همچنین مسیرهای رسانا با پوششهای ضدخوردگی محافظت میشوند تا در طول عمر خودرو دچار افزایش مقاومت الکتریکی نشوند.
از دیدگاه طراحی، این سنسور باید علاوه بر تحمل بارهای استاتیکی، در برابر بارهای دینامیکی ناشی از عبور از دستانداز، ترمزگیری شدید و پیچیدن خودرو نیز عملکرد پایداری داشته باشد؛ بنابراین طراحی آن ترکیبی از مهندسی مکانیک، الکترونیک و پردازش سیگنال است.

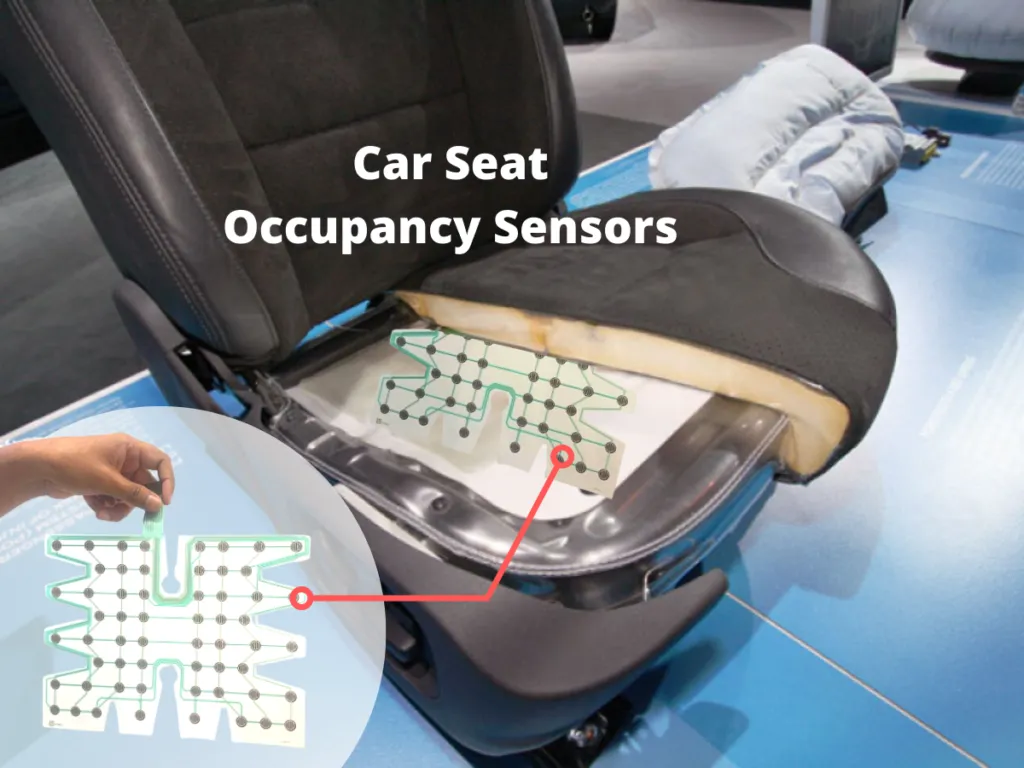

❌علائم خرابی سنسور وزن صندلی
خرابی این قطعه معمولاً با علائم زیر همراه است:
- روشن شدن چراغ ایربگ
- نمایش پیام Passenger Airbag OFF
- ثبت خطای OCS در دستگاه دیاگ
- غیرفعال شدن ایربگ سرنشین
- عملکرد نادرست چراغ وضعیت ایربگ
- خطاهای متناوب سیستم SRS
- تشخیص اشتباه حضور سرنشین
- پاک نشدن خطا پس از تعمیر
در زمان سرویس لوازم یدکی آریزو 5، یکی از موارد مهم، بررسی سلامت سیمکشی و کانکتورهای این سنسور است؛ زیرا بسیاری از خطاهای ثبتشده ناشی از قطعی مدار بوده و نه خرابی خود سنسور.
❓دلایل خرابی سنسور وزن صندلی چیست؟
خرابی سنسور وزن صندلی همیشه به معنای از کار افتادن خود سنسور نیست. این سیستم از چندین بخش شامل پد حسگر، ماژول OCS، سیم کشی، کانکتورها و ECU ایربگ تشکیل شده است و هرگونه ایراد در این زنجیره میتواند باعث ثبت خطا شود.
مهمترین دلایل خرابی عبارتاند از:
- فرسودگی پد سنسور در اثر سال ها تحمل بار
- نفوذ آب یا رطوبت به داخل صندلی
- پارگی یا شکستگی سیم کشی زیر صندلی
- شل شدن یا اکسید شدن کانکتورها
- ضربه شدید به صندلی یا شاسی آن
- نصب غیراصولی روکش یا تعمیرات غیراستاندارد صندلی
- خرابی ماژول OCS
- خطای نرم افزاری یا نیاز به کالیبراسیون مجدد ECU
از دیدگاه مهندسی، بیشترین خرابی در محل اتصال لایههای رسانا به کانکتور رخ میدهد. این نقطه به دلیل لرزشهای مداوم خودرو، حرکت جلو و عقب صندلی و سیکلهای متوالی بارگذاری، تحت تنش مکانیکی قرار دارد و به مرور زمان مقاومت الکتریکی آن افزایش مییابد. افزایش مقاومت باعث تغییر دامنه سیگنال ارسالی شده و ECU آن را به عنوان خرابی سنسور تفسیر میکند.
✅تأثیر خرابی سنسور وزن صندلی بر سایر قطعات
خرابی این قطعه تنها به روشن شدن چراغ ایربگ محدود نمیشود، بلکه عملکرد بخشهای مختلف سیستم ایمنی را نیز تحت تأثیر قرار میدهد.
مهم ترین قطعات مرتبط عبارتاند از:
- ECU ایربگ (SRS ECU)
- سنسورهای ضربه
- پیشکشنده کمربند ایمنی
- کمربند ایمنی هوشمند
- دسته سیم SRS
- کانکتورهای زیر صندلی
- چراغ هشدار ایربگ
- شبکه ارتباطی CAN
در هنگام بررسی لوازم یدکی آریزو 6، اگر چراغ ایربگ روشن باشد، نباید تنها به تعویض سنسور اکتفا کرد؛ بلکه لازم است تمامی اجزای مرتبط با سیستم SRS نیز توسط دستگاه دیاگ بررسی شوند.
✅روش تست و عیب یابی تخصصی سنسور وزن صندلی
عیب یابی این سنسور باید مطابق دستورالعمل کارخانه انجام شود و استفاده از روشهای غیراستاندارد میتواند باعث آسیب به سیستم ایربگ شود.
مراحل پیشنهادی عیب یابی
- بررسی کدهای خطا با دستگاه دیاگ
- کنترل دادههای زنده (Live Data) مربوط به وزن سرنشین
- بررسی سلامت سیم کشی زیر صندلی
- کنترل کانکتورها از نظر اکسید شدگی
- اندازه گیری ولتاژ تغذیه ماژول OCS
- بررسی مقاومت مدار طبق اطلاعات تعمیراتی سازنده
- انجام کالیبراسیون یا Zero Point Calibration پس از تعمیر
در خودروهای جدید، استفاده از اسیلوسکوپ برای بررسی کیفیت سیگنال خروجی نیز میتواند وجود نویز، ناپایداری یا افت ولتاژ را مشخص کند؛ روشی که نسبت به اندازهگیری ساده با مولتیمتر دقت بسیار بالاتری دارد.
ℹ️خرید سنسور وزن صندلی
در زمان خرید این قطعه باید تنها به ظاهر آن توجه نکنید. شماره فنی (Part Number)، نوع سیستم OCS، سال تولید خودرو، نسخه نرمافزار ECU و نوع کانکتور از مهم ترین مواردی هستند که باید بررسی شوند.
استفاده از قطعات متفرقه ممکن است باعث عدم شناسایی سنسور توسط ECU یا ایجاد خطاهای مکرر شود؛ بنابراین تطابق کامل مشخصات فنی اهمیت زیادی دارد.
قیمت سنسور وزن صندلی به چه عواملی بستگی دارد؟
قیمت این قطعه تحت تأثیر عوامل مختلفی قرار دارد، از جمله:
- برند تولید کننده
- نوع فناوری اندازه گیری (Pressure Mat یا Strain Gauge)
- کیفیت مواد اولیه
- کشور سازنده
- وجود ماژول OCS به همراه سنسور
- نرخ ارز
به همین دلیل نمیتوان قیمت ثابتی برای این قطعه اعلام کرد و لازم است مشخصات فنی هر خودرو بهصورت جداگانه بررسی شود.
راهنمای خرید سنسور وزن صندلی
پیش از خرید، شماره فنی، محل نصب، نوع سیستم ایربگ و سازگاری سنسور با ECU خودرو را بررسی کنید. بسیاری از سنسورها از نظر ظاهری مشابه هستند، اما از نظر نرم افزاری و سخت افزاری با یکدیگر تفاوت دارند و ممکن است پس از نصب نیاز به برنامهریزی یا کالیبراسیون داشته باشند.
شما میتوانید با مراجعه به دسته بندیهای تخصصی سایت رهگام پارت گستر، اطلاعات فنی قطعات را بررسی کنید تا از انتخاب نادرست جلوگیری شود. همچنین اگر قصد بررسی لوازم یدکی تیگو 7 پرو و پرومکس، لوازم یدکی تیگو 8 پرو و پرومکس یا سایر لوازم یدکی فونیکس و چری و لوازم یدکی ام وی ام را دارید، بررسی شماره فنی و مشخصات هر قطعه پیش از خرید، بهترین راه برای جلوگیری از خطا در انتخاب است.
جمع بندی
سنسور وزن صندلی یکی از مهمترین حسگرهای سیستم SRS است که وظیفه تشخیص حضور و وزن سرنشین را بر عهده دارد و اطلاعات آن نقش مستقیمی در تصمیم ECU برای فعال یا غیرفعال کردن ایربگ ایفا میکند. این قطعه با استفاده از فناوریهای اندازهگیری فشار یا کرنش، دادههایی با دقت بالا تولید میکند و به همین دلیل طراحی، جنس مواد، کالیبراسیون و کیفیت ساخت آن اهمیت زیادی دارد.
در بسیاری از موارد، روشن شدن چراغ ایربگ ناشی از خرابی خود سنسور نیست و مشکلاتی مانند قطعی سیمکشی، خرابی کانکتورها، اختلال در ماژول OCS یا نیاز به کالیبراسیون مجدد عامل اصلی هستند. بنابراین عیبیابی اصولی با دستگاه دیاگ، بررسی دادههای زنده و استفاده از قطعات استاندارد، بهترین روش برای حفظ عملکرد صحیح سیستم ایمنی خودرو است.
