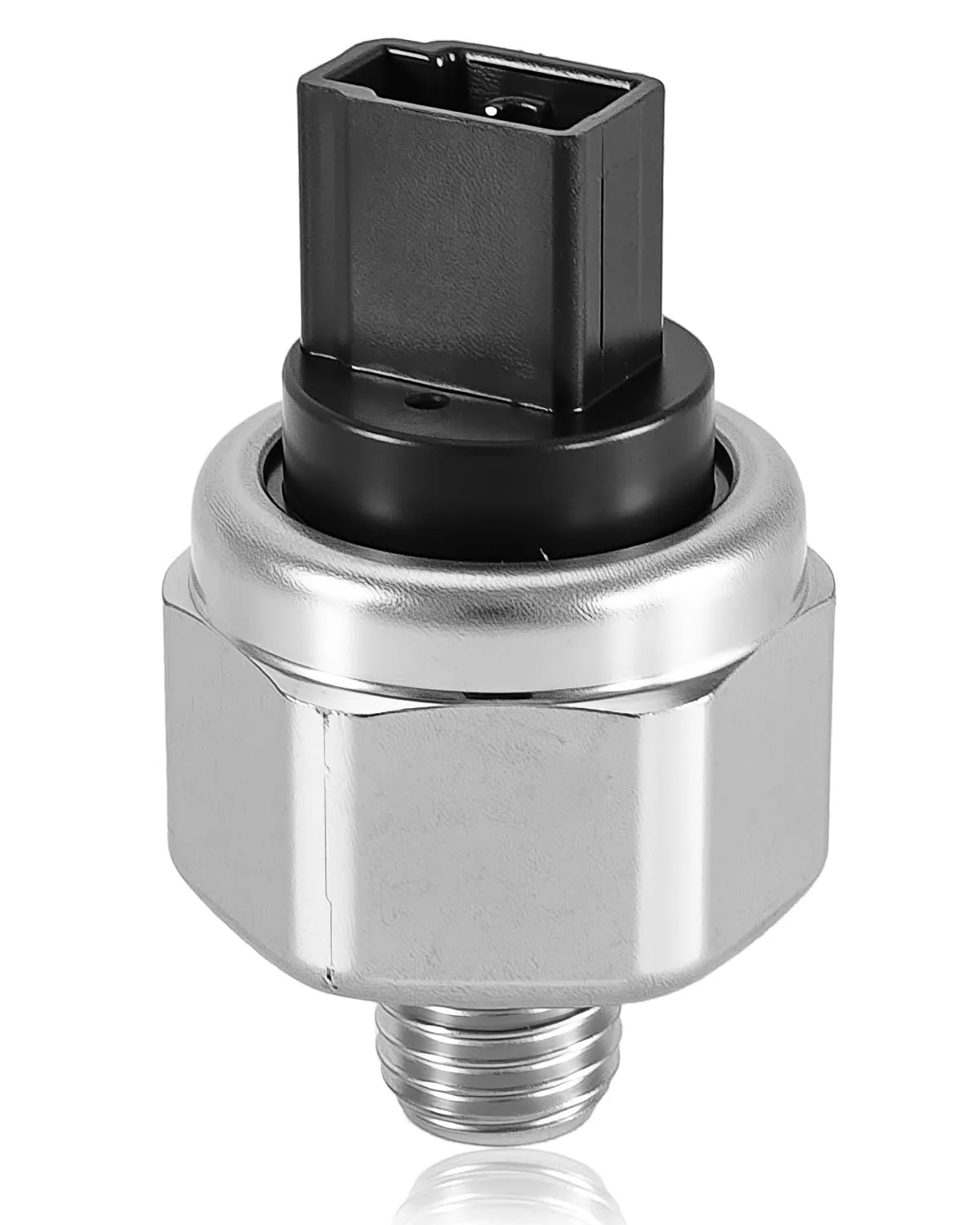

سنسور فشار روغن گیربکس CVT چیست؟
سنسور فشار روغن گیربکس CVT چیست؟ سنسور فشار روغن گیربکس CVT یکی از مهم ترین حسگرهای سیستم کنترل گیربکس اتوماتیک CVT است که وظیفه اندازه گیری لحظه ای فشار روغن هیدرولیک داخل گیربکس و ارسال اطلاعات به واحد کنترل گیربکس (TCM) را بر عهده دارد. این اطلاعات نقش اساسی در تنظیم نسبت انتقال، کنترل پولیهای متغیر، عملکرد شیرهای برقی (Solenoid Valve) و محافظت از گیربکس در برابر آسیبهای ناشی از افت یا افزایش فشار روغن دارند.
در خودروهایی مانند آریزو ۵، عملکرد صحیح این سنسور تأثیر مستقیمی بر نرمی تعویض نسبت دنده، شتاب گیری و طول عمر گیربکس دارد. همچنین در ام وی ام X22، خرابی این قطعه میتواند باعث ورود گیربکس به حالت اضطراری (Limp Mode)، کاهش شتاب و روشن شدن چراغ چک شود.
✅سنسور فشار روغن گیربکس CVT چیست و چه وظیفه ای دارد؟
گیربکسهای CVT برای انتقال قدرت از فشار دقیق روغن هیدرولیک استفاده میکنند. این فشار توسط پمپ روغن تولید شده و از طریق بلوک هیدرولیک (Valve Body) به پولیهای اولیه و ثانویه منتقل میشود.
سنسور فشار روغن گیربکس، فشار واقعی مدار را اندازه گیری کرده و اطلاعات را به TCM ارسال میکند. سپس TCM این اطلاعات را با مقادیر برنامه ریزی شده مقایسه کرده و در صورت نیاز، میزان باز شدن شیرهای برقی را تغییر میدهد تا فشار روغن در محدوده استاندارد باقی بماند.
در آریزو ۶، این فرآیند به صورت لحظه ای و چندین بار در ثانیه انجام میشود تا گیربکس بتواند نسبت انتقال را بدون ضربه و با بیشترین راندمان تغییر دهد.
✅نام های دیگر سنسور فشار روغن گیربکس CVT
در بازار لوازم یدکی ممکن است این قطعه با نامهای زیر نیز شناخته شود:
- سنسور فشار گیربکس CVT
- سنسور فشار روغن گیربکس اتوماتیک
- سنسور فشار هیدرولیک گیربکس
- سنسور فشار روغن CVT
✅ساختمان داخلی سنسور فشار روغن گیربکس CVT
این سنسور از اجزای دقیقی تشکیل شده که وظیفه تبدیل فشار روغن به سیگنال الکتریکی را بر عهده دارند.
دیافراگم حساس به فشار
با تغییر فشار روغن، دیافراگم تغییر شکل داده و مقدار فشار را حس میکند.
المان پیزورزیستیو (Piezoresistive Element)
تغییرات مکانیکی دیافراگم را به تغییر مقاومت الکتریکی تبدیل میکند.
مدار تقویت کننده سیگنال
سیگنال خام را پردازش کرده و آن را به ولتاژ قابل تحلیل برای TCM تبدیل میکند.
بدنه فلزی مقاوم
در برابر فشار بالا، دمای زیاد و تماس دائمی با روغن گیربکس مقاومت بالایی دارد.
سوکت ارتباطی
ولتاژ تغذیه و سیگنال خروجی را بین سنسور و TCM منتقل میکند.
❓سنسور فشار روغن گیربکس CVT چگونه کار می کند؟
پس از روشن شدن موتور، پمپ روغن گیربکس فشار لازم را ایجاد میکند. روغن تحت فشار به سنسور میرسد و دیافراگم داخلی آن متناسب با مقدار فشار تغییر شکل میدهد.
مدار الکترونیکی سنسور این تغییر را به سیگنال ولتاژ تبدیل کرده و به TCM ارسال میکند. اگر فشار کمتر یا بیشتر از مقدار استاندارد باشد، واحد کنترل بلافاصله عملکرد شیرهای برقی را اصلاح کرده یا برای جلوگیری از آسیب، گیربکس را وارد حالت ایمنی میکند.
در ام وی ام X22، حتی تغییرات جزئی فشار نیز میتواند بر عملکرد پولیهای گیربکس و کیفیت شتابگیری تأثیر بگذارد.
📖دیدگاه مهندسی درباره سنسور فشار روغن گیربکس CVT
از دیدگاه مهندسی، گیربکس CVT برای انتقال گشتاور به فشار دقیق روغن وابسته است. هرگونه اختلاف فشار، باعث لغزش تسمه یا زنجیر CVT، کاهش راندمان انتقال نیرو و افزایش استهلاک پولیها میشود.
سنسور فشار روغن معمولاً از فناوری Piezoresistive Pressure Measurement استفاده میکند که قادر است فشار روغن را با دقت بسیار بالا اندازهگیری کند. TCM نیز با استفاده از الگوریتمهای کنترلی، اطلاعات این سنسور را با دور موتور، بار موتور، موقعیت دریچه گاز و سرعت خودرو مقایسه کرده و فشار مطلوب را محاسبه میکند.
از دیدگاه مهندسی، مهم ترین ویژگی های این سنسور عبارت اند از:
- دقت اندازه گیری فشار
- سرعت پاسخ دهی بالا
- مقاومت در برابر دمای زیاد روغن
- پایداری در فشارهای متغیر
- مقاومت در برابر آلودگی روغن
- سازگاری کامل با واحد کنترل گیربکس
در آریزو ۵، عملکرد صحیح این سنسور نقش مهمی در جلوگیری از لغزش تسمه CVT و افزایش عمر گیربکس دارد.
✅انواع سنسور فشار روغن گیربکس CVT
سنسور آنالوگ
فشار را به صورت ولتاژ متغیر برای TCM ارسال میکند و رایج ترین نوع در خودروهای سواری است.
سنسور دیجیتال
اطلاعات را به صورت دیجیتال منتقل میکند و دقت و سرعت بیشتری دارد.
سنسور یکپارچه با بلوک هیدرولیک
در برخی گیربکسها، سنسور داخل مجموعه Valve Body نصب شده و بهصورت مستقل قابل تعویض نیست.
❌علائم خرابی سنسور فشار روغن گیربکس CVT چیست؟
خرابی این سنسور معمولاً با نشانه های زیر همراه است.
ضربه هنگام حرکت
در صورت ارسال اطلاعات اشتباه، TCM فشار روغن را نادرست تنظیم کرده و گیربکس هنگام شروع حرکت یا تغییر نسبت انتقال ضربه ایجاد میکند.
کاهش شتاب خودرو
در آریزو ۶، فشار نامناسب روغن باعث میشود پولیها نتوانند نسبت انتقال مناسب را ایجاد کنند و خودرو شتاب مطلوبی نداشته باشد.
روشن شدن چراغ چک
خرابی سنسور معمولاً باعث ثبت خطا در TCM یا ECU و روشن شدن چراغ Check Engine میشود.
ورود گیربکس به حالت اضطراری
در ام وی ام X22، اگر TCM فشار روغن را غیرعادی تشخیص دهد، برای جلوگیری از آسیب داخلی، گیربکس را وارد حالت Limp Mode میکند.
تأخیر در حرکت اولیه
پس از قرار دادن دستهدنده روی D یا R، ممکن است خودرو با تأخیر شروع به حرکت کند که یکی از دلایل آن، ارسال اطلاعات نادرست توسط سنسور فشار است.
افزایش دمای گیربکس
فشار نامناسب روغن موجب افزایش اصطکاک داخلی و بالا رفتن دمای گیربکس خواهد شد که در صورت ادامه، عمر روغن و قطعات داخلی را کاهش میدهد.
❌دلایل خرابی سنسور فشار روغن گیربکس CVT
مهمترین عوامل خرابی عبارتاند از:
- فرسودگی المان حساس به فشار
- آلودگی روغن گیربکس
- استفاده از روغن نامناسب
- نفوذ برادههای فلزی
- نوسانات ولتاژ
- خرابی سوکت یا سیمکشی
- افزایش بیش از حد دمای روغن
در آریزو ۵، تعویض نکردن بهموقع روغن گیربکس میتواند باعث کاهش دقت عملکرد این سنسور شود.
✅تأثیر خرابی سنسور فشار روغن گیربکس بر سایر قطعات
خرابی این سنسور میتواند باعث آسیب به بخشهای مختلف گیربکس شود، از جمله:
- شیرهای برقی گیربکس (Solenoid Valve)
- بلوک هیدرولیک (Valve Body)
- پولی اولیه و ثانویه
- تسمه یا زنجیر CVT
- پمپ روغن گیربکس
- بلبرینگهای داخلی گیربکس
🔍تفاوت سنسور فشار روغن گیربکس CVT و سنسور دمای روغن گیربکس
| قطعه | وظیفه |
|---|---|
| سنسور فشار روغن گیربکس CVT | اندازهگیری فشار هیدرولیک روغن |
| سنسور دمای روغن گیربکس | اندازه گیری دمای روغن گیربکس |
| شیر برقی گیربکس | کنترل مسیر و فشار روغن |
| پمپ روغن گیربکس | ایجاد فشار هیدرولیک |
✅خرید سنسور فشار روغن گیربکس CVT اورجینال
در هنگام خرید، به کیفیت المان اندازهگیری، مقاومت در برابر دمای بالا، سازگاری با TCM و کیفیت آببندی توجه کنید. استفاده از سنسور فشار روغن گیربکس CVT باعث کنترل دقیق فشار روغن و افزایش طول عمر گیربکس خواهد شد.
✅قیمت سنسور فشار روغن گیربکس CVT به چه عواملی بستگی دارد؟
قیمت این قطعه تحت تأثیر عوامل زیر است:
- مدل خودرو
- نوع گیربکس CVT
- کیفیت سنسور
- برند تولیدکننده
- دقت اندازهگیری
- محل نصب روی گیربکس
ℹ️راهنمای خرید سنسور فشار روغن گیربکس CVT
اگر قصد خرید سنسور فشار روغن گیربکس CVT اورجینال را دارید، بهتر است همزمان وضعیت روغن گیربکس، فیلتر گیربکس، بلوک هیدرولیک و شیرهای برقی نیز بررسی شوند. در رهگام پارت گستر میتوانید انواع قطعات اورجینال مناسب آریزو ۵، آریزو ۶ و ام وی ام X22 را با اطمینان از اصالت و کیفیت تهیه کنید.
🏁جمعبندی
اکنون مشخص شد سنسور فشار روغن گیربکس CVT چیست و چه نقشی در عملکرد صحیح گیربکس دارد. این سنسور با اندازهگیری دقیق فشار روغن هیدرولیک، اطلاعات لازم را در اختیار TCM قرار میدهد تا نسبت انتقال، عملکرد پولیها و شیرهای برقی بهصورت دقیق کنترل شوند. استفاده از سنسور فشار روغن گیربکس CVT اورجینال، تعویض بهموقع روغن استاندارد و سرویس منظم گیربکس، مهمترین عوامل افزایش عمر و عملکرد بدون نقص گیربکس CVT هستند.
