سنسور ضربه چیست ؟ بررسی تخصصی وعلائم خرابی و راهنمای خرید
در موتورهای احتراق داخلی مدرن، کنترل زمان جرقه زنی یکی از مهم ترین عوامل تأثیرگذار بر راندمان، توان خروجی، مصرف سوخت و طول عمر موتور است. یکی از قطعاتی که نقش حیاتی در این فرآیند ایفا میکند، سنسور ضربه یا سنسور ناک (Knock Sensor) است. بسیاری از مالکان خودرو این قطعه را تنها زمانی می شناسند که چراغ چک موتور روشن شود یا خودرو دچار افت شتاب شود؛ اما از دیدگاه مهندسی، این سنسور یکی از مهم ترین ابزارهای ECU برای محافظت از موتور در برابر پدیده خطرناک ناک محسوب میشود.
اگر بخواهیم به زبان ساده توضیح دهیم که سنسور ضربه چیست؟ باید گفت این قطعه وظیفه تشخیص ارتعاشات غیرعادی ناشی از احتراق نامناسب در سیلندر را بر عهده دارد و اطلاعات لازم را برای اصلاح زمان جرقه به ECU ارسال میکند. در بسیاری از خودروهای مدرن، خرابی سنسور ناک می تواند باعث کاهش توان موتور، افزایش مصرف سوخت و حتی آسیبهای جدی به پیستون و سوپاپها شود.

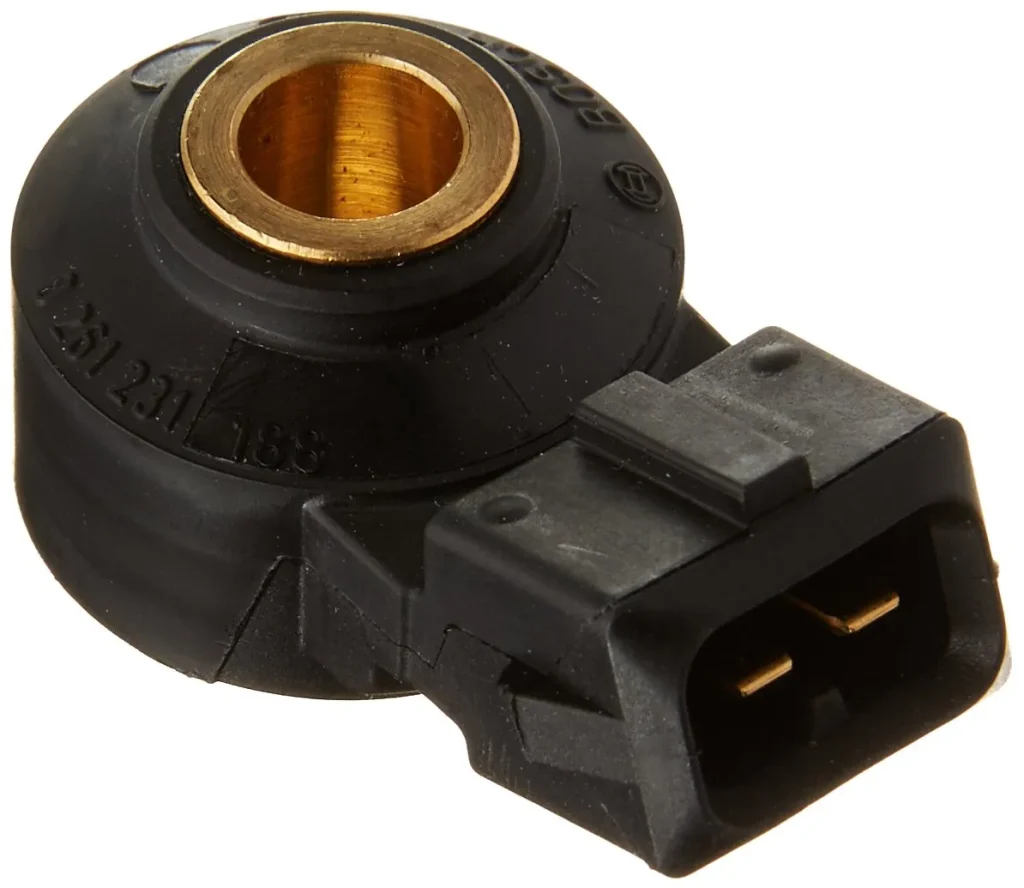

✅سنسور ضربه چیست؟

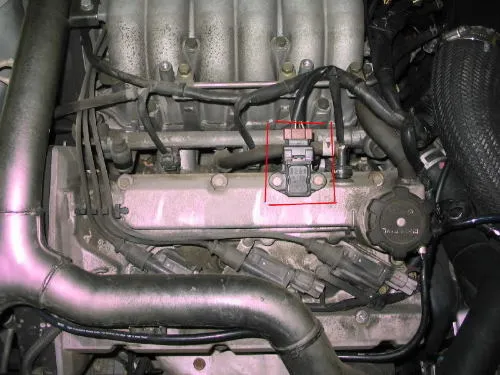

سنسور ضربه یا Knock Sensor یک حسگر الکترونیکی است که روی بلوک سیلندر موتور نصب میشود و ارتعاشات ناشی از احتراق را کنترل میکند.
این سنسور وظیفه دارد پدیده ای به نام ناک (Engine Knock) یا احتراق ضربهای را تشخیص دهد. هنگامی که مخلوط سوخت و هوا قبل از زمان مناسب یا به صورت غیرکنترل شده منفجر شود، امواج ضربه ای شدیدی در محفظه احتراق ایجاد میشود. سنسور ناک این ارتعاشات را شناسایی کرده و به ECU اطلاع میدهد.
✅سنسور ناک چیست؟
در واقع سنسور ناک و سنسور ضربه دو نام برای یک قطعه هستند.
در منابع فنی خودرو معمولاً از عبارت Knock Sensor استفاده میشود، اما در بازار قطعات یدکی ایران، این قطعه بیشتر با نام سنسور ناک شناخته میشود.
❓پدیده ناک موتور چیست؟
قبل از شناخت عملکرد سنسور باید بدانیم ناک چیست.
ناک زمانی رخ میدهد که مخلوط سوخت و هوا به جای احتراق تدریجی توسط جرقه شمع، به صورت انفجاری مشتعل شود. این اتفاق باعث ایجاد موجهای فشاری شدید در داخل سیلندر میشود.
نتایج ایجاد ناک:
- افزایش دمای محفظه احتراق
- کاهش راندمان موتور
- آسیب به پیستون
- آسیب به سوپاپ ها
- آسیب به یاتاقانها
- افزایش مصرف سوخت
به همین دلیل خودروسازان از سنسور ناک برای جلوگیری از این مشکل استفاده میکنند.
🔍جدول مشخصات و عملکرد سنسور ضربه
| ویژگی | توضیحات |
| نام انگلیسی | Knock Sensor |
| نام رایج | سنسور ضربه |
| محل نصب | بلوک سیلندر |
| وظیفه اصلی | تشخیص احتراق ضربه ای |
| نوع سیگنال | ولتاژ AC |
| ارتباط با ECU | مستقیم |
| نقش در زمان جرقه | بسیار مهم |
| تأثیر بر مصرف سوخت | مستقیم |
❓سنسور ضربه چگونه کار میکند؟
عملکرد این سنسور بر پایه فناوری پیزوالکتریک (Piezoelectric) است.
داخل سنسور یک کریستال پیزوالکتریک قرار دارد که در برابر ارتعاشات مکانیکی ولتاژ تولید میکند. زمانی که ناک در موتور ایجاد میشود، فرکانس ارتعاشات بلوک سیلندر تغییر میکند.
سنسور این ارتعاشات را به سیگنال الکتریکی تبدیل کرده و به ECU ارسال میکند. ECU نیز با تأخیر در زمان جرقه زنی (Ignition Retard) از ادامه ناک جلوگیری میکند.
✅اجزای تشکیل دهنده سنسور ناک
ساختار داخلی این قطعه شامل اجزای زیر است:
- کریستال پیزوالکتریک
- بدنه فلزی مقاوم
- مدار پردازش سیگنال
- کانکتور ارتباطی
- پیچ اتصال به بلوک موتور
- عایق های ضد ارتعاش
طراحی این قطعات به گونه ای انجام میشود که سنسور بتواند تنها فرکانسهای مشخص مربوط به ناک را تشخیص دهد.
✅انواع سنسور ضربه
در صنعت خودرو دو نوع اصلی سنسور ناک وجود دارد.
1. سنسور ناک رزنانسی (Resonant Type)
این نوع روی یک فرکانس خاص تنظیم شده و فقط ارتعاشات مربوط به ناک را تشخیص میدهد.
2. سنسور ناک باند پهن (Wide Band Type)
نسل جدیدتر سنسورها هستند که طیف گسترده ای از فرکانسها را تحلیل میکنند و دقت بالاتری دارند.
📖تحلیل مهندسی عملکرد سنسور ناک
از دیدگاه مهندسی موتور، سنسور ناک یکی از مهمترین ابزارهای محافظت از موتور محسوب میشود.
در شرایط عادی، مهندسان تلاش میکنند زمان جرقه تا حد امکان به نقطه بهینه نزدیک باشد تا بیشترین توان تولید شود. اما نزدیک شدن بیش از حد به این نقطه میتواند احتمال ناک را افزایش دهد.
سنسور ناک این امکان را فراهم میکند که ECU به صورت لحظه ای شرایط احتراق را پایش کند و در صورت مشاهده احتراق ضربه ای، زمان جرقه را اصلاح نماید.
مزایای این سیستم:
- افزایش راندمان موتور
- کاهش مصرف سوخت
- محافظت از پیستونها
- افزایش عمر موتور
- کاهش آلایندگی
📖تحلیل مهندسی مواد و طراحی
کریستالهای پیزوالکتریک مورد استفاده در سنسورهای ناک معمولاً از مواد سرامیکی خاص ساخته میشوند.
ویژگیهای موردنیاز این مواد:
- حساسیت بالا به ارتعاش
- مقاومت حرارتی زیاد
- پایداری الکتریکی
- مقاومت در برابر روغن و رطوبت
- طول عمر بالا
همچنین بدنه فلزی سنسور باید بتواند ارتعاشات بلوک سیلندر را بدون اتلاف به کریستال منتقل کند.

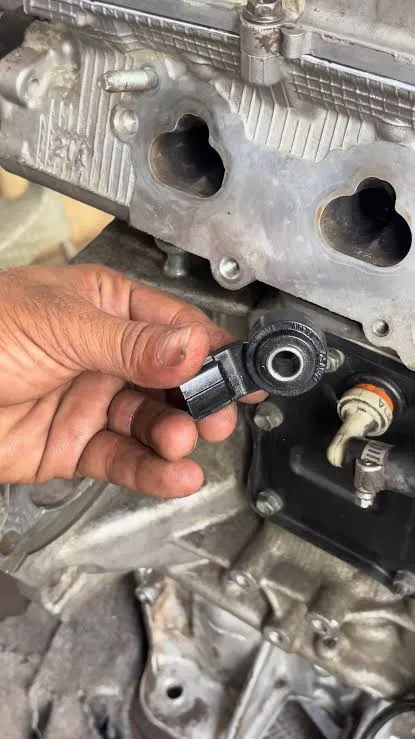

❌علائم خرابی سنسور ضربه چیست؟
خرابی این سنسور معمولاً با نشانههای زیر همراه است:
- روشن شدن چراغ چک موتور
- افت شتاب خودرو
- افزایش مصرف سوخت
- ناک زدن موتور
- کاهش توان در سربالایی
- لرزش غیرعادی موتور
- تأخیر در شتابگیری
- افزایش دمای موتور
- احتراق ناقص
- کاهش راندمان موتور
🔍جدول علائم خرابی و علت احتمالی
| علامت خرابی | علت احتمالی |
| روشن شدن چراغ چک | خرابی مدار سنسور |
| افزایش مصرف سوخت | ارسال اطلاعات اشتباه به ECU |
| ناک زدن موتور | عدم تشخیص ضربات |
| افت توان | تغییر زمان جرقه توسط ECU |
| لرزش موتور | خطای سیگنال سنسور |
✅دلایل خرابی سنسور ناک
مهمترین عوامل خرابی عبارتاند از:
- استهلاک طبیعی قطعه
- ضربه فیزیکی
- خرابی سیمکشی
- نفوذ رطوبت
- افزایش بیش از حد دمای موتور
- شل شدن محل نصب
- خرابی کانکتور
- نوسانات ولتاژ سیستم برق
✅تأثیر خرابی سنسور ضربه بر سایر قطعات
خرابی این سنسور میتواند به مرور زمان به قطعات گرانقیمت موتور آسیب وارد کند.
قطعاتی که ممکن است تحت تأثیر قرار بگیرند:
- پیستون
- رینگ پیستون
- سوپاپها
- یاتاقانها
- شمع
- کوئل
- کاتالیست
- واشر سرسیلندر
به همین دلیل نباید خرابی سنسور ناک را نادیده گرفت.
✅روش تست و عیب یابی تخصصی سنسور ناک
برای بررسی سلامت سنسور ضربه میتوان از روش های زیر استفاده کرد:
تست با دستگاه دیاگ
مشاهده پارامتر Knock Retard و خطاهای ثبت شده ECU.
تست مقاومت سنسور
اندازهگیری مقاومت داخلی با مولتیمتر و مقایسه با مقادیر استاندارد.
تست سیگنال خروجی
بررسی ولتاژ تولیدی سنسور هنگام ایجاد ارتعاش کنترلشده.
بررسی سیم کشی
کنترل کانکتورها و سیمهای ارتباطی با ECU.
ℹ️خرید سنسور ضربه
در هنگام خرید این قطعه باید به شماره فنی، مدل موتور و برند تولید کننده توجه شود.
استفاده از سنسورهای بی کیفیت میتواند موجب تشخیص اشتباه ناک و کاهش عملکرد موتور شود. در خودروهایی که از لوازم یدکی ام وی ام استفاده میکنند نیز کیفیت این قطعه اهمیت بالایی دارد. همچنین در بسیاری از خودروهای جدید مجهز به لوازم یدکی فونیکس و چری وهمچنین لوازم یدکی تیگو 8 پرومکس، عملکرد صحیح سنسور ناک نقش مهمی در راندمان موتورهای توربوشارژ دارد.
قیمت سنسور ضربه به چه عواملی بستگی دارد؟
عوامل مؤثر بر قیمت عبارتاند از:
- برند تولید کننده
- کیفیت کریستال پیزوالکتریک
- کشور سازنده
- نوع سنسور
- اصلی یا افترمارکت بودن
- نرخ ارز
- دقت اندازه گیری
- کیفیت مدار الکترونیکی
راهنمای خرید سنسور ضربه
برای خرید سنسور ضربه بهتر است قطعه ای را انتخاب کنید که از نظر شماره فنی کاملاً با موتور خودرو سازگار باشد. استفاده از نمونههای متفرقه ممکن است باعث ارسال اطلاعات نادرست به ECU و بروز مشکلات احتراقی شود.
اگر قصد خرید لوازم یدکی ام وی ام یا لوازم یدکی فونیکس و چری را دارید، پیشنهاد میشود از فروشگاههای تخصصی مانند رهگام پارت گستر بازدید نمایید. همچنین درسایت رهگام پارت گستر میتوانید مشخصات فنی، سازگاری قطعات با مدل خودرو و برندهای معتبر موجود در بازار را بررسی کرده و انتخاب مطمئنتری داشته باشید.
جمع بندی
اکنون که میدانیم سنسور ضربه چیست و چرا با نام سنسور ناک نیز شناخته میشود، میتوان اهمیت این قطعه را در حفاظت از موتور بهتر درک کرد. سنسور ناک با تشخیص احتراق ضربهای، به ECU کمک میکند زمان جرقه را اصلاح کرده و از آسیبهای جدی به موتور جلوگیری نماید. استفاده از قطعات استاندارد، سرویس دورهای موتور و توجه به علائم خرابی این سنسور میتواند نقش مهمی در افزایش عمر موتور و کاهش هزینههای تعمیرات داشته باشد.
