سنسور زاویه فرمان چیست و علائم خرابی آن
سنسور زاویه فرمان چیست؟ سنسور زاویه فرمان یکی از مهم ترین حسگرهای سیستمه ای ایمنی و کنترل پایداری خودرو است که زاویه چرخش غربیلک فرمان، سرعت چرخش فرمان و جهت حرکت آن را به صورت لحظهای اندازه گیری می کند. اطلاعات این سنسور به واحد کنترل الکترونیکی (ECU) ارسال می شود تا سیستمهایی مانند ESP، ESC، ABS، TCS، EPS و سیستم کمکی حفظ پایداری خودرو بتوانند تصمیمات دقیقی برای حفظ کنترل خودرو اتخاذ کنند.
در خودروهای مدرن مانند تیگو ۷ پرو، سنسور زاویه فرمان نقش بسیار مهمی در عملکرد صحیح سیستم کنترل پایداری دارد. همچنین در آریزو ۶ پرو، خرابی این سنسور میتواند باعث روشن شدن چراغ ESP، اختلال در عملکرد فرمان برقی و کاهش دقت سیستمهای کمکی رانندگی شود.
✅سنسور زاویه فرمان چیست و چه وظیفه ای دارد؟
سنسور زاویه فرمان روی مجموعه ستون فرمان نصب میشود و میزان چرخش فرمان را نسبت به موقعیت صفر اندازه گیری می کند. علاوه بر زاویه فرمان، این سنسور میتواند سرعت چرخش و جهت حرکت فرمان را نیز تشخیص دهد.
هنگامی که راننده فرمان را می چرخاند، اطلاعات زاویه و سرعت گردش به ECU ارسال میشود. ECU این دادهها را با اطلاعات دریافتی از سنسور سرعت چرخ، سنسور شتاب جانبی (Lateral Acceleration Sensor) و سنسور نرخ گردش خودرو (Yaw Rate Sensor) مقایسه می کند تا وضعیت واقعی حرکت خودرو را تحلیل کند.
در تیگو ۸ پرو، اگر خودرو وارد پیچ شود و احتمال کم فرمانی یا بیش فرمانی وجود داشته باشد، ECU با استفاده از اطلاعات سنسور زاویه فرمان، سیستم ESP را فعال کرده و با ترمزگیری روی چرخهای مشخص، خودرو را به مسیر صحیح بازمیگرداند.
✅نامهای دیگر سنسور زاویه فرمان چیست
در بازار قطعات یدکی، این قطعه با نام های زیر نیز شناخته می شود:
- سنسور فرمان
- سنسور زاویه غربیلک فرمان
- سنسور موقعیت فرمان
- سنسور SAS
- حسگر زاویه فرمان
- Steering Angle Sensor
گاهی این سنسور با سنسور گشتاور فرمان اشتباه گرفته میشود، در حالی که عملکرد این دو قطعه کاملاً متفاوت است.
✅ساختمان داخلی سنسور زاویه فرمان
سنسور زاویه فرمان یک حسگر الکترونیکی بسیار دقیق است که از بخش های مختلفی تشکیل شده است.
دیسک کد گذاری (Encoder Disc)
با چرخش فرمان، این دیسک نیز میچرخد و اطلاعات زاویه را تولید میکند.
حسگر مغناطیسی یا اپتیکی
بسته به نوع سنسور، موقعیت دیسک را با استفاده از میدان مغناطیسی یا نور تشخیص میدهد.
مدار پردازش سیگنال
سیگنال خام را پردازش کرده و به داده دیجیتال تبدیل میکند.
میکروکنترلر داخلی
زاویه، جهت و سرعت چرخش فرمان را محاسبه کرده و اطلاعات را از طریق شبکه CAN به ECU ارسال میکند.
کانکتور ارتباطی
وظیفه انتقال تغذیه و دادههای سنسور را بر عهده دارد.
❓سنسور زاویه فرمان چگونه کار می کند؟
با چرخاندن فرمان، دیسک داخلی سنسور نیز حرکت میکند. حسگر مغناطیسی یا اپتیکی این حرکت را تشخیص داده و مقدار دقیق زاویه را محاسبه میکند.
اطلاعات اندازه گیری شده در هر ثانیه دهها بار به ECU ارسال میشود. ECU نیز این اطلاعات را با سرعت خودرو، سرعت چرخ ها و شتاب جانبی مقایسه می کند.
در فونیکس FX، این دادهها علاوه بر سیستم ESP، توسط فرمان برقی (EPS) نیز استفاده میشوند تا میزان نیروی کمکی فرمان در شرایط مختلف رانندگی به صورت هوشمند تنظیم شود.

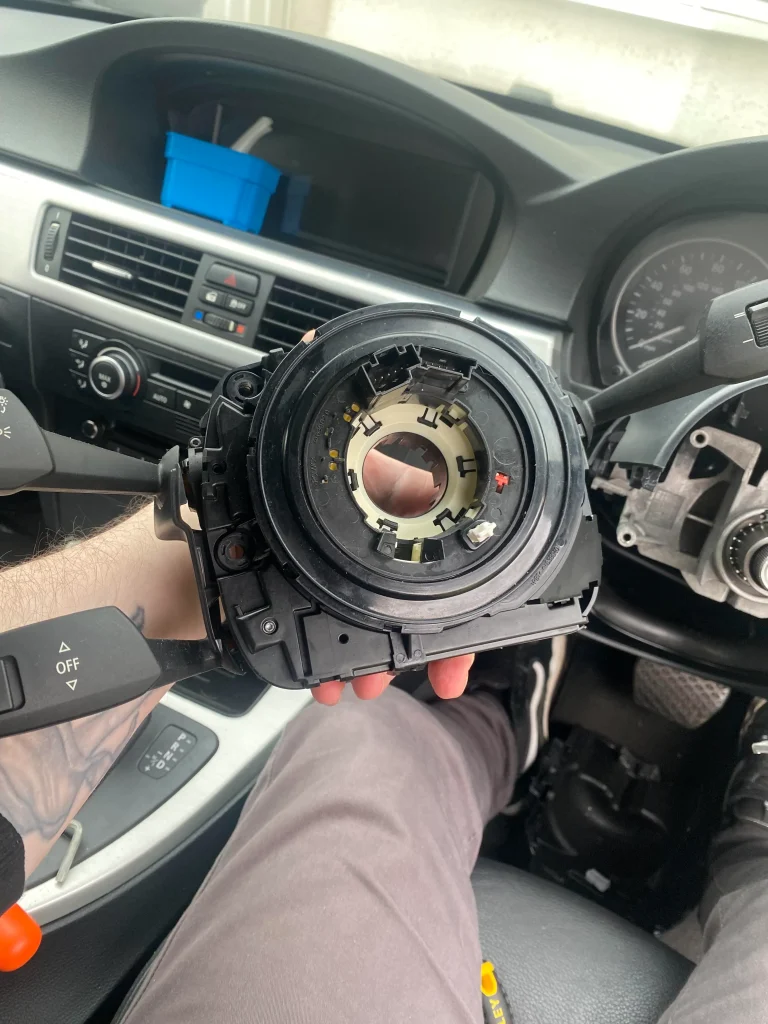

سنسور زاویه فرمان چگونه کار می کند؟
📖دیدگاه مهندسی درباره سنسور زاویه فرمان چیست
از دیدگاه مهندسی خودرو، سنسور زاویه فرمان یکی از مهم ترین حسگرهای سیستم دینامیک خودرو (Vehicle Dynamics Control) محسوب می شود.
این سنسور معمولاً از فناوری Hall Effect یا Magneto-Resistive Sensor استفاده میکند و قادر است زاویه فرمان را با دقتی کمتر از یک درجه اندازه گیری کند.
ECU با استفاده از مدل ریاضی حرکت خودرو، زاویه واقعی فرمان را با مسیر حرکت خودرو مقایسه میکند. اگر اختلاف میان زاویه فرمان و مسیر حرکت از مقدار مشخصی بیشتر شود، سیستم کنترل پایداری وارد عمل میشود.
از نظر مهندسی، مهم ترین پارامترهای این سنسور عبارت اند از:
- دقت اندازه گیری زاویه
- سرعت نمونه برداری
- رزولوشن سنسور
- زمان پاسخ (Response Time)
- مقاومت در برابر نویز الکترومغناطیسی (EMI)
- قابلیت کالیبراسیون
در آریزو ۸، اطلاعات سنسور زاویه فرمان از طریق شبکه CAN Bus به چندین یونیت کنترلی ارسال میشود و همزمان توسط سیستم ESP، EPS و سامانههای کمکی رانندگی مورد استفاده قرار میگیرد.
✅انواع سنسور زاویه فرمان
سنسور اپتیکی
در این نوع، زاویه فرمان با استفاده از دیسک نوری و فرستنده و گیرنده نور اندازهگیری میشود.
سنسور مغناطیسی
رایج ترین نوع در خودروهای امروزی که از سنسور اثر هال یا فناوری مغناطیسی استفاده میکند.
سنسور القایی
در برخی خودروهای قدیمی تر مورد استفاده قرار گرفته و دقت کمتری نسبت به انواع جدید دارد.

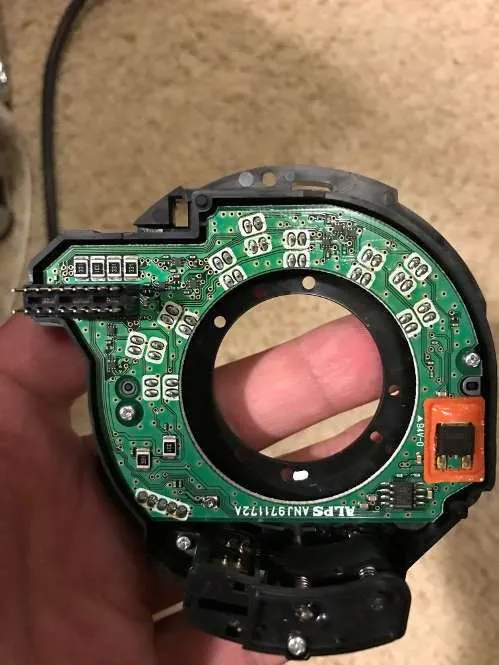

❌علائم خرابی سنسور زاویه فرمان چیست؟
خرابی این سنسور معمولاً باعث اختلال در عملکرد سیستمهای ایمنی خودرو می شود و نباید نادیده گرفته شود.
روشن شدن چراغ ESP یا ESC
یکی از رایج ترین نشانهها، روشن شدن چراغ سیستم کنترل پایداری است. در صورت ارسال اطلاعات نادرست، ECU دیگر قادر به تحلیل صحیح مسیر حرکت خودرو نخواهد بود و سیستم را غیرفعال میکند.
سفت یا نرم شدن غیرعادی فرمان برقی
در X55 Pro، خرابی سنسور زاویه فرمان میتواند باعث شود یونیت EPS میزان نیروی کمکی را اشتباه محاسبه کند. در نتیجه فرمان ممکن است بیش از حد نرم یا بیش از حد سفت شود.
عملکرد نامناسب سیستم کنترل کشش (TCS)
اطلاعات نادرست زاویه فرمان باعث میشود سیستم کنترل کشش نتواند لغزش چرخ ها را به درستی مدیریت کند، بهویژه هنگام شتاب گیری در سطوح لغزنده.
فعال نشدن صحیح سیستم ESP
در پیچ های تند یا مانورهای ناگهانی، ECU برای تشخیص کم فرمانی و بیش فرمانی به اطلاعات این سنسور وابسته است. خرابی آن باعث کاهش کارایی سیستم کنترل پایداری میشود.
بازنگشتن مقدار زاویه فرمان به صفر
در برخی موارد، پس از صاف شدن فرمان، مقدار زاویه همچنان عددی غیر از صفر را نشان میدهد. این حالت معمولاً به کالیبراسیون نادرست یا خرابی داخلی سنسور مربوط است.
ثبت خطا در دستگاه دیاگ
در X22 Pro و بسیاری از خودروهای جدید، خرابی سنسور باعث ثبت کدهای خطای مرتبط با Steering Angle Sensor در ECU میشود.
❌دلایل خرابی سنسور زاویه فرمان چیست
مهم ترین عوامل خرابی عبارت اند از:
- فرسودگی مدار داخلی
- نفوذ رطوبت
- آسیب دیدن سیم کشی
- ضربه به ستون فرمان
- نوسانات ولتاژ
- خرابی شبکه CAN
- کالیبراسیون نادرست پس از تنظیم فرمان یا میزان فرمان
در تیگو ۸ پرومکس، پس از انجام میزان فرمان یا تعویض جعبه فرمان، لازم است سنسور مجدداً کالیبره شود.
✅تأثیر خرابی سنسور زاویه فرمان بر سایر قطعات
خرابی این سنسور میتواند عملکرد قطعات و سیستم های زیر را مختل کند:
- فرمان برقی (EPS)
- سیستم کنترل پایداری (ESP)
- سیستم کنترل کشش (TCS)
- سیستم ABS
- یونیت کنترل ترمز
- سیستم کمک حرکت در سربالایی (HAC)
در فونیکس FX، خرابی این سنسور ممکن است باعث غیرفعال شدن چندین سیستم ایمنی بهطور هم زمان شود.
✅تفاوت سنسور زاویه فرمان و سنسور گشتاور فرمان
| قطعه | وظیفه |
|---|---|
| سنسور زاویه فرمان | اندازه گیری زاویه، جهت و سرعت چرخش فرمان |
| سنسور گشتاور فرمان | اندازه گیری نیروی واردشده توسط راننده به فرمان |
| سنسور Yaw Rate | اندازه گیری نرخ گردش خودرو حول محور عمودی |
| سنسور شتاب جانبی | اندازه گیری شتاب جانبی خودرو در پیچها |
❓آیا سنسور زاویه فرمان نیاز به کالیبراسیون دارد؟
بله. پس از انجام عملیات هایی مانند:
- تعویض جعبه فرمان
- تعویض فرمان برقی
- تعویض سنسور زاویه فرمان
- تنظیم زوایای چرخ (میزان فرمان)
- تعویض باتری در برخی خودروها
ممکن است لازم باشد سنسور با دستگاه دیاگ کالیبره شود. در غیر این صورت، حتی اگر سنسور سالم باشد، سیستم ESP ممکن است عملکرد درستی نداشته باشد.
📋خرید سنسور زاویه فرمان اورجینال
در هنگام خرید، به دقت اندازه گیری، کیفیت مدار الکترونیکی، سازگاری با ECU، قابلیت کالیبراسیون و کیفیت سوکت ها توجه کنید. استفاده از سنسور زاویه فرمان اورجینال باعث عملکرد دقیق سیستمهای ایمنی و جلوگیری از خطاهای مکرر خواهد شد.
❓قیمت سنسور زاویه فرمان به چه عواملی بستگی دارد؟
عوامل مؤثر بر قیمت عبارت اند از:
- نوع خودرو
- برند تولیدکننده
- فناوری ساخت (اپتیکی یا مغناطیسی)
- کیفیت مدار الکترونیکی
- دقت اندازه گیری
- سازگاری با شبکه CAN
ℹ️راهنمای خرید سنسور زاویه فرمان
اگر قصد خرید سنسور زاویه فرمان اورجینال را دارید، بهتر است هم زمان سلامت فرمان برقی، سیم کشی ستون فرمان، یونیت ABS و شبکه ارتباطی خودرو نیز بررسی شود. در رهگام پارت گستر میتوانید انواع قطعات اورجینال مناسب خودروهای تیگو، آریزو، فونیکس، X22 Pro و X55 Pro را با اطمینان از اصالت و کیفیت تهیه کنید.
جمع بندی
اکنون مشخص شد سنسور زاویه فرمان چیست و چرا یکی از مهم ترین حسگرهای سیستمهای ایمنی خودرو به شمار میرود. این سنسور با اندازهگیری دقیق زاویه، سرعت و جهت چرخش فرمان، اطلاعات لازم را در اختیار سیستمهای ESP، ABS، TCS و EPS قرار میدهد تا خودرو در شرایط مختلف، پایداری و کنترل خود را حفظ کند. بررسی دورهای، کالیبراسیون صحیح و استفاده از قطعات اورجینال، بهترین راه برای جلوگیری از بروز خطا در سیستمهای ایمنی و افزایش ایمنی رانندگی است.
