سنسور زاویه فرمان و کابل حلزونی ایربگ چیست؟(تفاوت، علائم خرابی، تشخیص)
تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ چیست؟ این سؤال یکی از رایج ترین پرسشها هنگام تعمیر سیستم فرمان و ایربگ خودرو است. بسیاری از افراد تصور میکنند سنسور زاویه فرمان و کابل حلزونی ایربگ (فنر ساعتی) یک قطعه هستند، در حالی که از نظر ساختار، عملکرد و وظیفه کاملاً با یکدیگر تفاوت دارند. کابل حلزونی ایربگ وظیفه انتقال جریان برق و سیگنال های الکتریکی بین فرمان و بدنه خودرو را بر عهده دارد، اما سنسور زاویه فرمان وظیفه اندازه گیری زاویه، جهت و سرعت چرخش فرمان را انجام میدهد.
در خودروهای جدید مانند تیگو ۷ پرو، این دو قطعه معمولاً در کنار یکدیگر و روی مجموعه فرمان نصب می شوند و به همین دلیل اغلب با یکدیگر اشتباه گرفته می شوند. همچنین در آریزو ۶ پرو، خرابی هر یک از این قطعات علائم متفاوتی ایجاد میکند و روش عیب یابی آنها نیز کاملاً متفاوت است. در ادامه به بررسی دقیق تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ میپردازیم.
✅سنسور زاویه فرمان چیست؟
سنسور زاویه فرمان یک حسگر الکترونیکی است که میزان چرخش فرمان، سرعت چرخش و جهت حرکت آن را اندازه گیری میکند. اطلاعات این سنسور به ECU ارسال میشود تا سیستمهای ESP، ESC، ABS، TCS و فرمان برقی (EPS) بتوانند وضعیت واقعی خودرو را تحلیل کرده و در صورت نیاز وارد عمل شوند.
در تیگو ۸ پرو، این سنسور یکی از مهمترین ورودی های سیستم کنترل پایداری محسوب میشود و نقش مستقیمی در حفظ تعادل خودرو در پیچ ها دارد.

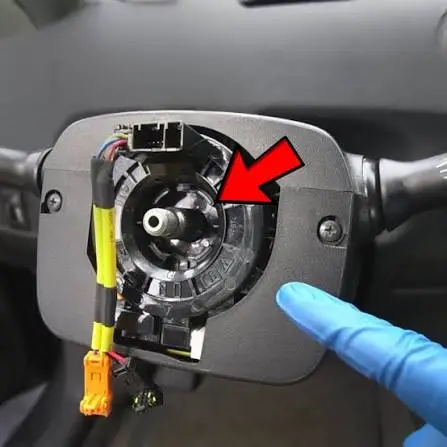

✅کابل حلزونی ایربگ چیست؟
کابل حلزونی ایربگ که با نام فنر ساعتی نیز شناخته می شود، یک رابط الکتریکی دوار است که ارتباط بین فرمان و دسته سیم اصلی خودرو را حفظ می کند. این قطعه از یک کابل فلت مارپیچی تشکیل شده و هنگام چرخش فرمان بدون قطع شدن مدار، سیگنال های الکتریکی را منتقل می کند.
در لوازم یدکی فونیکس FX، مدار ایربگ راننده، بوق، کلیدهای روی فرمان و در برخی نسخه ها بخشی از ارتباط سنسور زاویه فرمان نیز از طریق همین قطعه عبور می کند.
🔍مهم ترین تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ چیست؟
اگرچه این دو قطعه کنار یکدیگر نصب میشوند، اما وظایف کاملاً متفاوتی دارند. در این جدول مهمترین تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ اورده شده است:
| ویژگی | سنسور زاویه فرمان | کابل حلزونی ایربگ |
|---|---|---|
| وظیفه اصلی | اندازهگیری زاویه و سرعت چرخش فرمان | انتقال برق و سیگنال بین فرمان و بدنه |
| نوع قطعه | حسگر الکترونیکی | رابط الکتریکی |
| خروجی | اطلاعات دیجیتال برای ECU | جریان برق و سیگنال |
| ارتباط با ESP | مستقیم | غیرمستقیم |
| ارتباط با ایربگ | ندارد | مستقیم |
| نیاز به کالیبراسیون | بله | خیر (فقط نصب صحیح) |
همانطور که مشاهده میشود، مهم ترین تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ این است که سنسور زاویه فرمان اطلاعات تولید می کند، اما کابل حلزونی فقط اطلاعات و جریان برق را منتقل میکند.
❓آیا سنسور زاویه فرمان داخل کابل حلزونی ایربگ قرار دارد؟
پاسخ این سؤال به طراحی خودرو بستگی دارد.
در بسیاری از خودروهای جدید مانند X55 Pro، سنسور زاویه فرمان روی مجموعه فنر ساعتی نصب شده و هر دو به صورت یک مجموعه کامل عرضه می شوند. اما از نظر فنی، همچنان دو قطعه مجزا با دو وظیفه متفاوت هستند.
در برخی خودروها نیز سنسور زاویه فرمان کاملاً مستقل از کابل حلزونی ساخته شده و به صورت جداگانه قابل تعویض است.
❌علائم خرابی سنسور زاویه فرمان
خرابی سنسور معمولاً با نشانه های زیر همراه است:
روشن شدن چراغ ESP
رایج ترین علامت، روشن شدن چراغ سیستم کنترل پایداری است.
خرابی در فرمان برقی
در برخی خودروها مانند تیگو ۸ پرومکس، ممکن است فرمان بیش از حد نرم یا سفت شود.
ثبت خطر در دستگاه دیاگ
کدهای خطای مربوط به Steering Angle Sensor در ECU ثبت میشوند.
عملکرد نادرست سیستم کنترل کشش
سیستم TCS و ESP ممکن است عملکرد صحیحی نداشته باشند.

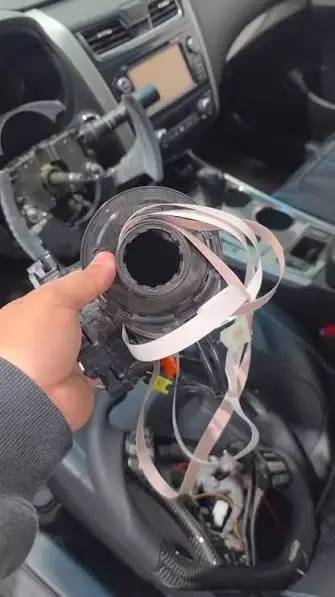

❌علائم خرابی کابل حلزونی ایربگ
خرابی کابل حلزونی معمولاً علائم متفاوتی ایجاد میکند.
روشن شدن چراغ ایربگ
قطع شدن مدار ایربگ باعث روشن شدن چراغ Airbag میشود.
از کار افتادن بوق
پارگی کابل داخلی باعث قطع مدار بوق خواهد شد.
غیرفعال شدن کلیدهای روی فرمان
در X22 Pro، کلیدهای مولتیمدیا و کروز کنترل ممکن است از کار بیفتند.
اختلال در سیستم سنسور زاویه فرمان
در خودروهایی که سنسور روی مجموعه فنر ساعتی قرار دارد، خرابی کابل میتواند باعث ایجاد خطای سنسور نیز شود.
❓چگونه خرابی سنسور زاویه فرمان و کابل حلزونی ایربگ را از هم تشخیص دهیم؟
در عمل، تفاوت علائم کمک زیادی به تشخیص خرابی میکند.
- اگر فقط چراغ ESP روشن شده باشد، احتمال خرابی سنسور زاویه فرمان بیشتر است.
- اگر چراغ ایربگ روشن شود و بوق یا کلیدهای فرمان نیز از کار بیافتند، احتمال خرابی کابل حلزونی بسیار بیشتر خواهد بود.
- در برخی خودروها ممکن است خرابی مجموعه فنر ساعتی باعث بروز همزمان هر دو نوع خطا شود که در این حالت استفاده از دستگاه دیاگ ضروری است.
❓آیا خرابی کابل حلزونی باعث خرابی سنسور زاویه فرمان میشود؟
خیر. این دو قطعه از نظر عملکرد مستقل هستند، اما در خودروهایی که سنسور روی مجموعه فنر ساعتی نصب شده است، خرابی کابل داخلی میتواند ارتباط سنسور با ECU را قطع کند. در این شرایط، ممکن است تصور شود سنسور خراب شده است، در حالی که مشکل از کابل حلزونی است.
📖خرید سنسور زاویه فرمان و کابل حلزونی ایربگ اورجینال
در هنگام خرید، ابتدا باید با دستگاه دیاگ علت اصلی خرابی مشخص شود. تعویض اشتباه هر یک از این قطعات علاوه بر افزایش هزینه، ممکن است مشکل خودرو را برطرف نکند. استفاده از قطعات اورجینال باعث عملکرد صحیح سیستم ایربگ، فرمان برقی و کنترل پایداری خواهد شد.
ℹ️قیمت سنسور زاویه فرمان و کابل حلزونی ایربگ به چه عواملی بستگی دارد؟
عوامل مؤثر بر قیمت عبارتاند از:
- مدل خودرو
- عرضه شدن قطعات بهصورت جداگانه یا مجموعه کامل
- کیفیت ساخت
- تعداد مدارهای داخلی کابل حلزونی
- نوع سنسور زاویه فرمان
- برند تولید کننده
اگر قصد خرید سنسور زاویه فرمان و کابل حلزونی ایربگ (فنر ساعتی) را دارید، توصیه میشود قبل از تعویض، خودرو توسط دستگاه دیاگ عیب یابی شود تا علت اصلی مشخص گردد. در رهگام پارت گستر میتوانید انواع قطعات اورجینال مناسب خودروهای تیگو ۷ پرومکس، تیگو ۸ پرو، لوازم یدکی تیگو ۸ پرومکس، فونیکس FX، لوازم یدکی آریزو۵، آریزو ۶، و لوازم یدکی آریزو ۸، X22 Pro و X55 Pro را با اطمینان از اصالت و کیفیت تهیه کنید.
🏁جمع بندی
اکنون مشخص شد تفاوت سنسور زاویه فرمان و کابل حلزونی ایربگ چیست. سنسور زاویه فرمان وظیفه اندازهگیری زاویه، سرعت و جهت چرخش فرمان را بر عهده دارد و اطلاعات لازم را برای سیستمهای ESP و EPS فراهم میکند، در حالی که کابل حلزونی ایربگ یا فنر ساعتی تنها وظیفه انتقال جریان برق و سیگنال بین فرمان و بدنه خودرو را انجام میدهد. اگرچه این دو قطعه در بسیاری از خودروها کنار یکدیگر نصب میشوند، اما از نظر ساختار، عملکرد و روش عیبیابی کاملاً با یکدیگر تفاوت دارند.
