سرپلوس داخلی چیست و علائم خرابی آن
شناخت اینکه سرپلوس داخلی چیست از اهمیت ویژهای برخوردار است زیرا این قطعه یکی از حساس ترین اجزای مجموعه پلوس محسوب میشود و خرابی آن میتواند باعث لرزش شدید خودرو، افت کیفیت رانندگی و حتی آسیب به گیربکس شود. سیستم انتقال قدرت در خودروهای دیفرانسیل جلو و چهارچرخ محرک از مجموعه ای از قطعات مکانیکی دقیق تشکیل شده است که وظیفه انتقال گشتاور از گیربکس به چرخ ها را بر عهده دارند.
در خودروهای مدرن امروزی مانند تیگو 8 پرومکس که از موتورهای توربوشارژ با گشتاور بالا بهره میبرند، طراحی سرپلوس داخلی با دقت مهندسی بسیار بالایی انجام میشود تا بتواند تنش های پیچشی و محوری را به طور همزمان تحمل کند.
به همین دلیل آشنایی با این قطعه و چگونگی عملکرد آن، برای تعمیرکاران، کارشناسان فنی و مالکان خودرو اهمیت زیادی دارد.
✔︎سرپلوس داخلی چیست؟
برای درک بهتر ابتدا باید با ساختار سیستم انتقال نیرو آشنا شویم. سر پلوس یا کله پلوس داخلی قطعه ای است که در سمت گیربکس و دیفرانسیل نصب شده و وظیفه انتقال گشتاور از خروجی گیربکس به شفت پلوس را بر عهده دارد.
برخلاف سرپلوس خارجی که عمدتاً برای تحمل زوایای فرمان طراحی شده است، سرپلوس داخلی باید علاوه بر انتقال نیرو، تغییرات طولی مجموعه پلوس را نیز جبران کند. این تغییرات طولی در اثر عملکرد سیستم تعلیق و بالا و پایین شدن چرخها ایجاد میشود.
باید گفت این قطعه در واقع یک مفصل هم سرعت (Constant Velocity Joint) با قابلیت حرکت محوری است که امکان انتقال یکنواخت گشتاور را در شرایط مختلف حرکتی فراهم میکند.

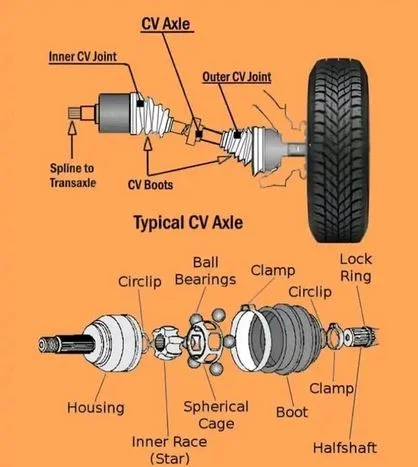

ساختار فنی سرپلوس داخلی
از دیدگاه مهندسی مکانیک خودرو، سرپلوس داخلی معمولاً از نوع Tripod Joint یا Plunging Joint طراحی میشود. این مجموعه شامل اجزای زیر است:
- سه پایه (Tripod Spider)
- رولرهای غلتشی
- محفظه داخلی یا Tulip Housing
- خارهای نگهدارنده
- گردگیر
- گریس مخصوص فشار بالا
در خودروهایی مانند آریزو 5، طراحی این مجموعه به گونه ای است که رولرها در مسیرهای ماشینکاری شده داخل محفظه حرکت می کنند و امکان جا به جایی محوری چند سانتی متری را فراهم میسازند.
این ویژگی باعث میشود طول موثر پلوس در هنگام عملکرد سیستم تعلیق تغییر کرده و تنش اضافی به گیربکس یا چرخها منتقل نشود.
✔️ نحوه عملکرد سرپلوس داخلی در انتقال قدرت
زمانی که موتور گشتاور تولید میکند، نیرو از طریق گیربکس به دیفرانسیل منتقل می شود. خروجی دیفرانسیل مستقیماً به سرپلوس داخلی متصل است. رولرهای موجود در مجموعه سه پایه درون شیارهای مخصوص حرکت کرده و گشتاور را با حداقل اصطکاک منتقل می کنند.
در خودروهای فونیکس و چری این فرآیند باید با دقت بسیار بالا انجام شود؛ زیرا کوچک ترین لقی در مسیر حرکت رولرها میتواند باعث ایجاد لرزش در شتاب گیری شود.
یکی از مهم ترین مزایای استفاده از مفصلهای Tripod در سرپلوس داخلی، کاهش تنشهای ناشی از تغییر طول پلوس و افزایش راندمان انتقال نیرو است.
✅مقایسه مشخصات فنی سرپلوس داخلی و خارجی
| مشخصه فنی | سرپلوس داخلی | سرپلوس خارجی |
|---|---|---|
| محل نصب | سمت گیربکس | سمت چرخ |
| نوع مفصل | Tripod Joint | Rzeppa Joint |
| قابلیت حرکت محوری | بسیار زیاد | بسیار محدود |
| تحمل زاویه فرمان | کم | بسیار زیاد |
| وظیفه اصلی | انتقال نیرو و جبران تغییر طول | انتقال نیرو در زاویه فرمان |
| نوع بار غالب | محوری و پیچشی | پیچشی و شعاعی |
این تفاوتها نشان میدهد که درک صحیح اینکه سرپلوس داخلی چیست نیازمند شناخت کامل وظایف مهندسی آن در سیستم انتقال قدرت است.
✔️ علائم خرابی سرپلوس داخلی
خرابی سرپلوس داخلی معمولاً برخلاف سرپلوس خارجی با صدای تق تق در پیچ ها همراه نیست. مهمترین نشانه خرابی این قطعه لرزش خودرو هنگام شتاب گیری است.
در بسیاری از خودروها از جمله تیگو 7 مشاهده لرزش در بازه سرعتی 60 تا 100 کیلومتر بر ساعت میتواند نشان دهنده سایش رولرها یا ایجاد لقی در مسیرهای حرکتی داخل محفظه سرپلوس باشد.
از دیگر علائم خرابی می توان به موارد زیر اشاره کرد:
- ضربه هنگام شروع حرکت
- لرزش فرمان در زمان شتاب گیری
- کوبش در انتقال قدرت
- ایجاد صدا هنگام تعویض دنده

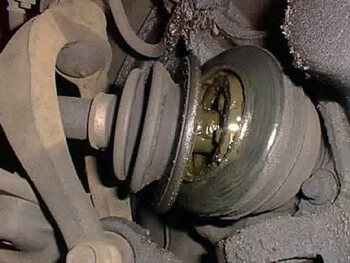

- نشتی گریس از گردگیر
در مراحل پیشرفته خرابی، حتی ممکن است خودرو در انتقال یکنواخت نیرو دچار اختلال شود.

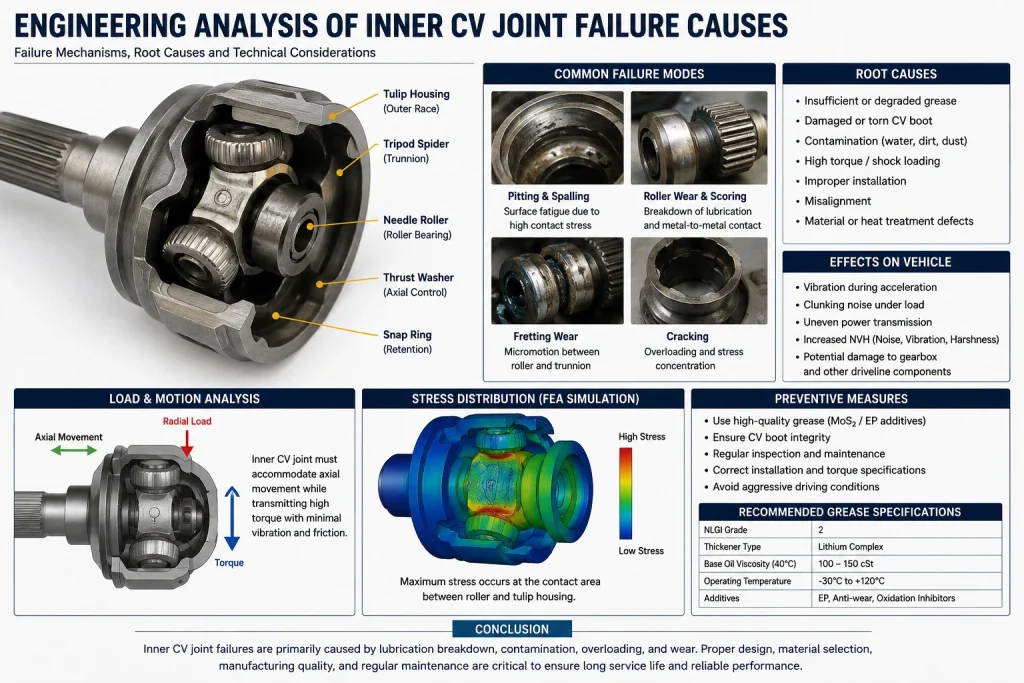

🚙 تحلیل مهندسی دلایل خرابی سرپلوس داخلی
بخش عمده خرابیهای سرپلوس داخلی ناشی از خستگی فلزات و کاهش کیفیت روانکاری است.
در اثر کارکرد طولانی، تنشهای سیکلی باعث ایجاد ترک های میکروسکوپی در سطوح تماس میشوند.
این پدیده که در مهندسی متالورژی با عنوان Surface Fatigue شناخته میشود، به مرور باعث ایجاد حفرههای ریز یا Pitting روی مسیرهای حرکتی رولرها خواهد شد.
در خودرو تیگو 7 پرو که گشتاور موتور نسبتاً بالاست، استفاده از گریس نامناسب یا پارگی گردگیر میتواند سرعت بروز این نوع خرابی را چندین برابر افزایش دهد.
همچنین رانندگی مداوم در جادههای ناهموار و اعمال گشتاورهای ناگهانی ناشی از شتاب گیری شدید، از عوامل مهم تخریب زودرس این قطعه محسوب میشوند.
🛒 عوامل تأثیرگذار بر قیمت سرپلوس داخلی و راهنمای خرید
قیمت سرپلوس داخلی تحت تأثیر عوامل مختلفی قرار دارد و نمیتوان عدد ثابتی برای آن تعیین کرد. برند سازنده، کیفیت فولاد آلیاژی، نوع عملیات حرارتی، کشور تولید کننده، دقت ماشینکاری، کیفیت رولرها، استانداردهای کنترل کیفیت و نوع خودرو از مهمترین عوامل تعیین کننده قیمت هستند.
برای مثال سرپلوس مورد استفاده در فونیکس FX به دلیل تحمل گشتاور بالاتر و طراحی مهندسی پیچید هتر، معمولاً قیمت متفاوتی نسبت به خودروهای اقتصادی دارد. همچنین نوسانات نرخ ارز، میزان عرضه و تقاضا و اصالت قطعه نیز نقش مهمی در تعیین قیمت نهایی ایفا میکنند.
هنگام خرید سرپلوس داخلی نباید صرفاً قیمت را ملاک قرار داد. بررسی شماره فنی قطعه، برند تولید کننده، نوع متریال، کیفیت گردگیر، استاندارد عملیات حرارتی و گارانتی محصول اهمیت بسیار زیادی دارد.
راهنمای خرید سرپلوس داخلی موجود در سایت رهگام پارت گستر را قابل مطالعه بوده و کارشناسان فنی ما آماده رائه هرگونه مشورت می باشند تا قطعهای کاملاً سازگار با مدل خودرو انتخاب شود.
انتخاب قطعه نامناسب میتواند باعث افزایش استهلاک سیستم انتقال قدرت و تحمیل هزینههای تعمیراتی سنگین شود.
جمعبندی
اگر بخواهیم به صورت تخصصی توضیح دهیم که سرپلوس داخلی چیست باید آن را یکی از مهمترین مفصلهای هم سرعت در سیستم انتقال قدرت بدانیم که وظیفه انتقال گشتاور و جبران تغییرات طولی پلوس را بر عهده دارد. عملکرد صحیح این قطعه تأثیر مستقیمی بر کیفیت رانندگی، کاهش لرزش و افزایش عمر گیربکس دارد.
شناخت دقیق اینکه سرپلوس داخلی چیست، آگاهی از علائم خرابی، توجه به کیفیت ساخت و انتخاب قطعات استاندارد میتواند از بروز آسیبهای جدی در سیستم انتقال نیرو جلوگیری کرده و هزینههای نگهداری خودرو را به میزان قابل توجهی کاهش دهد.
