دنده میل سوپاپ هوا چیست و علائم خرابی آن
دنده میل سوپاپ هوا چیست (Intake Camshaft Gear) باید بدانیم که یکی از اجزای حیاتی سیستم تایمینگ موتور است که روی میلسوپاپ ورودی نصب میشود و وظیفه آن هماهنگسازی زمان باز و بسته شدن سوپاپهای هوا با حرکت میللنگ است. این قطعه مستقیماً در میزان هوای ورودی به سیلندر، کیفیت احتراق، توان موتور و مصرف سوخت نقش دارد؛ به همین دلیل کوچکترین اختلال در عملکرد آن میتواند باعث بد کار کردن موتور و کاهش راندمان شود.
✅جایگاه دنده میل سوپاپ هوا در چرخه احتراق
در موتورهای چهارزمانه، ورود هوا در مرحله مکش اتفاق میافتد. در این مرحله پیستون پایین میرود و سوپاپ هوا باید دقیقاً در همان لحظه باز شود.
میلسوپاپ هوا سوپاپهای ورودی را کنترل میکند و دنده نصبشده روی آن حرکت میللنگ را به میلسوپاپ منتقل میکند.
مسیر عملکرد:
میللنگ →تسمه تایم یا زنجیر تایم →دنده میل سوپاپ هوا →میل سوپاپ ورودی →سوپاپ هوا → ورود مخلوط هوا/سوخت
اگر حتی یک دندانه اختلاف در این هماهنگی ایجاد شود، موتور دچار افت توان و احتراق ناقص خواهد شد.
✅ارتباط با تسمه تایم و زنجیر تایم
این دنده محل درگیری مستقیم تسمه تایم یا زنجیر تایم است. بنابراین سلامت آن برای ثابت ماندن تایمینگ موتور ضروری است.
- در موتورهای تسمهای، تسمه روی دنده حرکت میکند
- در موتورهای زنجیری، زنجیر روی چرخدنده درگیر میشود
خوردگی یا تاب داشتن آن میتواند باعث پرش تایم و حتی برخورد سوپاپ با پیستون شود.
✅ساختمان فنی دنده میل سوپاپ هوا چیست
| دندانه ها | انتقال دقیق حرکت را انجام میدهند و باید کاملاً هم مرکز باشند. |
| توپی مرکزی | دنده را بدون لقی به میلسوپاپ متصل میکند. |
| خار تایمینگ | موقعیت دقیق زاویهای را ثابت نگه میدارد. |
| رینگ مغناطیسی | برای تشخیص موقعیت میلسوپاپ توسط سنسور CMP استفاده میشود. |
✅نقش در راندمان حجمی موتور
مقدار هوای وارد شده به سیلندر تعیینکننده قدرت موتور است. اگر سوپاپ هوا:
- دیر باز شود → سیلندر کامل پر نمیشود
- زود بسته شود → هوای کافی وارد نمیشود
- دیر بسته شود → برگشت هوا به منیفولد رخ میدهد
بنابراین دقت عملکرد دنده میل سوپاپ هوا مستقیماً روی توان موتور اثر دارد.
✅دنده CVVT در موتورهای جدید
در بسیاری از موتورهای مدرن، این قطعه ثابت نیست و بخشی از سیستم زمانبندی متغیر سوپاپها است.
سیستم CVVT با فشار روغن موتور زاویه دنده را تغییر میدهد تا:
- در دور پایین گشتاور افزایش یابد
- در دور بالا قدرت بیشتر شود
- مصرف سوخت کاهش یابد
در این حالت به آن Intake CVVT Gear گفته میشود.

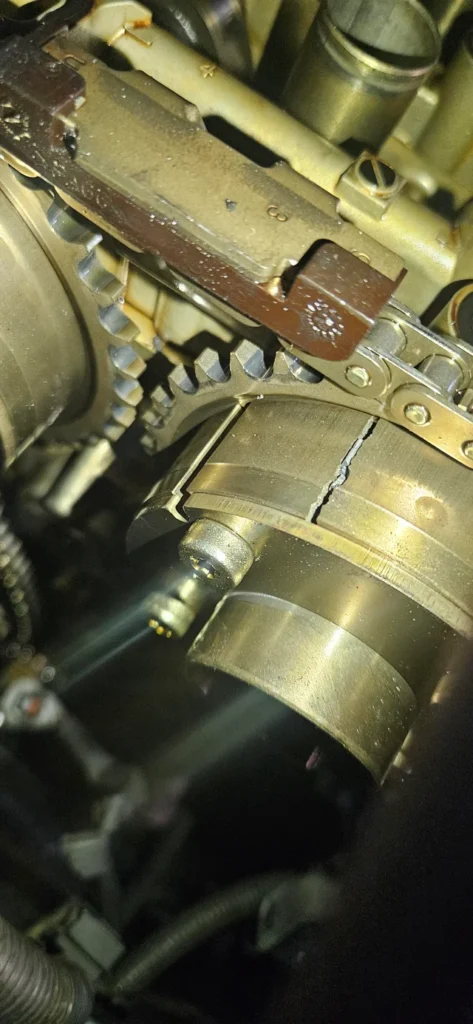

❌علائم خرابی دنده میل سوپاپ هوا چیست
| علائم خرابی | توضیحات |
| افت شدید شتاب | سیلندر به اندازه کافی پر نمیشود. |
| کپ کردن هنگام گاز دادن | مخلوط هوا و سوخت بهدرستی وارد نمیشود. |
| بد کار کردن موتور در حالت درجا | احتراق نامنظم ایجاد میشود. |
| ✅روشن شدن چراغ چک | ثبت خطای سنسور میلسوپاپ. |
| استارت طولانی | ECU زمان پاشش را اشتباه تشخیص میدهد. |
| افزایش مصرف سوخت | به دلیل اصلاح مداوم پاشش سوخت توسط ECU. |
✅ارتباط با سنسور میلسوپاپ
سنسور میلسوپاپ موقعیت دقیق سوپاپهای هوا را از طریق نشانه روی این دنده میخواند. اگر دنده دچار لقی یا تغییر زاویه شود:
- زمان جرقه اشتباه میشود
- پاشش سوخت ناهماهنگ میشود
- موتور ریپ میزند
به همین دلیل خطاهای P0011 یا P0340 معمولاً به این قطعه مرتبط هستند.
❌دلایل خرابی دنده میل سوپاپ هوا چیست
- استفاده از روغن نامناسب
- تعویض دیر روغن موتور
- گرفتگی مسیر روغن CVVT
- کشیدگی زنجیر تایم
- خرابی اویل پمپ
- ورود آلودگی فلزی داخل موتور
سیستم زمانبندی متغیر کاملاً وابسته به فشار و کیفیت روغن است.
✅روشهای بررسی سلامت دنده میل سوپاپ هوا چیست
- بررسی پارامتر زاویه میلسوپاپ با دستگاه دیاگ
- گوش دادن به صدای تقتق در استارت سرد
- بازدید چشمی هنگام سرویس تایم
- بررسی واکنش موتور هنگام گاز ناگهانی
✅تفاوت دنده میل سوپاپ هوا و دود
| ویژگی | هوا | دود |
|---|---|---|
| وظیفه | ورود هوا | خروج گاز |
| تأثیر اصلی | توان موتور | دمای موتور |
| حساسیت به تایم | بسیار زیاد | زیاد |
| اثر خرابی | کپ و ریپ | داغ شدن موتور |
خطرات خرابی این قطعه
- پرش تایم موتور
- کاهش تراکم سیلندر
- احتراق ناقص
- آسیب سوپاپها
- خرابی کاتالیزور
به همین دلیل در سرویس تسمه تایم باید وضعیت آن حتماً بررسی شود.
جمعبندی
اینکه بدانیم دنده میل سوپاپ هوا چیست یکی از مهمترین قطعات سیستم تایمینگ است که زمان ورود هوا به سیلندر را تنظیم میکند. عملکرد صحیح آن باعث پر شدن کامل سیلندر، احتراق کامل و توان مناسب موتور میشود.
بیشتر مشکلاتی مانند کپ کردن، ریپ زدن، استارت طولانی و افزایش مصرف سوخت به اختلال در تایمینگ سوپاپ هوا مربوط است، نه به خرابی انژکتور یا کویل.
بنابراین نگهداری صحیح روغن موتور و سرویس بهموقع تایمینگ، اصلیترین راه افزایش عمر این قطعه و جلوگیری از تعمیرات پرهزینه موتور خواهد بود.
