تفاوت سنسور MAP و سنسور MAF چیست؟
امروزه سیستم مدیریت موتور خودروها برای کنترل دقیق میزان سوخت و هوا از سنسورهای مختلفی استفاده میکند. در میان این سنسورها، دو قطعه بسیار مهم به نام های سنسور MAP و سنسور MAF نقش کلیدی در محاسبه میزان هوای ورودی به موتور دارند. بسیاری از مالکان خودرو، تعمیرکاران و حتی برخی افراد فعال در حوزه خودرو تصور می کنند این دو سنسور عملکرد یکسانی دارند؛ در حالی که از نظر مهندسی، نحوه اندازه گیری، محل نصب، ساختار داخلی و حتی استراتژی کنترلی آنها کاملاً متفاوت است.
درک صحیح تفاوت سنسور MAP و سنسور MAF چیست اهمیت زیادی دارد؛ زیرا خرابی هر یک از این سنسورها می تواند باعث افزایش مصرف سوخت، کاهش توان موتور، روشن شدن چراغ چک و اختلال در عملکرد ECU شود. در خودروهای امروزی از جمله برخی مدل های مجهز به موتورهای توربوشارژ، ECU برای دستیابی به بهترین نسبت سوخت و هوا به اطلاعات این سنسورها وابسته است.
سنسور MAP چیست؟
سنسور MAP یا Manifold Absolute Pressure Sensor وظیفه اندازه گیری فشار مطلق داخل منیفولد هوا را بر عهده دارد.
ECU با استفاده از اطلاعات فشار منیفولد، دمای هوا، دور موتور و حجم موتور، میزان هوای وارد شده به سیلندرها را محاسبه میکند. این روش محاسباتی در مهندسی موتور با نام Speed Density Method شناخته میشود.

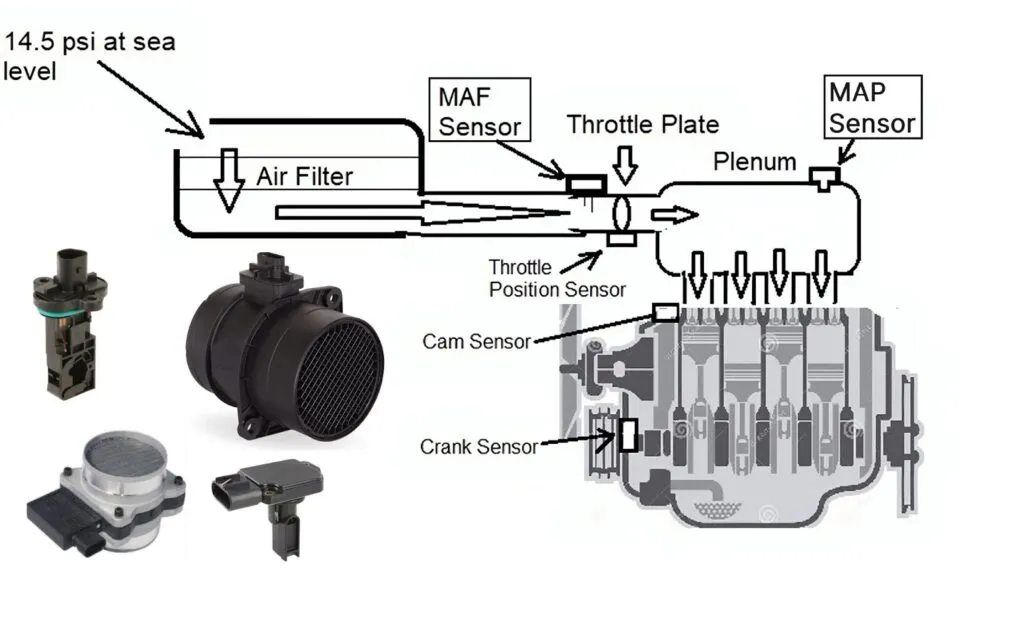

سنسور MAP معمولاً روی منیفولد هوا یا نزدیک دریچه گاز نصب میشود و تغییرات فشار را به سیگنال الکتریکی تبدیل میکند.
سنسور MAF چیست؟
سنسور MAF یا Mass Air Flow Sensor وظیفه اندازه گیری مستقیم جرم هوای ورودی به موتور را بر عهده دارد.
این سنسور معمولاً بین فیلتر هوا و دریچه گاز نصب می شود و میزان واقعی هوای عبوری را اندازه گیری میکند. ECU بر اساس این اطلاعات، مقدار پاشش سوخت را تنظیم میکند.
در بسیاری از خودروهای جدید، دقت بالای سنسور MAF باعث شده کنترل آلایندگی و مصرف سوخت بهتر انجام شود.

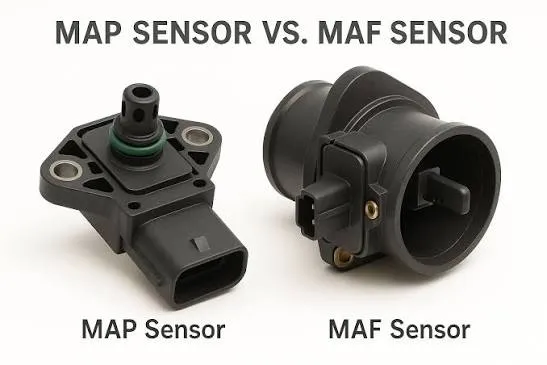

جدول تفاوت سنسور MAP و سنسور MAF چیست؟
| ویژگی | سنسور MAP | سنسور MAF |
| نام کامل | Manifold Absolute Pressure | Mass Air Flow |
| محل نصب | منیفولد هوا | مسیر ورودی هوا |
| پارامتر اندازه گیری | فشار هوا | جرم هوای ورودی |
| روش محاسبه هوا | غیرمستقیم | مستقیم |
| حساسیت به آلودگی | کمتر | بیشتر |
| هزینه تعمیر و تعویض | پایین تر | بالاتر |
| دقت در شرایط عادی | مناسب | بسیار بالا |
| عملکرد در موتورهای توربو | بسیار مهم | مهم |
| تأثیر خرابی بر مصرف سوخت | زیاد | بسیار زیاد |

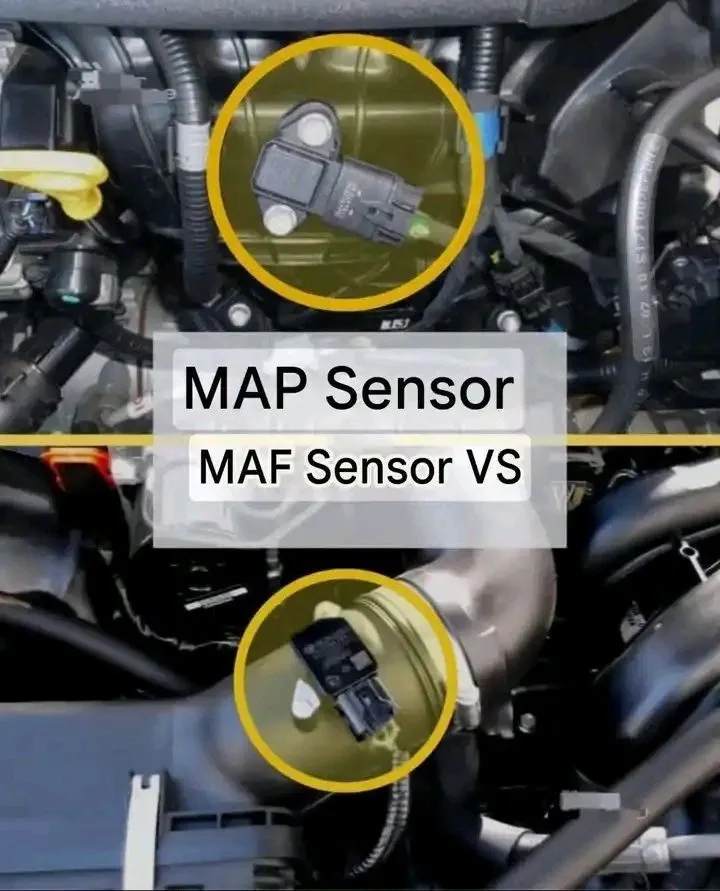

تفاوت سنسور MAP و سنسور MAF چیست؟
اصلی ترین تفاوت این دو سنسور در نوع داده ای است که به ECU ارسال می کنند.
سنسور MAP فشار داخل منیفولد را اندازه گیری میکند و ECU با انجام محاسبات، میزان هوای ورودی را تخمین می زند. اما سنسور MAF مستقیماً جرم هوای عبوری را اندازه گیری میکند و اطلاعات دقیق تری در اختیار واحد کنترل موتور قرار میدهد.
به زبان ساده:
- MAP فشار را اندازه میگیرد.
- MAF مقدار واقعی هوا را اندازه میگیرد.
به همین دلیل خرابی سنسور MAF معمولاً تأثیر محسوس تری بر عملکرد موتور دارد.
ساختمان داخلی سنسور MAP
سنسور MAP از اجزای زیر تشکیل شده است:
- دیافراگم حساس به فشار
- المان پیزوالکتریک
- مدار تقویتکننده سیگنال
- کانکتور الکتریکی
- بدنه مقاوم در برابر حرارت
با تغییر فشار داخل منیفولد، دیافراگم تغییر شکل داده و ولتاژ خروجی سنسور تغییر میکند.
ساختمان داخلی سنسور MAF
اجزای اصلی سنسور MAF عبارتاند از:
- المنت حرارتی (Hot Wire)
- سنسور دمای هوا
- مدار کنترل جریان
- مدار پردازش سیگنال
- کانکتور ECU
در این سنسور، ECU میزان جریان لازم برای گرم نگه داشتن المنت را اندازهگیری میکند و از روی آن جرم هوای عبوری را محاسبه میکند.
تحلیل مهندسی تفاوت عملکرد سنسور MAP و سنسور MAF چیست
از دیدگاه مهندسی موتور، هدف هر دو سنسور تعیین نسبت ایده آل سوخت و هوا (Air-Fuel Ratio) است.
موتورهای احتراق داخلی برای دستیابی به بهترین راندمان نیاز دارند نسبت هوا به سوخت نزدیک به عدد استوکیومتریک باشد. اگر ECU اطلاعات نادرستی دریافت کند، مقدار سوخت تزریق شده دچار خطا خواهد شد.
مزیت اصلی MAP سادگی و مقاومت بیشتر در برابر آلودگی است؛ در حالی که مزیت MAF دقت بالاتر در اندازهگیری هوای واقعی موتور محسوب میشود.
به همین دلیل برخی خودروسازان از هر دو سنسور به صورت همزمان استفاده میکنند تا دقت سیستم مدیریت موتور افزایش یابد.
علائم خرابی سنسور
| علائم خرابی سنسور MAP | علائم خرابی سنسور MAF |
| روشن شدن چراغ چک | افت شدید توان موتور |
| افزایش مصرف سوخت | افزایش محسوس مصرف سوخت |
| کاهش شتاب خودرو | کپ کردن خودرو هنگام شتابگیری |
| بد روشن شدن موتور | روشن شدن چراغ چک |
| خاموش شدن ناگهانی موتور | ریپ زدن موتور |
| احتراق ناقص | تأخیر در واکنش دریچه گاز |
| خروج دود سیاه از اگزوز | افزایش آلایندگی |
| نوسان دور موتور | ناپایداری دور آرام |
تفاوت سنسور MAP و سنسور MAF چیست
مهمترین عوامل خرابی عبارتاند از:
- ورود گرد وغبار به سیستم ورودی هوا
- استفاده از فیلتر هوای بی کیفیت
- نفوذ روغن به مسیر هوا
- خرابی سیم کشی و کانکتورها
- افزایش دمای موتور
- نوسانات ولتاژ سیستم برق
- شست وشوی نادرست سنسور
- استهلاک طبیعی قطعه
تأثیر خرابی این سنسورها بر سایر قطعات
خرابی MAP یا MAF تنها محدود به خود سنسور نیست و میتواند به سایر اجزا آسیب وارد کند.
مهمترین قطعاتی که تحت تأثیر قرار میگیرند:
- شمع ها
- کوئل
- کاتالیست
- انژکتورها
- سنسور اکسیژن
- دریچه گاز
- توربوشارژر
به عنوان مثال، مخلوط بیش از حد غنی ناشی از خرابی MAF میتواند عمر کاتالیست را به شدت کاهش دهد.
روش تست و عیب یابی تخصصی
برای بررسی سلامت این سنسورها میتوان از روشهای زیر استفاده کرد:
- بررسی ولتاژ خروجی با مولتیمتر
- استفاده از دستگاه دیاگ
- مشاهده پارامترهای زنده ECU
- تست خلأ منیفولد
- بررسی سیمکشی و کانکتورها
- کنترل میزان هوای ورودی
- مقایسه دادههای سنسور با مقادیر استاندارد کارخانه
خرید سنسور MAP و سنسور MAF
در هنگام خرید این قطعات باید به شماره فنی، نوع موتور، سال ساخت خودرو و برند تولید کننده توجه شود.
استفاده از سنسورهای غیراستاندارد می تواند موجب خطا در محاسبات ECU و افزایش مصرف سوخت شود. اگر به دنبال لوازم یدکی ام وی ام هستید، انتخاب سنسورهای باکیفیت نقش مهمی در عملکرد صحیح موتور خواهد داشت. همچنین در خودروهای جدیدتر، استفاده از لوازم یدکی فونیکس، لوازم یدکی چری و لوازم یدکی تیگو 8 پرو مکس با استاندارد کارخانه ای، نقش مهمی در حفظ عملکرد صحیح موتور، کاهش استهلاک قطعات و افزایش طول عمر خودرو دارد.
قیمت این سنسورها تحت تأثیر عوامل زیر قرار دارد:
- برند سازنده
- کیفیت المانهای الکترونیکی
- دقت اندازهگیری
- کشور تولیدکننده
- نوع خودرو
- اصلی یا افترمارکت بودن قطعه
- نرخ ارز
- هزینه واردات
معمولاً سنسور MAF به دلیل ساختار پیچیدهتر، قیمت بالاتری نسبت به سنسور MAP دارد.
راهنمای خرید سنسور MAP و سنسور MAF
برای خرید این سنسورها بهتر است ابتدا شماره فنی قطعه را با نمونه اصلی مطابقت دهید و از خرید قطعات متفرقه خودداری کنید. تفاوتهای کوچک در کالیبراسیون میتواند باعث ایجاد خطا در عملکرد ECU شود.
اگر قصد خرید لوازم یدکی ام وی ام یا لوازم یدکی فونیکس و چری را دارید، پیشنهاد میشود از فروشگاههای تخصصی مانند رهگام پارت گستر بازدید نمایید. در رهگام پارت گستر میتوانید مشخصات فنی قطعات، سازگاری آنها با مدلهای مختلف خودرو و برندهای معتبر موجود در بازار را بررسی کرده و انتخاب دقیق تری داشته باشید.
جمعبندی
دانستن اینکه تفاوت سنسور MAP و سنسور MAF چیست برای تشخیص صحیح عیوب سیستم سوخترسانی و مدیریت موتور اهمیت زیادی دارد. سنسور MAP فشار منیفولد را اندازهگیری میکند، در حالی که سنسور MAF جرم واقعی هوای ورودی را محاسبه میکند. هر دو سنسور نقش مهمی در تعیین میزان سوخت تزریقی، کاهش مصرف سوخت، کنترل آلایندگی و افزایش راندمان موتور دارند. انتخاب قطعات استاندارد و بررسی دورهای این سنسورها میتواند از بسیاری از مشکلات عملکردی موتور جلوگیری کند.
