تأثیر افت ولتاژ باتری بر عملکرد ECU و سنسورها؛ از خطاهای کاذب تا اختلال موتور
مقدمه
بسیاری از مشکلات الکترونیکی خودرو در نگاه اول به خرابی یک سنسور، ECU یا حتی سیم کشی نسبت داده میشوند؛ اما گاهی منشأ اصلی مشکل، افت ولتاژ باتری خودرو است. ضعیف شدن باتری، افزایش مقاومت داخلی، خرابی اتصالات، سولفاته شدن سر باتری، ضعف سیستم شارژ یا افت شدید ولتاژ هنگام استارت میتواند باعث شود واحد کنترل موتور و سایر ماژولهای الکترونیکی در شرایطی خارج از محدوده مورد انتظار کار کنند.لذا در این مقاله میخواهیم تأثیر افت ولتاژ باتری بر عملکرد ECU را بررسی کنیم.
اهمیت این موضوع در خودروهای جدید بیشتر شده است، زیرا ECU دیگر تنها وظیفه کنترل پاشش سوخت و جرقه را ندارد و با تعداد زیادی از سنسورها، عملگرها و واحدهای کنترل دیگر در ارتباط است. در معماریهای جدید خودرو، ارتباط میان ECUها، سنسورها و عملگرها بخش مهمی از شبکه الکترونیکی خودرو را تشکیل می دهد.
به همین دلیل، وقتی خودرو با علائمی مانند بد روشن شدن، ریپ زدن، نوسان دور موتور، روشن شدن چراغ چک یا ثبت چند خطای سنسوری به صورت هم زمان مواجه میشود، بررسی ولتاژ سیستم برق باید قبل از تعویض بی دلیل قطعات انجام شود.
✅افت ولتاژ باتری خودرو چیست؟
باتری در یک خودروی معمولی فقط وظیفه ذخیره انرژی برای استارت را ندارد. در زمان هایی که موتور خاموش است، باتری منبع اصلی تغذیه بسیاری از مصرف کننده هاست و هنگام استارت نیز باید انرژی لازم برای چرخاندن موتور استارت و حفظ عملکرد سیستم های الکترونیکی را تأمین کند.
در خودروهای مجهز به سیستم 12 ولتی، آنچه در عمل اهمیت دارد فقط عدد ولتاژ اسمی باتری نیست؛ بلکه پایداری ولتاژ در شرایط مختلف بار اهمیت زیادی دارد.
برای مثال ممکن است باتری در حالت بدون بار ولتاژ نسبتاً مناسبی نشان دهد، اما هنگام استارت به دلیل افزایش مقاومت داخلی، ولتاژ آن به شدت افت کند.
بنابراین:
ولتاژ مناسب در حالت خاموش ≠ تضمین سلامت باتری در زمان استارت
این تفاوت یکی از نکات مهم در عیب یابی سیستم برق خودرو است.
✅چرا ECU به ولتاژ پایدار نیاز دارد؟
ECU یک سیستم الکترونیکی پیچیده است که از بخش هایی مانند میکروکنترلر، مدارهای تغذیه، حافظه، مدارهای ورودی و خروجی و رابط های ارتباطی تشکیل شده است.
در طراحی ECU، مدار تغذیه وظیفه بسیار مهمی دارد. طبق توضیحات فنی SAE، مدار Power Supply یکی از بخش های اساسی ECU است و علاوه بر تأمین ولتاژ منطقی، وظایفی مانند حفاظت در برابر تغییرات ولتاژ، مدیریت توان و تأمین تغذیه بخشهای سنسوری را نیز بر عهده دارد.
در معماریهای جدید نیز مدارهای تأمین توان داخل ECU میتوانند ولتاژ باتری را به چند سطح ولتاژ پایین تر تبدیل کنند تا بخشهایی مانند میکروکنترلر، ماژول ارتباطی، سنسورها و عملگرها تغذیه شوند. Bosch نیز به نقش System Basis Chip یا SBC در تبدیل و پایش ولتاژ تغذیه ECU اشاره می کند.
بنابراین وقتی ولتاژ ورودی بیش از حد کاهش پیدا میکند، ممکن است چند اتفاق مختلف رخ دهد:
- ECU وارد وضعیت حفاظتی شود.
- بعضی مدارهای داخلی عملکرد صحیح نداشته باشند.
- ارتباط CAN یا سایر شبکههای ارتباطی دچار اختلال شود.
- سیگنال بعضی سنسورها غیرعادی تفسیر شود.
- خطاهای موقتی در حافظه ECU ثبت شود.
- برخی عملگرها پاسخ مورد انتظار را نداشته باشند.
در نتیجه، افت ولتاژ لزوماً به معنی سوختن ECU نیست؛ در بسیاری از موارد ECU فقط در شرایط نامناسب تغذیه قرار گرفته است.
✅تأثیر افت ولتاژ باتری بر عملکرد ECU
افت ولتاژ میتواند در سه مرحله بیشترین اثر را نشان دهد:
1. هنگام استارت
لحظه استارت یکی از مهم ترین شرایط برای بررسی وضعیت باتری است.
موتور استارت جریان زیادی مصرف می کند و اگر باتری ضعیف یا دارای مقاومت داخلی بالا باشد، ولتاژ سیستم برای مدت کوتاهی افت شدیدی خواهد داشت.
این اتفاق ممکن است باعث شود:
- ECU با تأخیر راه اندازی شود.
- بعضی ماژولها ریست شوند.
- ارتباط بین ECUها موقتاً قطع شود.
- اطلاعات بعضی سنسورها برای لحظه ای ناپایدار شوند.
- خطاهای موقتی در حافظه ثبت شود.
به همین دلیل خودرویی که فقط صبح ها یا بعد از چند ساعت خاموش بودن بد روشن می شود باید از نظر ولتاژ باتری و افت ولتاژ زمان استارت بررسی شود.
2. هنگام کارکرد موتور
اگر موتور روشن است، وظیفه تأمین انرژی سیستم برق عمدتاً بر عهده سیستم شارژ است. بنابراین اگر بعد از روشن شدن خودرو همچنان ولتاژ سیستم پایین یا ناپایدار باشد، نباید فقط باتری را مقصر دانست.
در این شرایط باید موارد زیر نیز بررسی شوند:
- دینام
- رگولاتور ولتاژ
- کابل مثبت
- کابل منفی
- اتصال بدنه موتور
- اتصالات باتری
- فیوزها و مسیر تغذیه ECU
3.هنگام تغییر ناگهانی بار الکتریکی
فعال شدن هم زمان مصرف کننده هایی مانند فن رادیاتور، چراغ ها، سیستم تهویه و سایر تجهیزات میتواند بار سیستم برق را افزایش دهد.
اگر سیستم شارژ یا اتصالات الکتریکی مشکل داشته باشند، این تغییر بار ممکن است باعث نوسان یا افت ولتاژ شود.
در خودروهای فونیکس نیز ناپایداری ولتاژ میتواند عملکرد برخی واحدهای کنترل و سنسورها را تحت تأثیر قرار دهد؛ به همین دلیل در فرآیند انتخاب لوازم یدکی فونیکس و چری ، تشخیص دقیق منشأ خطا و تطبیق قطعه با مدل، تیپ و موتور خودرو اهمیت ویژهای دارد.
❓آیا تأثیر افت ولتاژ باتری بر عملکرد ECU باعث خرابی سنسورها هم می شود؟
یکی از اشتباهات رایج این است که هر زمان دستگاه دیاگ خطای یک سنسور را نشان داد، همان سنسور تعویض شود.
در حالی که ثبت خطای سنسور الزاماً به معنی خراب بودن خود سنسور نیست.
بعضی سنسورها مستقیماً یا غیرمستقیم به تغذیه ECU وابسته اند. اگر ولتاژ مرجع، تغذیه سنسور یا زمین الکتریکی دچار مشکل شود، ECU ممکن است سیگنال دریافتی را خارج از محدوده مورد انتظار تشخیص دهد.
به همین دلیل در یک عیب یابی حرفه ای باید سه بخش از یک سنسور از هم تفکیک شوند:
تغذیه → زمین → سیگنال
اگر تغذیه یا زمین مشکل داشته باشد، بررسی صرفاً سیم سیگنال نمیتواند علت اصلی را مشخص کند.
در خودروهایی مانند آریزو 5، هنگام بررسی خطاهای سنسوری بهتر است پیش از تعویض قطعه، وضعیت تغذیه ECU، ولتاژ مرجع و اتصالات بدنه بررسی شود؛ این موضوع در زمان انتخاب لوازم یدکی آریزو 5 نیز اهمیت دارد، زیرا تشخیص صحیح خرابی از خرید یک قطعه سالم بهجای قطعه معیوب جلوگیری میکند.
🔍تأثیر تأثیر افت ولتاژ باتری بر عملکرد ECU روی سنسورهای مختلف
| سنسور/سیستم | اثر احتمالی افت ولتاژ | نتیجه احتمالی |
| MAP | اختلال در تغذیه یا سیگنال | محاسبه نادرست بار موتور |
| MAF | ناپایداری تغذیه/سیگنال | محاسبه نادرست هوای ورودی |
| سنسور دریچه گاز | اختلال در سیگنال موقعیت | تأخیر یا محدود شدن پاسخ دریچه |
| سنسور دمای موتور | سیگنال غیرمنطقی | تغییر استراتژی سوخت و فن |
| سنسور اکسیژن | عملکرد نامناسب مدار الکتریکی | اختلال در کنترل مخلوط |
| سنسور فشار سوخت | اختلال در تغذیه/سیگنال | کنترل نامناسب فشار سوخت |
| سنسورهای ABS | افت تغذیه ماژول | ثبت خطا یا از دست رفتن ارتباط |
| ماژولهای ارتباطی | ناپایداری تغذیه | خطاهای ارتباطی CAN |
البته نوع خطا به طراحی الکتریکی هر خودرو، نوع سنسور، مدار تغذیه و استراتژی نرمافزاری ECU بستگی دارد و نمی توان یک مقدار یا یک نتیجه ثابت را برای تمام خودروها تعیین کرد.
❓چرا ممکن است چند خطای سنسور هم زمان ظاهر شود؟
این یکی از مهم ترین بخشهای تشخیص تأثیر افت ولتاژ باتری بر ECU است.
فرض کنید در یک خودرو بهصورت هم زمان خطاهای مربوط به چند سیستم مختلف ثبت شده است. اگر سنسور MAP، دریچه گاز، ارتباط CAN و یک ماژول دیگر تقریباً در یک زمان خطا بدهند، احتمال دارد یک مشکل مشترک در پشت این خطاها وجود داشته باشد.
یکی از این عوامل مشترک میتواند تغذیه الکتریکی باشد.
در معماری های جدید خودرو، چند ECU و ماژول از شبکه برق و ارتباطی مشترک استفاده میکنند. SAE نیز در بررسی معماری های الکترونیکی خودرو اشاره میکند که افت ولتاژ در یک بخش از شبکه توزیع توان میتواند بر چند عملکرد وابسته به همان بخش اثر بگذارد.
بنابراین وقتی تعداد زیادی خطا به صورت همزمان ثبت میشود، قبل از تعویض چند قطعه باید این سؤال مطرح شود:
آیا تمام این خطاها واقعاً مستقل از یکدیگر هستند یا یک مشکل مشترک در تغذیه باعث ایجاد آنها شده است؟
این سؤال می تواند از تعویض چند سنسور سالم و تحمیل هزینه اضافی به مالک خودرو جلوگیری کند.

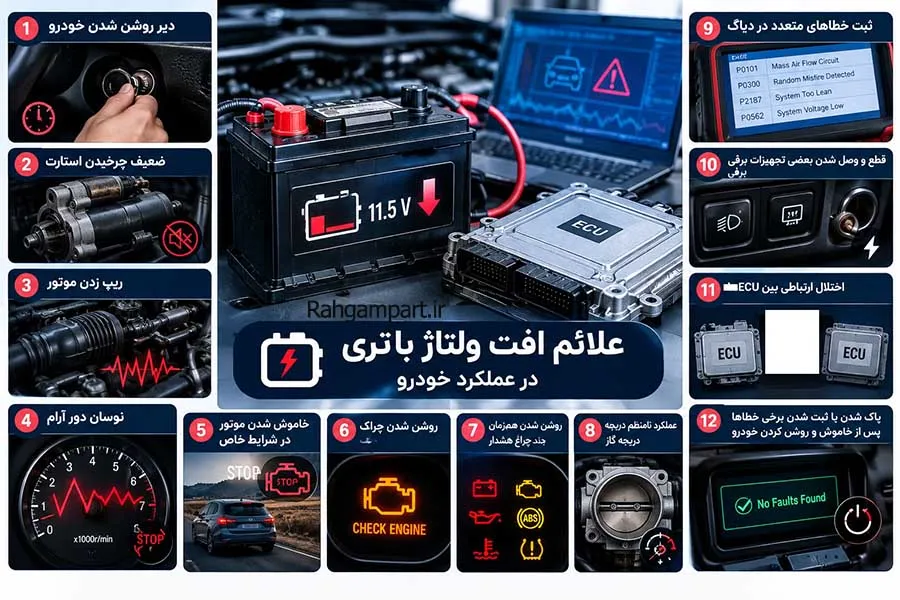

✅علائم افت ولتاژ باتری در عملکرد خودرو
افت ولتاژ همیشه با یک علامت مشخص ظاهر نمیشود و ممکن است ترکیبی از علائم زیر ایجاد شود:
- دیر روشن شدن خودرو
- ضعیف چرخیدن استارت
- ریپ زدن موتور
- نوسان دور آرام
- خاموش شدن موتور در شرایط خاص
- روشن شدن چراغ چک
- روشن شدن هم زمان چند چراغ هشدار
- عملکرد نامنظم دریچه گاز
- ثبت خطاهای متعدد در دیاگ
- قطع و وصل شدن بعضی تجهیزات برقی
- اختلال ارتباطی بین ECUها
- پاک شدن یا ثبت شدن برخی خطاها پس از خاموش و روشن کردن خودرو
نکته مهم این است که این علائم اختصاصی باتری نیستند و میتوانند از مشکلات دیگری نیز ناشی شوند. بنابراین تشخیص باید بر اساس اندازه گیری انجام شود، نه صرفاً علائم ظاهری.
❓آیا قبل از تعویض سنسور باید باتری را بررسی کنیم؟
در بسیاری از موارد، بله.
به خصوص اگر:
- چند خطا به صورت هم زمان ثبت شده باشد؛
- خودرو هنگام استارت رفتار غیرعادی داشته باشد؛
- خطاها بعد از استارت ظاهر شوند؛
- برخی خطاها پس از خاموش و روشن کردن خودرو ناپدید شوند؛
- ولتاژ باتری مشکوک باشد؛
- خودرو اخیراً باتری یا دینام مشکل داشته باشد.
تعویض سنسور بدون بررسی تغذیه میتواند باعث شود یک قطعه سالم با قطعه جدید جایگزین شود، در حالی که علت اصلی همچنان باقی بماند.
✅ارتباط باتری، دینام و ECU؛ یک زنجیره مهم در عیب یابی
برای تحلیل دقیق باید سیستم برق خودرو را یک مجموعه در نظر گرفت.
باتری انرژی ذخیره شده را تأمین میکند.
استارت در لحظه روشن شدن موتور بار بسیار سنگینی به سیستم وارد میکند.
دینام و رگولاتور پس از روشن شدن موتور وظیفه تأمین انرژی و مدیریت ولتاژ سیستم را بر عهده دارند.
کابلها و اتصالات انرژی را به ECU و سایر مصرف کننده ها منتقل میکنند.
و در نهایت:
ECU و سایر ماژولها از این تغذیه برای پردازش اطلاعات سنسورها و کنترل عملگرها استفاده میکنند.
بنابراین خرابی هر قسمت از این زنجیره میتواند در بخش دیگری به شکل یک خطای سنسوری یا کنترلی دیده شود.
در تحقیقات و منابع فنی صنعت خودرو نیز تأکید شده است که مدیریت وضعیت باتری، ولتاژ، جریان و دسترس پذیری توان برای عملکرد صحیح سیستمهای الکترونیکی اهمیت دارد.
✅روش صحیح تشخیص تأثیر افت ولتاژ باتری بر عملکرد ECU
برای تشخیص تأثیر افت ولتاژ باتری بر عملکرد ECU نباید فقط به یک اندازه گیری ساده با مولتی متر اکتفا کرد. ولتاژ باتری باید در شرایط مختلف بررسی شود؛ زیرا ممکن است باتری در حالت بدون بار ولتاژ قابل قبولی داشته باشد اما هنگام استارت، افت شدیدی ایجاد کند.
در عیب یابی حرفه ای بهتر است تستها به ترتیب زیر انجام شوند:
- بررسی ظاهری باتری و اتصالات
- اندازه گیری ولتاژ در حالت خاموش
- اندازه گیری ولتاژ هنگام استارت
- بررسی ولتاژ سیستم شارژ
- انجام تست افت ولتاژ کابل مثبت
- انجام تست افت ولتاژ مسیر منفی
- بررسی تغذیه ECU
- بررسی خطاهای ثبت شده با دستگاه دیاگ
- بررسی داده های زنده
- مقایسه نتایج با مشخصات همان خودرو
این روش کمک می کند مشخص شود مشکل واقعاً از باتری است یا در مسیر انتقال انرژی و تغذیه ECU قرار دارد.
✔مرحله اول؛ بررسی ولتاژ باتری در حالت خاموش
ابتدا خودرو باید برای مدتی خاموش باشد و سپس ولتاژ بین قطب مثبت و منفی باتری اندازه گیری شود.
برای یک سیستم 12 ولتی، عدد اندازه گیریشده باید با توجه به وضعیت شارژ، دما، نوع باتری و شرایط خودرو تفسیر شود. بنابراین نباید یک عدد ثابت را به عنوان معیار قطعی سلامت باتری در تمام خودروها در نظر گرفت.
نکته مهم این است که:
ولتاژ بی بار فقط وضعیت اولیه باتری را نشان می دهد و به تنهایی سلامت واقعی باتری را اثبات نمی کند.
باتری ممکن است ولتاژ مناسبی نشان دهد اما در زمان استارت نتواند جریان مورد نیاز را تأمین کند.
✔مرحله دوم؛ اندازه گیری افت ولتاژ هنگام استارت
این مرحله یکی از مهم ترین تستها ست.
هنگام فعال شدن استارت، جریان بسیار زیادی از باتری عبور می کند. اگر مقاومت داخلی باتری افزایش یافته باشد، ولتاژ آن تحت بار کاهش پیدا می کند.
از دید مهندسی می توان این رفتار را با رابطه ساده زیر توضیح داد:
V_terminal = V_oc − I × R_internal
یعنی ولتاژ پایانه باتری تحت بار به ولتاژ مدار باز منهای افت ناشی از جریان عبوری و مقاومت داخلی وابسته است.
در نتیجه هرچه:
- جریان استارت بیشتر شود؛
- مقاومت داخلی باتری افزایش پیدا کند؛
- یا وضعیت باتری نامناسب تر باشد؛
افت ولتاژ بیشتری ایجاد خواهد شد.
به همین دلیل اندازه گیری ولتاژ هم زمان با استارت اطلاعات بسیار ارزشمند تری نسبت به اندازه گیری باتری در حالت بدون بار ارائه می دهد.
❓افت ولتاژ چگونه به ECU آسیب می زند؟
افت کوتاه مدت ولتاژ لزوماً به معنی آسیب فیزیکی ECU نیست.
ECUهای خودرو دارای مدارهای مدیریت و حفاظت تغذیه هستند، اما اگر ولتاژ از محدوده عملیاتی مورد انتظار خارج شود، سیستم ممکن است وارد وضعیت هایی مانند:
- Reset
- Brownout
- Communication Error
- Low Voltage Fault
شود.
در این شرایط ممکن است ECU برای جلوگیری از عملکرد نادرست، موقتاً ریست شود یا ارتباط آن با برخی ماژولها قطع شود.
در خودروهای مدرن، پیچیدگی شبکه برق و ارتباطی به طور مداوم افزایش یافته است و به همین دلیل مدیریت و پایش تغذیه اهمیت بیشتری پیدا کرده است. Bosch نیز در معماریهای جدید Powernet بر تشخیص وضعیت باتری، توزیع توان و خطاهای سیستم برق تأکید دارد.
✔مرحله سوم؛ بررسی سیستم شارژ و دینام
اگر خودرو روشن است، نباید تمام مشکلات ولتاژی را به باتری نسبت داد.
در این مرحله باید سیستم شارژ بررسی شود.
اجزای مهم عبارت اند از:
- دینام
- رگولاتور ولتاژ
- تسمه دینام
- کابل مثبت دینام
- کابل منفی و اتصال بدنه
- اتصالات باتری
- فیوزها و مسیرهای توزیع برق
اگر دینام نتواند توان مورد نیاز خودرو را تأمین کند، باتری به مرور تخلیه شده و ولتاژ سیستم کاهش پیدا میکند.
از طرف دیگر، خرابی رگولاتور نیز می تواند باعث ایجاد ولتاژ نامناسب شود.
بنابراین عیب یابی صحیح باید بین دو حالت تفاوت بگذارد:
Battery Problem
در مقابل:
Charging System Problem
این دو مشکل ممکن است علائم مشابهی ایجاد کنند اما قطعه معیوب یکسان نیست.
✔مرحله چهارم؛ تست افت ولتاژ کابل مثبت ECU
گاهی باتری و دینام کاملاً سالم هستند اما ECU ولتاژ کافی دریافت نمی کند.
علت میتواند مقاومت اضافی در مسیر انتقال برق باشد.
برای مثال:
باتری → فیوز → رله → سیم کشی → کانکتور → ECU
اگر یکی از این نقاط دارای مقاومت غیرعادی باشد، هنگام عبور جریان افت ولتاژ ایجاد میشود.
این مقاومت ممکن است به علت موارد زیر ایجاد شود:
- سولفاته شدن اتصال
- شل بودن کانکتور
- آسیب سیم
- گرم شدن بیش از حد ترمینال
- اتصال نامناسب
- خوردگی
- مقاومت داخلی رله یا فیوزباکس
در چنین شرایطی ممکن است ولتاژ روی باتری مناسب باشد اما ولتاژ واقعی در پایه تغذیه ECU کمتر از مقدار مورد انتظار باشد.
✔مرحله پنجم؛ تست مسیر منفی و اتصال بدنه
یکی از بخش هایی که در عیبیابی خودرو به خصوص در مشکلات الکترونیکی نباید نادیده گرفته شود، Ground است.
ECU فقط به یک تغذیه مثبت نیاز ندارد؛ مسیر برگشت جریان نیز باید مقاومت بسیار پایینی داشته باشد.
مسیر کلی را میتوان به شکل زیر تصور کرد:
باتری منفی → کابل منفی → بدنه/موتور → اتصال زمین ECU
اگر اتصال بدنه موتور ضعیف، کثیف، اکسید شده یا دارای مقاومت اضافی باشد، هنگام عبور جریان افت ولتاژ ایجاد میشود.
در این حالت ممکن است تکنسین در باتری ولتاژ مناسبی مشاهده کند اما مدار ECU در نقطه موردنظر همان ولتاژ را نداشته باشد.
به همین دلیل:
Voltage Drop Test از مقاومت گیری ساده در مدار ارزش تشخیصی بیشتری در شرایط بار دارد.
🔍جدول تخصصی بررسی وضعیت سیستم برق
| شرایط تست | نتیجه احتمالی | مسیر بررسی |
| ولتاژ خاموش پایین | شارژ کم یا باتری ضعیف | باتری و سیستم شارژ |
| ولتاژ خاموش مناسب، استارت ضعیف | افت شدید تحت بار | ظرفیت و مقاومت داخلی باتری |
| باتری مناسب، شارژ پایین | مشکل سیستم شارژ | دینام و رگولاتور |
| باتری و دینام مناسب، ECU ولتاژ پایین | افت در مسیر | کابل، رله، فیوز، کانکتور |
| چند خطای سنسوری هم زمان | مشکل مشترک محتمل | تغذیه، Ground و شبکه |
| خطای ارتباطی چند ماژول | اختلال Power/CAN محتمل | تغذیه و شبکه ارتباطی |
| خطای یک سنسور با تغذیه سالم | احتمال خرابی سنسور/سیم | سیگنال و سیم کشی |
| خطا فقط هنگام استارت | افت لحظه ای ولتاژ محتمل | Battery/Starter/Ground |
مقادیر دقیق ولتاژ و حدود مجاز باید بر اساس اطلاعات فنی همان خودرو تعیین شوند و نباید این جدول جایگزین دستورالعمل سازنده شود.

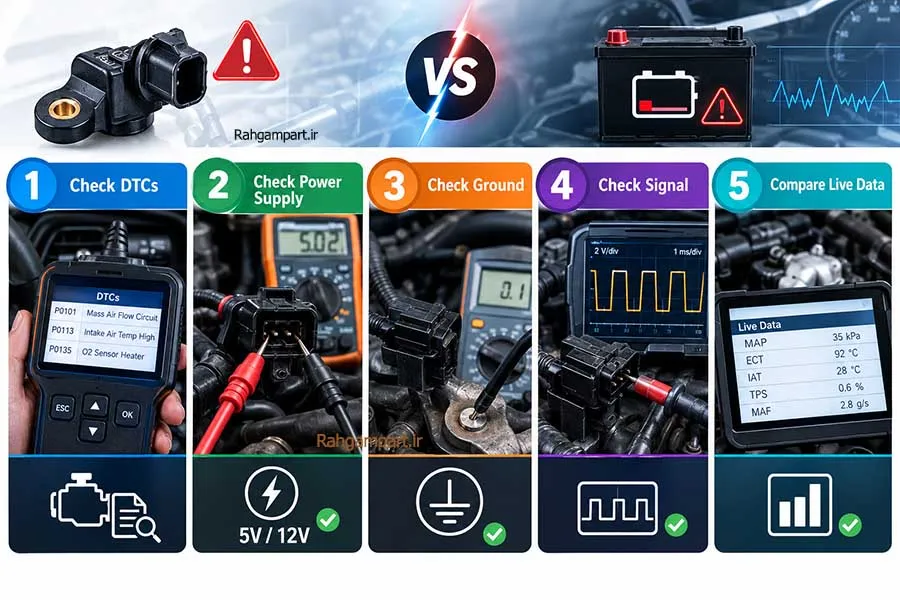

❓چگونه بفهمیم سنسور خراب است یا مشکل از افت ولتاژ است؟
این قسمت برای جلوگیری از خرید اشتباه قطعه اهمیت زیادی دارد.
فرض کنیم دستگاه دیاگ خطای یک سنسور را ثبت کرده است.
اولین سؤال نباید این باشد:
«قیمت این سنسور چقدر است؟»
بلکه باید پرسید:
«آیا تغذیه، زمین و سیگنال سنسور صحیح است؟»
فرآیند تشخیص بهتر است به شکل زیر انجام شود:
1. بررسی کد خطا
کد خطا را ثبت کنید و مشخص کنید:
- Permanent است یا Pending؟
- چه زمانی ایجاد شده؟
- آیا پس از استارت ایجاد شده؟
- آیا چند خطای دیگر نیز هم زمان وجود دارد؟
استانداردهای SAE برای کدهای تشخیصی خودرو نیز بر ساختار و کاربرد کدهای Diagnostic Trouble Code در سیستمهای الکترونیکی خودرو تأکید دارند.
2. بررسی تغذیه سنسور
ولتاژ تغذیه باید طبق مشخصات همان سنسور و خودرو بررسی شود.
3. بررسی Ground
زمین سنسور باید از نظر اتصال و افت ولتاژ بررسی شود.
4. بررسی Signal
اگر تغذیه و زمین صحیح باشند، مرحله بعد بررسی سیگنال است.
5. مقایسه داده زنده
اطلاعات سنسور را در Live Data بررسی کنید.
اگر مثلاً مقدار سنسور با شرایط واقعی موتور همخوانی نداشته باشد، باید بررسی دقیق تری انجام شود.
برای مثال، هنگام عیبیابی سیستم دریچه گاز و سنسورهای موتور در تیگو 7، بررسی تغذیه و سیگنال باید قبل از تصمیمگیری برای خرید لوازم یدکی تیگو 7 انجام شود تا قطعهای که صرفاً به دلیل افت ولتاژ خطا ثبت کرده است، بیدلیل تعویض نشود.
❓چه زمانی تعویض سنسور منطقی است؟
تعویض سنسور زمانی منطقی تر است که پس از بررسی مدار مشخص شود:
- تغذیه صحیح است؛
- Ground صحیح است؛
- سیم سیگنال سالم است؛
- کانکتور سالم است؛
- ولتاژ سیستم پایدار است؛
- خطا مجدداً ایجاد میشود؛
- داده سنسور با شرایط واقعی مطابقت ندارد؛
- و تست سازنده خرابی سنسور را تأیید میکند.
در این حالت خرید سنسور جدید تصمیم منطقی تری خواهد بود.
اما اگر هم زمان چند سنسور خطا دادهاند و ولتاژ باتری یا تغذیه ECU مشکوک است، تعویض چند سنسور بدون بررسی سیستم برق میتواند هزینه ای غیرضروری ایجاد کند.
❓افت ولتاژ باتری و خطای کاذب سنسورها
عبارت «خطای کاذب» به این معنی نیست که ECU اشتباه محض کرده است.
ECU در واقع سیگنالی دریافت کرده که از دید الگوریتم کنترل غیرطبیعی بوده است؛ اما علت این وضعیت ممکن است خود سنسور نباشد.
مثلاً:
مشکل باتری → افت ولتاژ → اختلال تغذیه ECU/سنسور → سیگنال غیرعادی → ثبت DTC
در چنین شرایطی اگر فقط آخرین حلقه یعنی سنسور را تعویض کنیم، علت اصلی همچنان باقی میماند.
این موضوع یکی از مهم ترین دلایل اهمیت تشخیص علت ریشه ای (Root Cause) در تعمیرات خودرو است.
❓آیا افت ولتاژ میتواند باعث بد کار کردن موتور شود؟
بله، در صورت ایجاد اختلال در تغذیه یا پردازش ECU، امکان بروز علائم مختلف وجود دارد.
بسته به معماری خودرو، این علائم می توانند شامل موارد زیر باشند:
- بد روشن شدن
- نوسان دور موتور
- ریپ زدن
- کاهش پاسخ دریچه گاز
- روشن شدن چراغ چک
- خاموش شدن موتور
- ثبت خطاهای متعدد
- اختلال در کنترل سوخت
- اختلال در ارتباط بین ماژولها
البته هیچ یک از این علائم به تنهایی اثبات نمی کند که باتری علت اصلی است.
✅تأثیر افت ولتاژ بر هزینه تعمیرات خودرو
یک عیب الکتریکی ساده میتواند به دلیل تشخیص اشتباه، هزینه زیادی ایجاد کند.
برای مثال:
افت ولتاژ → خطای سنسور → تعویض سنسور → باقی ماندن مشکل → تعویض سنسور دیگر → بررسی ECU
در حالی که ممکن است علت اصلی فقط:
اتصال بدنه نامناسب یا باتری ضعیف
باشد.
به همین دلیل عیبیابی اصولی باید از منبع انرژی شروع شود و سپس به سمت مصرف کننده و سنسور حرکت کند.
✅راهنمای خرید باتری و قطعات برقی خودرو
اگر پس از انجام تستها مشخص شد که باتری، سنسور یا یکی از قطعات برقی خودرو نیاز به تعویض دارد، انتخاب قطعه مناسب اهمیت زیادی دارد.
در مورد سنسورها، صرفاً شباهت ظاهری کافی نیست.
هنگام خرید بهتر است موارد زیر بررسی شود:
- مدل خودرو
- سال ساخت
- تیپ خودرو
- نوع موتور
- شماره فنی قطعه
- نوع سوکت
- تعداد پایهها
- مشخصات الکتریکی
- تطابق با کد قطعه اصلی
- سازگاری قطعه با ECU خودرو
این موضوع برای خودروهای چینی اهمیت بیشتری دارد، زیرا ممکن است یک خانواده خودرو با چند موتور، تیپ یا نسخه متفاوت عرضه شده باشد و قطعه ظاهراً مشابه، از نظر سیگنال یا سوکت کاملاً یکسان نباشد.
برای بررسی سنسورها و سایر قطعات برقی متناسب با مدل خودرو، می توانید از دستهبندی محصولات رهگام پارت گستر استفاده کنید و پیش از ثبت سفارش، مشخصات خودرو و قطعه را با اطلاعات محصول تطبیق دهید.
در خودروهایی مانند تیگو 8، انتخاب قطعات برقی و سنسورها باید بر اساس مدل، تیپ، موتور و شماره فنی انجام شود؛ بنابراین پیش از خرید لوازم یدکی تیگو ۸ پرومکس بهتر است مشخصات قطعه با اطلاعات فنی خودرو تطبیق داده شود.
✅چک لیست سریع عیب یابی افت ولتاژ ECU
اگر خودرو چند خطای برقی یا سنسوری نشان میدهد، این ترتیب می تواند نقطه شروع مناسبی باشد:
✔چک لیست
☐ بررسی وضعیت ظاهری باتری
☐ بررسی سر باتریها
☐ بررسی کابل منفی
☐ بررسی اتصال بدنه موتور
☐ اندازه گیری ولتاژ باتری در حالت خاموش
☐ اندازه گیری ولتاژ هنگام استارت
☐ بررسی سیستم شارژ
☐ تست افت ولتاژ مسیر مثبت
☐ تست افت ولتاژ مسیر منفی
☐ بررسی فیوزها و رلههای مربوط به ECU
☐ خواندن DTCها
☐ بررسی Live Data
☐ بررسی تغذیه و Ground سنسور
☐ بررسی سیم سیگنال
☐ سپس تصمیم گیری برای تعویض قطعه
این ترتیب باعث میشود احتمال تعویض اشتباه قطعات کاهش پیدا کند.
✅نکته مهم درباره خودروهای مجهز به سیستم مدیریت باتری
در برخی خودروهای جدید، یک Electronic Battery Sensor یا EBS روی باتری قرار دارد که میتواند پارامترهایی مانند ولتاژ، جریان و دمای باتری را اندازهگیری کند و اطلاعات وضعیت باتری را در اختیار سیستم مدیریت انرژی قرار دهد. Bosch توضیح میدهد که این اطلاعات برای محاسبه وضعیت شارژ، وضعیت عملکرد و وضعیت سلامت باتری استفاده میشوند.
بنابراین در چنین خودروهایی، تعویض باتری بدون توجه به معماری سیستم مدیریت انرژی و الزامات سازنده ممکن است کافی نباشد و در برخی خودروها فرآیند ثبت یا مدیریت باتری نیز اهمیت پیدا کند.
❓چه زمانی باید به سراغ خرید سنسور برویم؟
اگر پس از بررسی کامل مشخص شد که:
باتری سالم است
↓
دینام و رگولاتور سالم هستند
↓
افت ولتاژ کابلها در محدوده مجاز است
↓
تغذیه ECU صحیح است
↓
Ground صحیح است
↓
تغذیه و زمین سنسور صحیح است
↓
سیگنال سنسور غیرطبیعی است
در این مرحله احتمال خرابی خود سنسور افزایش پیدا میکند و میتوان برای انتخاب قطعه جایگزین اقدام کرد.
این دقیقاً همان نقطهای است که محتوای آموزشی میتواند به ورودی محصول تبدیل شود؛ یعنی کاربر ابتدا مشکل خود را شناسایی کرده و بعد به صفحه قطعه موردنیاز هدایت شود.
✅جمع بندی تأثیر افت ولتاژ باتری بر عملکرد ECU
تأثیر افت ولتاژ باتری بر عملکرد ECU و سنسورها یکی از موضوعات مهم در عیب یابی خودروهای امروزی است. باتری، دینام، کابلهای تغذیه، اتصالات بدنه، رلهها، فیوزها و مدار تغذیه ECU همگی بخشی از یک زنجیره الکتریکی هستند و نقص هر قسمت میتواند علائمی شبیه خرابی سنسور یا حتی مشکلات ECU ایجاد کند.
مهم ترین نکته این است که هر کد خطا به معنی خرابی قطعهای که نام آن در دیاگ ظاهر شده نیست.
در یک عیب یابی اصولی باید ابتدا وضعیت تغذیه مشخص شود، سپس افت ولتاژ مسیرهای مثبت و منفی بررسی گردد و بعد سراغ سنسور، سیمکشی و سیگنال رفت.
به خصوص زمانی که چند خطای سنسوری یا ارتباطی همزمان ظاهر میشود، بررسی سیستم برق خودرو اهمیت بیشتری پیدا میکند.
در نهایت، اگر آزمایش ها خرابی قطعه را تأیید کردند، انتخاب قطعه باید بر اساس مدل خودرو، تیپ، موتور، شماره فنی، نوع سوکت و مشخصات الکتریکی انجام شود؛ زیرا نصب قطعه ظاهراً مشابه اما ناسازگار می تواند مشکل جدیدی ایجاد کند.
برای بررسی و انتخاب قطعات برقی و سنسورهای متناسب با خودرو، میتوان مشخصات قطعه را در رهگام پارت گستر بررسی کرد تا قبل از خرید، سازگاری قطعه با خودرو مشخص شود.
