شیربرقی OCV چیست و علائم خرابی آن
شیربرقی OCV چیست؟ شیربرقی OCV یا Oil Control Valve یکی از قطعات حیاتی در موتورهای مجهز به سیستم زمانبندی متغیر سوپاپها (VVT, CVVT, DVVT) است. این قطعه با کنترل دقیق مسیر عبور روغن موتور به سمت چرخ دنده متغیر میلسوپاپ، زاویه قرارگیری میل سوپاپ نسبت به میل لنگ را تغییر میدهد و باعث تنظیم تایمینگ باز و بسته شدن سوپاپها در شرایط مختلف کاری موتور میشود.
در واقع ECU فرمان میدهد و شیربرقی OCV با کنترل فشار روغن آن فرمان را به حرکت مکانیکی میل سوپاپ تبدیل میکند.
در این مقاله از سایت فروش لوازم یدکی رهگام پارت به عملکرد، ساختمان داخلی و محل قرار گیری شیر برقی میپردازیم.
عملکرد شیربرقی او سی وی چیست

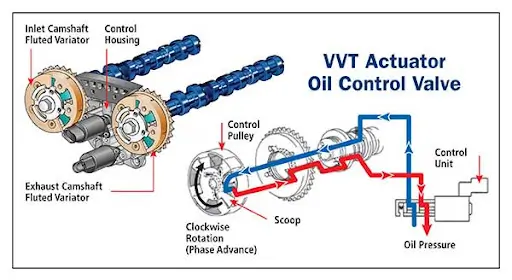

عملکرد این قطعه یک فرآیند الکترونیکی ـ هیدرولیکی است:
- سنسورهای موتور (دور موتور، بار موتور، دمای آب، موقعیت دریچه گاز) اطلاعات را به ECU ارسال میکنند
- ECU بهترین زمانبندی سوپاپها را محاسبه میکند
- ECU به شیربرقی OCV سیگنال PWM میدهد
- اسپول داخلی حرکت میکند
- مسیر روغن به فازر باز یا بسته میشود
- میلسوپاپ جلو یا عقب میافتد (Advance / Retard)
بنابراین این قطعه فقط یک شیر ساده نیست، بلکه کنترلکننده هیدرولیکی تایمینگ موتور محسوب میشود.
ساختمان داخلی شیربرقی او سی وی چیست
شیربرقی OCV از چند بخش دقیق تشکیل شده است:
سیمپیچ (Solenoid Coil)
با دریافت ولتاژ از ECU میدان مغناطیسی ایجاد میکند.
اسپول ولو (Spool Valve)
پیستون بسیار حساس داخلی که مسیر روغن را تغییر میدهد.
فیلتر توری روغن (Oil Screen)
از ورود براده و لجن روغن به فازر جلوگیری میکند.
اورینگها
برای حفظ فشار روغن و جلوگیری از نشتی استفاده میشوند.

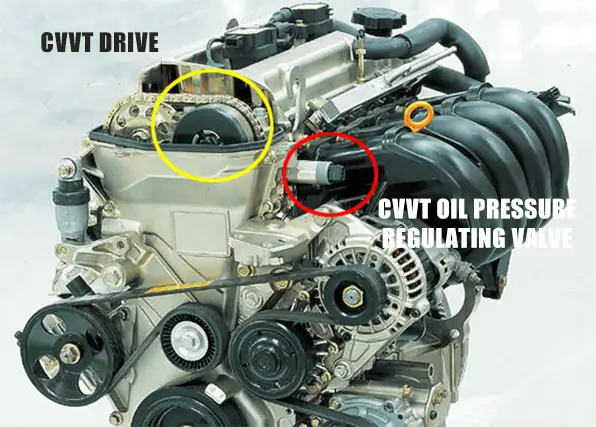

محل نصب شیربرقی او سی وی
شیربرقی OCV معمولاً در جلوی سرسیلندر و نزدیک دنده میلسوپاپ نصب میشود و مستقیماً به گالری روغن موتور متصل است.
- موتور CVVT → یک عدد شیربرقی
- موتور DVVT → دو عدد شیربرقی (هوا و دود)
به همین دلیل در بسیاری از خودروهای چینی مانند چری، امویام و جک دو عدد OCV وجود دارد.
تاثیر شیربرقی OCV در عملکرد موتور
وجود این قطعه چند تاثیر مهم دارد:
افزایش گشتاور در دور پایین
میلسوپاپ جلو میافتد و پرشدن سیلندر بهتر انجام میشود.
افزایش قدرت در دور بالا
میلسوپاپ عقب میافتد و تنفس موتور کاملتر میشود.
کاهش مصرف سوخت
احتراق کاملتر صورت میگیرد.
کاهش آلایندگی
عملکرد کاتالیست بهبود پیدا میکند.
در حقیقت بدون این قطعه، سیستم VVT عملاً از کار میافتد.
علائم خرابی شیربرقی OCV چیست
- روشن شدن چراغ چک موتور
- خطای تایمینگ میلسوپاپ
- کپ کردن خودرو هنگام شتابگیری
- افت توان موتور
- ریپ زدن در حرکت
- خاموش شدن در دور آرام
- افزایش مصرف سوخت
- استارت طولانی صبحگاهی
نکته مهم: در بسیاری از موارد خرابی شیربرقی OCV با خرابی سنسور میلسوپاپ اشتباه گرفته میشود.
علت خرابی شیربرقی OCV چیست
روغن بیکیفیت
اصلیترین عامل خرابی این قطعه است.
تعویض دیرهنگام روغن
باعث مسدود شدن فیلتر توری داخلی میشود.
استفاده از افزودنیهای روغن
میتواند باعث گیر کردن اسپول شود.
افت فشار روغن
عملکرد صحیح فازر را مختل میکند.
روش تست شیربرقی OCV
تست اهمی
مقاومت سیمپیچ با مولتیمتر اندازهگیری میشود (حدود ۶ تا ۱۴ اهم).
تست برق مستقیم
با برق ۱۲ ولت باید صدای «تیک» شنیده شود.
تست دیاگ
مقایسه زاویه واقعی و زاویه فرمان داده شده میلسوپاپ.
تست مکانیکی
باز کردن و شستشو با اسپری انژکتورشوی.
تفاوت شیربرقی OCV چیست با سنسور میلسوپاپ
| قطعه | وظیفه |
|---|---|
| سنسور میلسوپاپ | فقط موقعیت میلسوپاپ را گزارش میدهد |
| شیربرقی OCV | تایمینگ سوپاپها را تغییر میدهد |
یعنی یکی اطلاعات میدهد و دیگری عمل میکند.
نکات مهم هنگام تعویض شیر برقی
- ابتدا فشار روغن موتور بررسی شود
- در بسیاری مواقع تمیزکاری کافی است
- حتماً اورینگ نو استفاده شود
- استفاده از روغن مناسب با ویسکوزیته صحیح بسیار مهم است
جمعبندی پاسخ به سوال شیربرقی OCV چیست
سیستمهای CVVT و DVVT وابسته به این قطعه هستند و خرابی آن باعث بهمریختن تایمینگ سوپاپها، افت شتاب، افزایش مصرف سوخت و روشن شدن چراغ چک میشود.
به طور خلاصه، شیربرقی OCV کنترلکننده عملی زمانبندی متغیر سوپاپهاست و یکی از پرتکرارترین عوامل بد کار کردن موتور در خودروهای امروزی محسوب میشود.
