دنده میل سوپاپ دود چیست ؟+ (عملکرد، علائم خرابی)
دنده میل سوپاپ دود چیست (Exhaust Camshaft Gear) قطعهای از سیستم تایمینگ موتور است که روی میلسوپاپ خروجی نصب میشود و وظیفه آن هماهنگسازی دقیق زمان باز و بسته شدن سوپاپهای دود با حرکت میللنگ است. این قطعه در ظاهر فقط یک چرخدنده ساده به نظر میرسد، اما در واقع یکی از مؤثرترین اجزای عملکرد احتراق، توان موتور و مصرف سوخت محسوب میشود؛ زیرا کوچکترین خطا در عملکرد آن باعث برهم خوردن زمانبندی سوپاپها و افت راندمان موتور خواهد شد.
برای خرید دنده میل سوپاپ دود از سایت رهگام پارت گستر که بزرگترین فروشگاه خرید لوازم یدکی خودرو می باشد میتوانید با کلیک روی لینک و رفتن به بخش مدل خودروی مورد نظر خود قطعات مورد نظر خود را انتخاب نمائید.
جایگاه دنده میل سوپاپ دود در موتور
در موتورهای چهارزمانه، چرخه احتراق شامل مراحل زیر است:
- مکش
- تراکم
- احتراق
- تخلیه
سوپاپ دود دقیقاً در مرحله چهارم فعال میشود و گازهای حاصل از احتراق را از سیلندر خارج میکند. میلسوپاپ دود این سوپاپها را کنترل میکند و دنده نصبشده روی آن وظیفه دارد حرکت میللنگ را با میلسوپاپ هماهنگ کند.
مسیر انتقال حرکت به این صورت است:
میللنگ → تسمه تایم یا زنجیر تایم → دنده میل سوپاپ → میلسوپاپ دود → سوپاپ دود
اگر این هماهنگی حتی یک دندانه جابهجا شود، عملکرد موتور به طور جدی مختل میشود.

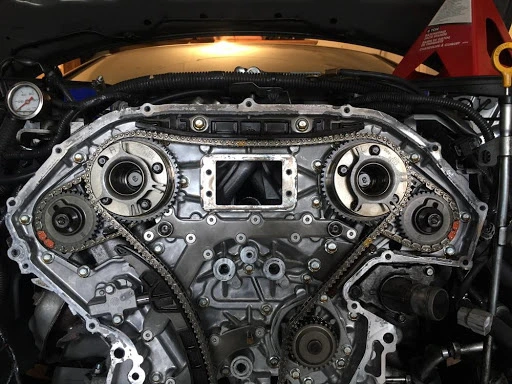

ارتباط با تسمه تایم و زنجیر تایم
دنده میل سوپاپ محل درگیری تسمه تایم یا زنجیر تایم است. بنابراین:
- در موتور تسمهای: تسمه روی دنده قرار میگیرد
- در موتور زنجیری: زنجیر روی چرخدنده درگیر میشود
به همین دلیل در هنگام تعویض تسمه تایم، وضعیت این دنده نیز باید بررسی شود؛ زیرا خوردگی یا تاب داشتن آن باعث پرش تایم خواهد شد.

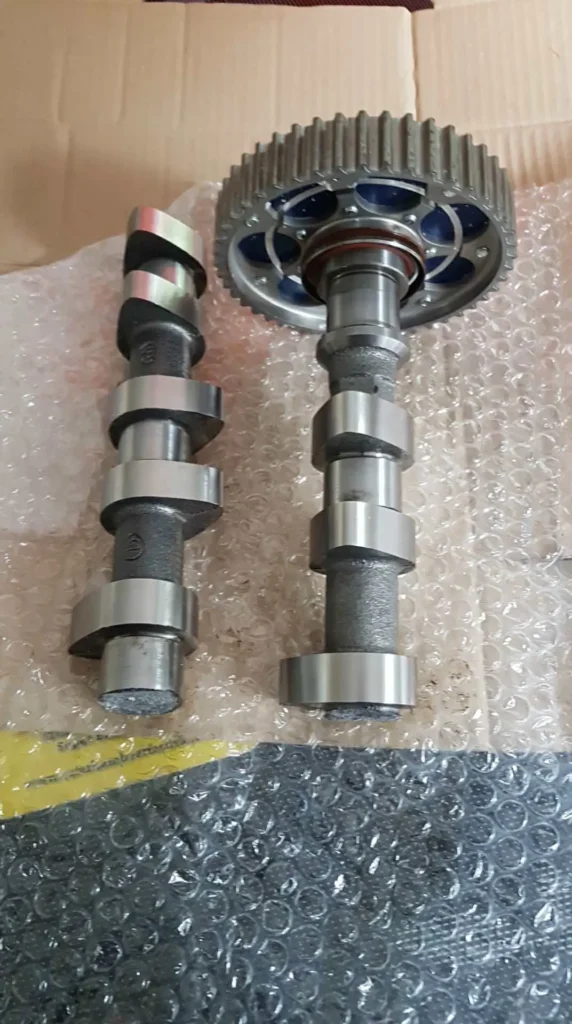

ساختمان فنی دنده میل سوپاپ دود
این قطعه معمولاً از فولاد آلیاژی سختکاریشده یا آلومینیوم تقویتشده ساخته میشود و شامل بخشهای زیر است:
دندانهها
انتقال حرکت دقیق تسمه یا زنجیر را بر عهده دارند و باید کاملاً یکنواخت باشند.
توپی مرکزی (Hub)
به میلسوپاپ متصل میشود و حرکت را بدون لقی منتقل میکند.
خار یا پین تایمینگ
جلوگیری از چرخش آزاد دنده روی میلسوپاپ.
محل سنسور میلسوپاپ
در بسیاری از موتورهای جدید دارای نشانه مغناطیسی برای سنسور CMP است.
نقش دنده میل سوپاپ در تنظیم تایمینگ سوپاپها
زمانبندی سوپاپها باید کاملاً هماهنگ با حرکت پیستون باشد.
اگر سوپاپ دود دیر باز شود:
- گازهای داغ در سیلندر باقی میماند
- دمای موتور افزایش مییابد
اگر زود باز شود:
- فشار احتراق کامل نمیشود
- توان موتور کاهش مییابد
بنابراین دقت زاویهای این دنده مستقیماً روی راندمان حجمی موتور اثر میگذارد.
موتورهای دارای CVVT و VVT
در بسیاری از خودروهای جدید این دنده ساده نیست، بلکه به سیستم زمانبندی متغیر سوپاپها متصل است.
در این موتورها دنده قابلیت تغییر زاویه دارد و ECU با استفاده از فشار روغن آن را میچرخاند تا:
- در دور پایین مصرف سوخت کم شود
- در دور بالا قدرت افزایش یابد
به این نوع، دنده CVVT یا VVT Cam Gear گفته میشود.

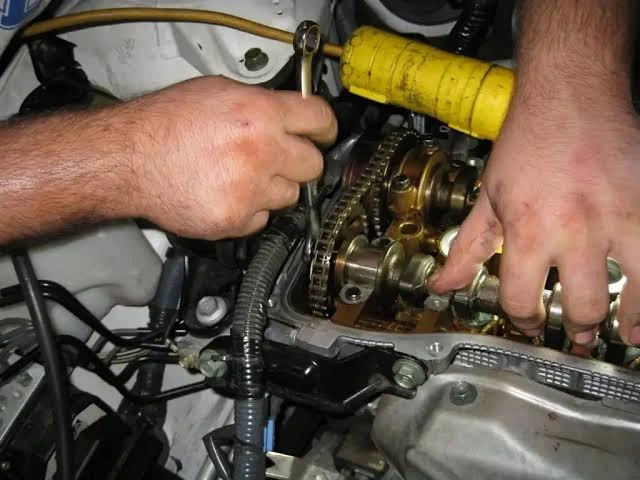

علائم خرابی دنده میل سوپاپ دود
صدای تقتق از بالای موتور
در اثر لقی داخلی یا خرابی مکانیزم متغیر.
بد استارت خوردن
به دلیل برهم خوردن زمانبندی سوپاپها.
کاهش شتاب خودرو
احتراق ناقص و تخلیه ناقص گازها.
افزایش مصرف سوخت
ECU برای جبران احتراق ضعیف سوخت بیشتری تزریق میکند.
روشن شدن چراغ چک
خطای سنسور میلسوپاپ (CMP Sensor).
لرزش موتور در حالت درجا
ناهماهنگی احتراق بین سیلندرها.
بنابراین دانستن پاسخ سوال دنده میل سوپاپ دود چیست برای همه رانندگان و تعمیرکاران عزیز الزامی است.
ارتباط با سنسور میلسوپاپ (CMP Sensor)
سنسور میلسوپاپ موقعیت دقیق میلسوپاپ را از طریق نشانه روی این دنده تشخیص میدهد. اگر دنده دچار:
- خوردگی
- لقی
- یا تغییر زاویه
شود، ECU زمان پاشش سوخت و جرقه را اشتباه تنظیم میکند و موتور بد کار خواهد کرد.
دلایل خرابی دنده میل سوپاپ دود چیست
- تعویض دیرهنگام روغن موتور
- استفاده از روغن بیکیفیت
- خرابی اویل پمپ
- کشیدگی زنجیر تایم
- سفتی بیش از حد تسمه تایم
- گرفتگی مسیر روغن CVVT
در موتورهای دارای زمانبندی متغیر، کیفیت روغن مهمترین عامل سلامت این قطعه است.
تست سلامت دنده میل سوپاپ دود چیست
روشهای بررسی:
- دیاگ → بررسی خطای P0014 یا P0016
- گوش دادن به صدای سرد موتور
- بررسی زاویه میلسوپاپ در پارامترهای ECU
- بازدید چشمی هنگام تعویض تسمه تایم
صدای تقتق در استارت سرد یکی از نشانههای مهم خرابی آن است.
خطرات ادامه رانندگی با قطعه معیوب
- پرش تایم موتور
- برخورد سوپاپ با پیستون
- خم شدن سوپاپها
- آسیب سرسیلندر
این خرابیها معمولاً به تعمیر اساسی موتور منجر میشود.
تفاوت دنده میل سوپاپ دود و هوا
| ویژگی | دود | هوا |
|---|---|---|
| وظیفه | تخلیه گاز احتراق | ورود مخلوط هوا |
| دمای کاری | بسیار بالا | پایینتر |
| میزان استهلاک | بیشتر | کمتر |
| حساسیت تایمینگ | بسیار زیاد | زیاد |
به دلیل دمای بالاتر گازهای خروجی، دنده میلسوپاپ دود بیشتر در معرض استهلاک قرار دارد.
دنده میل سوپاپ دود از جمله لوازم یدکی تیگو هفت و پرومکس میباشد که در رهگام پارت میتوانید جهت خرید آن اقدام نمائید.
جمعبندی پاسخ به سوال دنده میل سوپاپ دود چیست
اکنون پاسخ سوال دنده میل سوپاپ دود چیست مشخص شد که یکی از اجزای کلیدی تایمینگ موتور است که وظیفه هماهنگسازی حرکت میلسوپاپ خروجی با میللنگ را برعهده دارد. عملکرد صحیح آن باعث احتراق کامل، تخلیه مناسب گازهای داغ و کارکرد نرم موتور میشود. بیشتر علائمی مانند افت شتاب، بد استارت خوردن، روشن شدن چراغ چک و لرزش موتور در واقع ناشی از اختلال در تایمینگ سوپاپها است، نه ایراد در سیستم سوخترسانی. به همین دلیل بررسی این قطعه هنگام سرویس تسمه تایم و تعویض روغن اهمیت بسیار بالایی در جلوگیری از خرابیهای پرهزینه موتور دارد.
